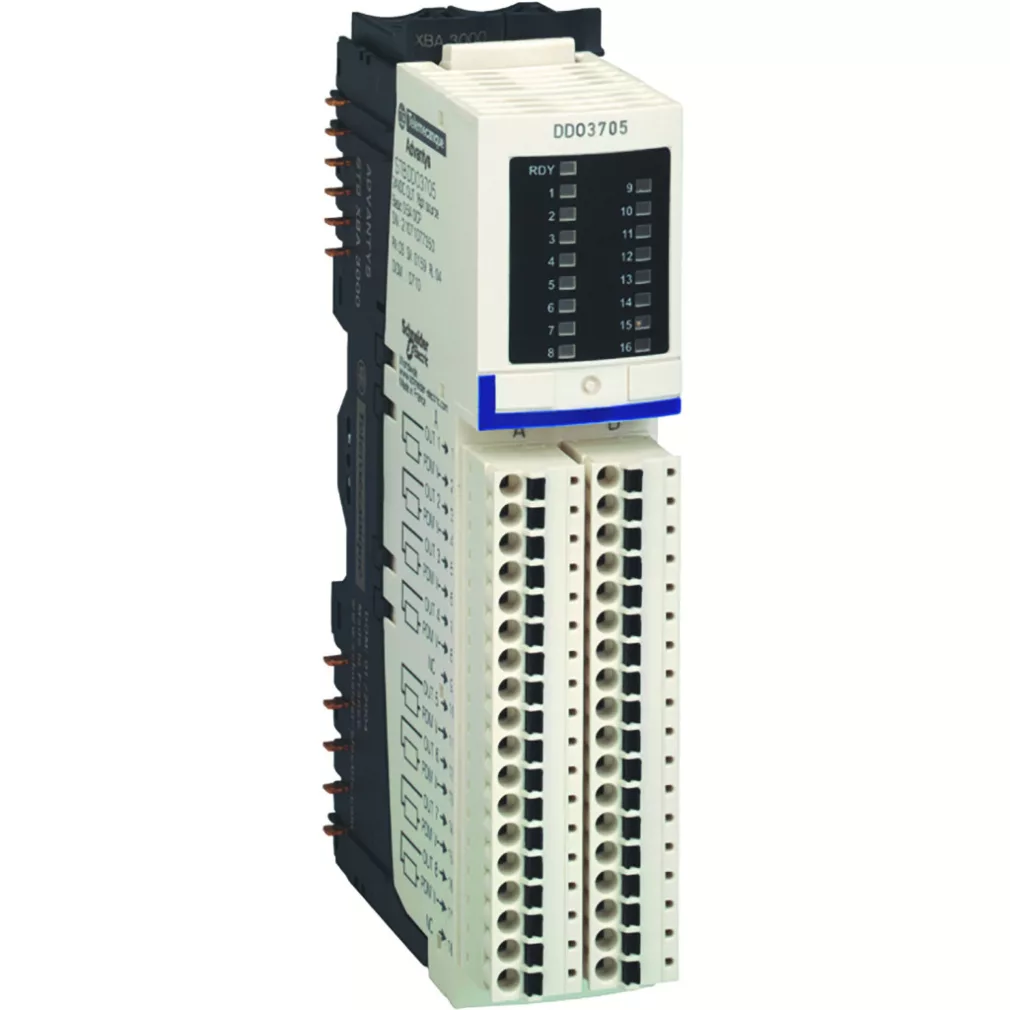

Schneider Electric STBDDO3705KC este un kit de ieșiri digitale de bază de înaltă calitate, care face parte din soluția de I/O distribuit Modicon STB. Acest dispozitiv versatil funcționează la o tensiune de 24 V c.c. și dispune de 16 canale de ieșire, cu conectori cu clemă cu arc, care asigură o conexiune deosebit de fiabilă în mediul industrial. Setul este alcătuit din trei componente principale: unitatea de bază STBXBA3000, conectorul cu clemă cu arc cu 18 poli STBXTS2180 și modulul STBDDO3705. Această combinație este compatibilă cu modulul de distribuție a alimentării STBPDT3100/3105 și cu placa de bază I/O STBXBA3000. Se potrivește deosebit de bine cu controlerele logice/de mișcare Modicon M262 și Modicon M580, precum și cu dispozitive de la terți, ceea ce asigură o flexibilitate extraordinară în proiectele de automatizare industrială. STBDDO3705KC a fost proiectat special pentru aplicații industriale, în special pentru utilizarea în medii dure. Cele 16 ieșiri cu semiconductori funcționează cu logică pozitivă, la o tensiune de 24 V c.c. Fiecare ieșire poate comuta un curent de până la 500 mA, oferind astfel o gamă largă de posibilități de aplicare. Timpul de răspuns al ieșirii este mai mic de 10 ms atât la pornire, cât și la oprire, ceea ce permite o controlare rapidă și precisă. Curentul maxim de scurgere este de doar 0,4 mA la o tensiune de 30 V c.c. în starea 0, ceea ce minimizează pierderile de energie și sporește fiabilitatea. Consumul tipic de curent al modulului este de 135 mA la o tensiune de 5 V c.c., ceea ce asigură o funcționare eficientă din punct de vedere energetic. Conectarea electrică se realizează prin borne cu șurub, care garantează o conexiune robustă și fiabilă chiar și în medii expuse la vibrații. Este important de reținut că, în cazul modulelor NIM de bază, nu există opțiunea de hot swapping, aspect care trebuie luat în considerare la proiectarea sistemului. În ceea ce privește dimensiunile, modulul are un design compact: înălțimea este de 13,9 mm, lățimea de 128,3 mm, iar adâncimea de 70 mm. Greutatea netă este de doar 0,086 kg, ceea ce asigură o manevrabilitate ușoară. Nivelul de protecție este IP20, ceea ce oferă o protecție adecvată împotriva prafului și a obiectelor solide, dar nu este rezistent la apă. STBDDO3705KC are marcajul CE, precum și numeroase certificări internaționale, inclusiv certificările FM Clasa 1 Divizia 2, CSA și UL. Este conform cu standardul IEC 61131-2 și poate funcționa la o umiditate relativă de 95% la 60°C fără condens. Altitudinea maximă de funcționare este de 2000 de metri, iar gradul de poluare este 2. Are o rezistență remarcabilă la șocuri: 30 g timp de 11 ms, conform standardului IEC 88 2-27. Modulul a fost proiectat pentru conectarea a 16 actuatoare cu două fire, împărțite în două grupuri, așa cum ilustrează și schema detaliată de conectare. Această configurație flexibilă permite realizarea eficientă a diverselor sarcini de automatizare, fie că este vorba de funcții simple de control, fie de procese industriale mai complexe.
Date tehnice Schneider Electric Modicon STB STBDDO3705KC
Caracteristici generale
Gama de produse: Soluție I/O distribuită Modicon STB
Tip de produs: Set de ieșiri digitale de bază
Componența setului: Bază STBXBA3000, conector cu clemă cu arc cu 18 poli STBXTS2180, modul STBDDO3705
Compatibilitate produs: modul de distribuție a alimentării STBPDT3100/3105, I/O de bază STBXBA3000
Compatibilitate serie: Controlor logic/de mișcare - Modicon M262, Modicon M580, Terți
Aplicația dispozitivului: Aplicație industrială în medii dure
Caracteristici ieșiri digitale
Număr ieșiri digitale: 16
Logică ieșiri digitale: Pozitiv
Tensiune ieșire digitală: 24 V CC semiconductori
Tipul ieșirilor digitale: 16 semiconductori la 24 V CC
Curent ieșire digitală: 500 mA
Timp de răspuns ieșire: < 10 ms maxim (pornire), < 10 ms maxim (oprire)
Curent de scurgere maxim: 0,4 mA la 30 V CC în stare 0
Caracteristici electrice
Consum tipic de curent: 135 mA la 5 V CC
Conectare electrică: Clema cu șurub
Fallback pentru schimbare la cald: Nu, în cazul NIM-urilor de bază
Caracteristici mecanice
Înălțime: 13,9 mm
Lățime: 128,3 mm
Adâncime: 70 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Marcaj: CE
Certificări de produs: FM Clasa 1 Diviziunea 2, CSA, UL
Standarde: IEC 61131-2
Umiditate relativă: 95% la 60°C fără condens
Altitudine de funcționare: <= 2000 m
Grad de contaminare: 2
Rezistență la șocuri: 30 gn până la 11 ms conform referinței IEC 88 2-27
