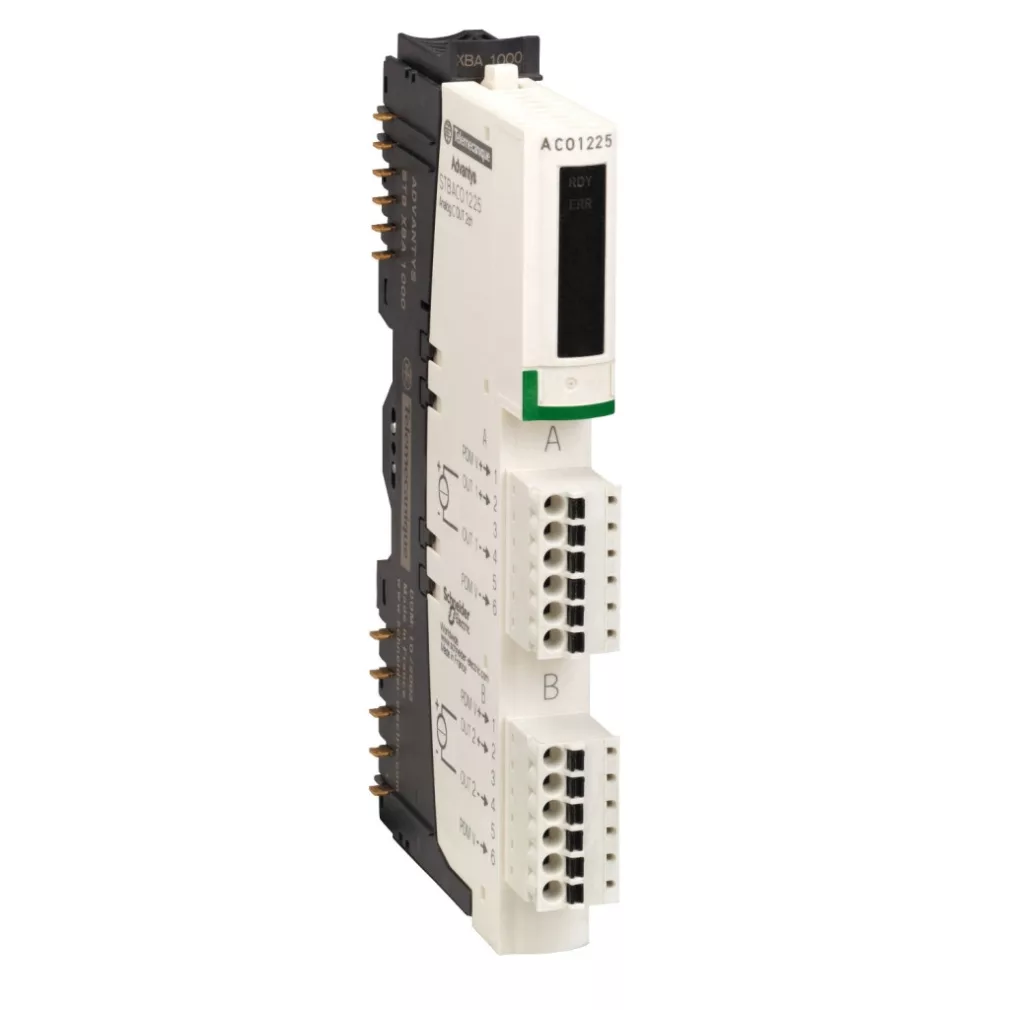

Schneider Electric Modicon STB STBACO1225K este un set de ieșiri analogice care poate fi utilizat ca parte a unei soluții profesionale de I/O distribuit, asigurând un control precis în sistemele de automatizare industrială. Acest set complet include placa de bază STBXBA1000, modulul STBACO1225, precum și conectorii cu 6 pini de tip cu arc STBXTS2100 și cu șurub STBXTS1100 necesari pentru conectare, astfel încât poate fi instalat imediat în mediul industrial. Modicon STB STBACO1225K dispune de două ieșiri de curent independente de 4-20 mA, care asigură generarea precisă a semnalului analogic cu o rezoluție de 10 biți. Această rezoluție permite controlul fin al servomotoarelor analogice conectate, cum ar fi supapele proporționale, regulatoarele sau convertizoarele de frecvență. Dispozitivul este compatibil cu modulul de distribuție a alimentării STBPDT3100/3105, ceea ce sporește și mai mult flexibilitatea sistemului. Din punct de vedere fizic, modulul are un design compact, cu o înălțime de doar 13,9 mm, o lățime de 128,3 mm și o adâncime de 70 mm, putând fi astfel integrat cu ușurință în sistemele existente. Dispozitivul are certificare CE și funcționează fiabil la o temperatură a mediului de 60 °C, fără condens, chiar și la o umiditate relativă de 95%. Aceste parametri fac ca dispozitivul să fie extrem de potrivit pentru utilizarea în medii industriale dure. Documentația conține și exemple detaliate de conectare atât pentru senzori analogici izolați, cât și pentru cei neizolați. În cazul soluției izolate, poți utiliza o sursă de alimentare externă de 24 VDC, în timp ce pentru varianta neizolată poți folosi sursa de alimentare de 24 VDC asigurată de PDM. Schemele de conectare indică în mod clar conectarea punctelor de conectare superioare și inferioare, astfel încât la conectorul 1 se află alimentarea de +24 VCC a accesoriilor dispozitivelor de teren, la conectorul 2 se află ieșirea către actuatorul 1 și, respectiv, 2, la conectorul 4 se află cablul de retur al canalului de ieșire, iar la conectorul 6 se află cablul de retur al alimentării de teren.
Date tehnice Modicon STB STBACO1225K
Caracteristici principale
Gama de produse: Soluție I/O distribuită Modicon STB
Tip de produs: Set de ieșiri analogice de bază
Componența setului: Placă de bază STBXBA1000, modul STBACO1225, conector cu arc cu 6 pini STBXTS2100, conector cu șurub cu 6 pini STBXTS1100
Compatibilitate produs: modul de distribuție a alimentării STBPDT3100/3105, placă de montare STBXBA1000
Număr de ieșiri analogice: 2
Informații suplimentare
Tipul ieșirii analogice: Curent: 4...20 mA
Hot swapping fallback: Nu, în cazul NIM-urilor de bază
Înălțime: 13,9 mm
Lățime: 128,3 mm
Adâncime: 70 mm
Caracteristici de mediu
Marcaj: CE
Umiditate relativă: 95% la 60°C, fără condens
Puncte de conectare
Conexiuni superioare:
Pinul 1: +24 VDC de la magistrala de control către accesoriile dispozitivului de teren
Pinul 2: ieșire către dispozitivul de control 1
Pinul 4: retur canal de ieșire
Pinul 6: retur alimentare de teren (către modul)
Conexiuni inferioare:
Pinul 1: +24 VCC de la magistrala de intervenție către accesoriile dispozitivului de teren
Pinul 2: ieșire către dispozitivul de intervenție nr. 2
Pinul 4: retur canal de ieșire
Pinul 6: retur alimentare de teren (către modul)
