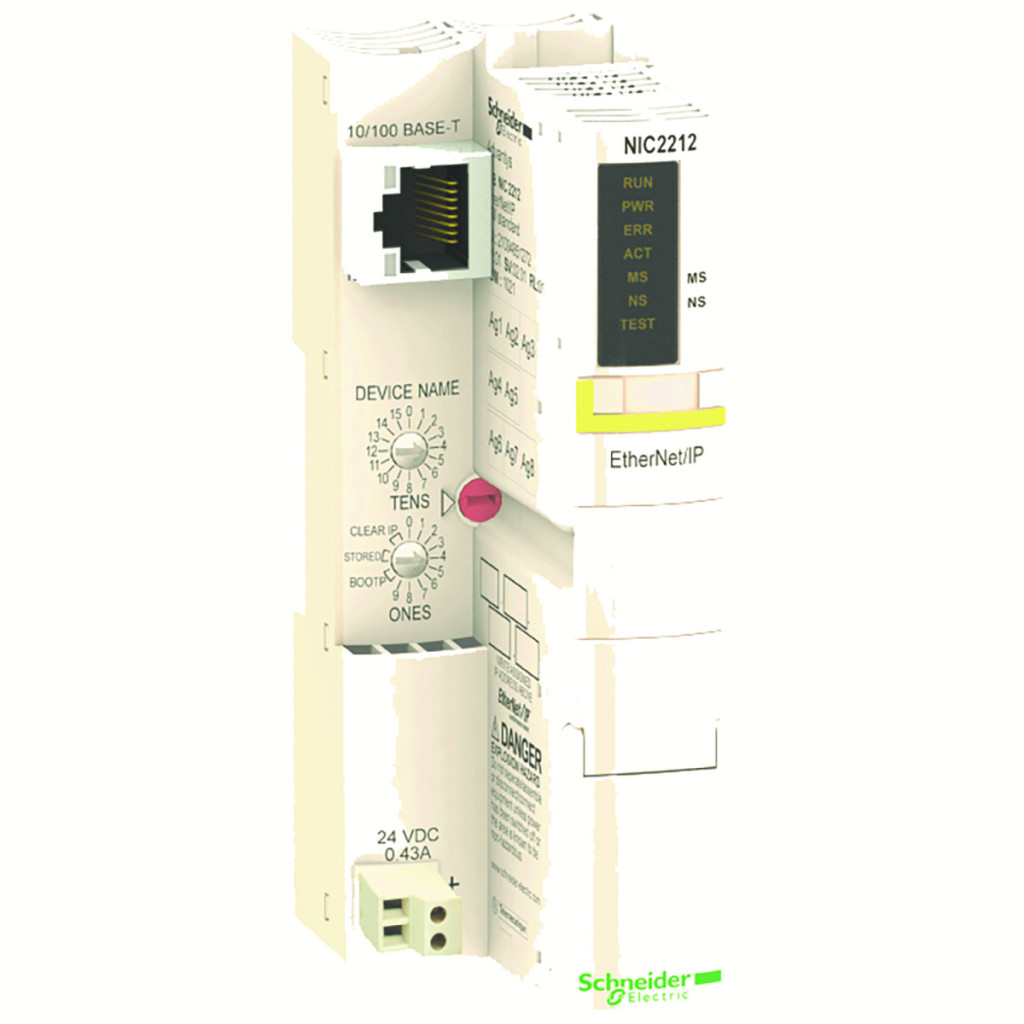

Modulul Schneider Electric Modicon STB STBNIC2212 este un modul standard de interfață de rețea (Network Interface Module, NIM) care, ca parte a soluțiilor de I/O distribuit, oferă o capacitate excelentă de conectare pentru sistemele industriale. Acest modul suportă în mod special protocolul de rețea EtherNet/IP și funcționează la o viteză de transfer de date de 10-100 Mbit/s, asigurând un schimb de date fiabil și rapid în sistemul dvs. de automatizare. STBNIC2212 oferă numeroase servicii de comunicații avansate, care sporesc flexibilitatea și ușurința de utilizare a sistemului. Printre acestea se numără serverul web încorporat, care permite configurarea, diagnosticarea și accesarea variabilelor direct prin modul. Modulul suportă protocolul BootP/DHCP pentru alocarea automată a adreselor IP și include un agent SNMP pentru monitorizarea rețelei. Suportă atât modul de transfer de date semi-duplex, cât și cel full-duplex, adaptându-se astfel la diferite medii de rețea. Modulul are un design compact, cu dimensiunile: 40 mm înălțime, 128,3 mm lățime și 70 mm adâncime. Aceste dimensiuni reduse permit utilizarea eficientă a spațiului în dulapurile industriale. STBNIC2212 funcționează cu alimentare SELV (Safety Extra-Low Voltage), care oferă un plus de siguranță. Modulul are grad de protecție IP20, fiind astfel protejat împotriva prafului și a impurităților mai mari, dar nu este rezistent la apă. Fiabilitatea sa este confirmată de numeroase certificări internaționale, inclusiv certificările UL, ODVA, C-Tick și CSA, precum și de marcajul CE. STBNIC2212 se mândrește cu specificații de mediu excepționale, care asigură o funcționare fiabilă în diverse medii industriale. Modulul funcționează la temperaturi de mediu cuprinse între 0 °C și 60 °C fără scăderea performanței și poate fi utilizat și între -25 °C și 70 °C cu performanță redusă. Temperatura de depozitare poate fi cuprinsă între -40 °C și 85 °C. Poate suporta o umiditate relativă de 95% la 60 °C, fără condens. Modulul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și are o rezistență excelentă la vibrații: 3 gn (în intervalul de frecvență 58-150 Hz) pe o șină DIN de 35 mm, respectiv 5 gn în același interval de frecvență, tot pe o șină DIN, precum și cu o deplasare de ±0,35 mm în intervalul 10-58 Hz. În plus, are o rezistență la șocuri de 30 gn, cu o durată de 11 ms, conform standardului de referință IEC 88 2-27.
Schneider Electric Modicon STB - STBNIC2212 - I/O distribuit, specificații tehnice modul EtherNet/IP NIM
Caracteristici principale
Gama de produse: Soluție I/O distribuită Modicon STB
Tipul produsului: Modul standard de interfață de rețea
Funcții de comunicație
Mod de transfer de date: Semiduplex sau duplex complet
Servicii de comunicație:
- Server web încorporat (pentru configurare, diagnosticare și acces la variabile)
- Protocol BootP/DHCP
- Agent SNMP
Caracteristici electrice
Tipul sursei de alimentare: SELV
Dimensiuni și greutate
Înălțime: 40 mm
Lățime: 128,3 mm
Adâncime: 70 mm
Condiții de mediu
Nivel de protecție IP: IP20
Marcaje: CE
Certificări ale produsului: UL, ODVA, C-Tick, CSA
Temperatura mediului în timpul funcționării:
- 0...60 °C fără reducerea puterii
- -25...70 °C cu factor de reducere a puterii
Temperatura de depozitare: -40...85°C
Umiditate relativă: 95% la 60°C, fără condens
Altitudine de funcționare: <= 2000 m
Rezistență la vibrații:
- 3 gn (f = 58...150 Hz) pe șină DIN de 35 mm
- 5 gn (f = 58...150 Hz) pe șină DIN de 35 mm
- +/-0,35 mm (f = 10...58 Hz)
Rezistență la șocuri: 30 gn, pentru o durată de 11 ms, conform referinței IEC 88 2-27
