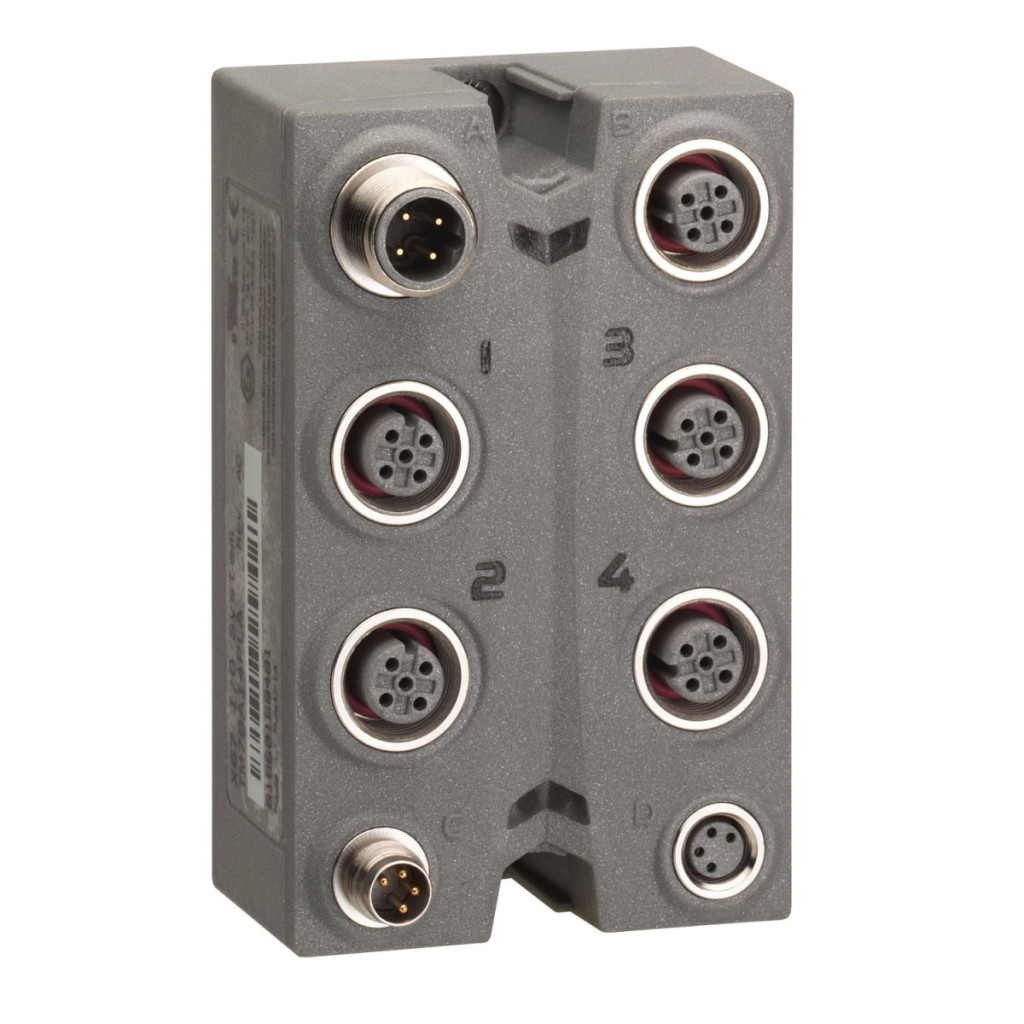

Modulul de expansiune analogic I/O Schneider Electric TM7BAI4TLA este o soluție compactă și robustă pentru măsurarea temperaturii industriale, care se integrează perfect în familia de produse Modicon TM7. Acest dispozitiv cu clasă de protecție IP67 este o alegere excelentă chiar și în condiții de mediu dificile, deoarece nu este necesară o carcasă de protecție suplimentară pentru o funcționare sigură. TM7BAI4TLA are patru intrări RTD (detector de temperatură cu rezistență) independente, compatibile cu diferite tipuri de senzori de temperatură, inclusiv senzori de temperatură din siliciu Pt 100, Pt 1000, KTY 10 și KTY 84. Datorită rezoluției ridicate de 16 biți, se poate obține o măsurare extrem de precisă a temperaturii. Impedanța intrărilor poate fi reglată între 0 și 3276 ohmi, permițând o utilizare flexibilă cu diverse senzori bazati pe rezistență. Modulul este proiectat pentru o instalare rapidă și ușoară. Conexiunile sunt asigurate de conectori industriali standard M12: 4 prize cu 5 pini codificate A pentru senzori, 1 conector codificat B pentru intrare și ieșire bus și 1 conector M8 pentru intrare și ieșire alimentare. Modulul poate fi montat direct pe mașină, pe un profil de aluminiu sau pe o șină DIN folosind placa de montare TM7ACMP. Pentru montare sunt necesare două șuruburi M4, cu un cuplu maxim de strângere de 0,6 Nm. Designul compact (dimensiuni de numai 85 x 53 x 42 mm) permite instalarea chiar și în spații înguste. Funcționarea și diagnosticarea modulului sunt ușoare datorită LED-urilor de stare încorporate. Două LED-uri indică starea magistralei, iar alte două indică starea alimentării senzorului/actuatorului, permițând detectarea rapidă a eventualelor defecțiuni. Modulul funcționează cu o alimentare de 24 V c.c., care este protejată împotriva suprasarcinii, scurtcircuitului și polarității inverse, sporind astfel fiabilitatea sistemului. Schneider Electric TM7BAI4TLA este compatibil cu controlerele Modicon M258 și LMC058, ceea ce facilitează integrarea în sistemele de automatizare Schneider Electric existente. Modulul funcționează într-un interval de temperatură de funcționare de la -10 la 60 °C și funcționează fiabil chiar și la o umiditate relativă de 95%, cu condiția să nu apară condens. Proiectat pentru utilizare la altitudini de până la 2000 de metri deasupra nivelului mării, dispozitivul are clasă de protecție IP67, fiind rezistent la praf și la imersie pe termen scurt în apă. Dispozitivul este conform cu standardul IEC 61131-2 și are certificări GOST-R, ATEX II 3g EEx nA II T5, cURus și C-Tick.
Schneider Electric Modicon TM7 - TM7BAI4TLA - Modul I/O IP67, 4 intrări de temperatură, 16 biți, Pt100 / Pt1000 / KTY 10 / KTY 84, 4xM12 date tehnice
Informații de bază
Familia de produse: Modicon TM7
Tipul produsului: Bloc de expansiune I/O analogic
Compatibilitate: Modicon M258, Modicon LMC058
Material carcasă: Plastic
Tip bus: Bus TM7
Tensiune nominală de funcționare [Ue]: 24 V CC
Număr de intrări/ieșiri: 4
Intrări analogice
Număr de intrări analogice: 4
Tip intrare analogică: Senzor de temperatură din silicon KTY 84, senzor de temperatură din siliciu KTY 10, senzor de temperatură Pt 1000, senzor de temperatură Pt 100
Rezoluție intrare analogică: 16 biți
Impedanță intrare: 0...3276 Ohm
Alimentare senzor: 24 V cu protecție la suprasarcină, scurtcircuit și polaritate inversă
Conexiune
Conexiune electrică: 1 mufă M12 - codificare B - 4 pini pentru intrare bus, 1 priză M12 - codificare B - 4 pini pentru ieșire bus, 4 prize M12 - codificare A - 5 pini pentru senzori, 1 mufă M8 - 4 pini pentru intrare alimentare, 1 priză M8 - 4 pini pentru ieșire alimentare
Indicatori
Indicatori locali: 2 LED-uri pentru diagnosticarea magistralei, 2 LED-uri pentru starea alimentării senzorului/actuatorului
Proprietăți mecanice
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Caracteristici de mediu
Standarde: IEC 61131-2
Certificate: GOST-R, ATEX II 3g EEx nA II T5, cURus, C-Tick
Marcaj: CE
Temperatura ambiantă de funcționare: -10...60 °C
Temperatura ambiantă de depozitare: -25...85 °C
Umiditate relativă: 5...95 % fără condens sau picături de apă
Grad de poluare: 2 conform IEC 60664
Clasa de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Rezistență mecanică Rezistență la vibrații: 7,5 mm amplitudine constantă (f= 2...8 Hz) conform IEC 60721-3-5 clasa 5M3, 2 gn accelerație constantă (f= 8...200 Hz) conform IEC 60721-3-5 clasa 5M3, 4 gn accelerație constantă (f= 200...500 Hz) conform IEC 60721-3-5 clasa 5M3
Rezistență la șocuri: 30 gn pentru până la 11 ms conform IEC 60721-3-5 clasa 5M3
