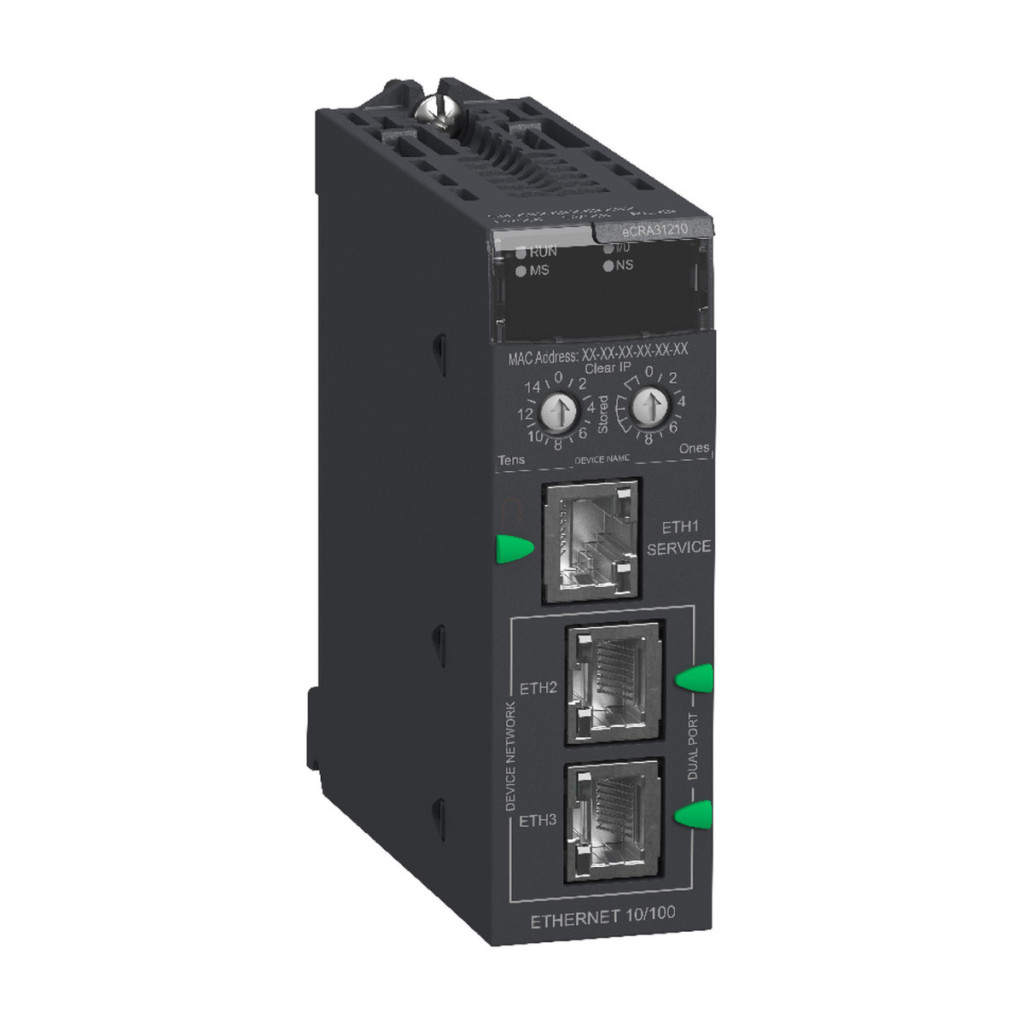

Modulul adaptor EIO BMECRA31210 de la Schneider Electric face parte din gama de produse Modicon X80 și a fost conceput special pentru a fi utilizat cu sistemele Modicon M580. Acest modul este un modul special de extindere I/O, a cărui sarcină principală este adaptarea X80 Ethernet RIO (Remote I/O). BMECRA31210 oferă o soluție excelentă pentru gestionarea modulelor I/O la distanță, asigurând o comunicare stabilă și eficientă între diferitele elemente ale sistemului de control. Modulul suportă două tipuri diferite de magistrale: magistrala X prin backplane-ul la distanță, precum și conexiunea Ethernet, tot prin backplane-ul la distanță. Dispune de un total de 3 porturi, dintre care 1 port este destinat conectării serviciilor sau echipamentelor distribuite, în timp ce 2 porturi asigură în mod specific conectarea la rețeaua Ethernet RIO (RSTP). Modulul utilizează tipul de rețea de comunicații IPv4 (protocol internet) și suportă protocolul EtherNet/IP. Printre serviciile sale de comunicații se numără funcția de adaptor Ethernet/IP, RSTP (Ring topology support) pentru suportul rețelelor cu topologie inelară, conexiune la rețeaua Ethernet RIO, Quality of Service (QoS), mesagerie CIP Explicit (server), server Modbus TCP pentru diagnosticarea modulului, precum și numeroase servicii client: DHCP, TFTP, FTP, FDR, SNTP și agent SNMP. Din punct de vedere al securității cibernetice, este important faptul că suportă activarea/dezactivarea porturilor de comunicație și protocolul Syslog. Conectarea se realizează prin 3 conectori de tip RJ45. Modulul poate funcționa în moduri de transfer de date semi-duplex, full-duplex, autonegociere și auto MDIX și suportă viteza de transfer de 10/100 Mbit/s. Porturile sale Ethernet sunt conforme cu standardul 10/100BASE-TX. Printre funcțiile sale se numără CCOTF (configuration change on the fly), adică posibilitatea de a efectua modificări de configurare în timpul funcționării. Colectează datele de intrare și le transmite către adaptorul de cap I/O la distanță, în timp ce actualizează modulele de ieșire cu datele primite de la adaptorul de cap I/O la distanță. În plus, suportă diagnosticarea dispozitivelor I/O la distanță (Device DDT), oglindirea porturilor și marcarea cu ora sistemului. Modulul este de tip „non-interfering type 1” și dispune de funcția de rack de extensie I/O. Înregistrarea datelor se face cu timbre de timp de 10 ms, iar topologia este de tip inel. Printre parametrii tehnici ai modulului se numără sistemul de semnalizare locală cu LED-uri, care include 1 LED verde pentru semnalizarea activității modulului (RUN), 1 LED roșu pentru semnalizarea erorilor modulului (ERR), 1 LED verde/roșu pentru semnalizarea stării modulului (Mod Status), 1 LED verde/roșu pentru indicarea stării comunicației de rețea (Net Status) și 1 LED verde pentru diagnosticarea conexiunii Ethernet (STS). Consumul de curent al modulului este de 1800 mA, iar tensiunea de intrare este de 3,3 V DC. Compatibil cu 0-1024 canale discrete, 0-256 canale analogice, numeroase module speciale, cum ar fi module de contorizare, module de marcare temporală, module de interfață pentru encodere SSI, module de control al mișcării, module cu intrare de frecvență și multe alte tipuri de module. BMECRA31210 este un modul cu format standard, care poate fi fixat cu șuruburi și montat în rack. Dimensiuni: 32 mm lățime, 100 mm înălțime și 87,5 mm adâncime.
Schneider Electric Modicon X80 - BMECRA31210 date tehnice
Caracteristici generale
Gama de produse: Modicon X80
Compatibilitate: Modicon M580
Tipul componentei: Modul de extensie I/O
Aplicația dispozitivului: Adaptor drop X80 Ethernet RIO
Aplicație specială: Pentru module I/O la distanță
Caracteristici de comunicare
Tipul magistralei: Magistrala X prin backplane la distanță, Ethernet prin backplane la distanță
Număr de porturi: 3
Tipul conexiunii integrate: 1 port pentru servicii sau echipamente distribuite, 2 porturi pentru rețeaua Ethernet RIO (RSTP)
Tipul rețelei de comunicații: IPv4 (protocol internet)
Protocolul portului de comunicații: EtherNet/IP
Servicii de comunicații: Adaptor Ethernet/IP, RSTP (suport pentru topologie inelară), rețea Ethernet RIO, Quality of Service (QoS), CIP Explicit messaging (server), server Modbus TCP pentru diagnosticarea modulelor, client DHCP, client TFTP, client FTP, client FDR, client SNTP, agent SNMP
Funcții de securitate cibernetică: Activare/dezactivare porturi de comunicații, Suport pentru protocolul Syslog
Caracteristici fizice și de funcționare
Tipul conectorului: 3 RJ45
Mod de transfer: Semiduplex, duplex complet, autonegociere, auto MDIX
Viteză de transfer: 10/100 Mbit/s
Port Ethernet: 10/100BASE-TX
Funcții disponibile: CCOTF (modificare a configurației în timpul funcționării), colectarea și transmiterea datelor de intrare către adaptorul de cap I/O la distanță, actualizarea modulelor de ieșire cu datele primite de la adaptorul de cap I/O la distanță, diagnosticarea dispozitivelor I/O la distanță (Device DDT), oglindirea porturilor, marcarea temporală a sistemului, Tip 1 fără interferențe, rack de extensie I/O
Înregistrare date: Marcare temporală la 10 ms
Topologie: Inel
Caracteristici de semnalizare și electrice
Semnalizare locală: 1 LED (verde) activitate modul (RUN), 1 LED (roșu) eroare modul (ERR), 1 LED (verde/roșu) stare modul (Mod Status), 1 LED (verde/roșu) stare comunicare rețea (Net Status), 1 LED (verde) diagnosticare legătură Ethernet (STS)
Consum de curent: 1800 mA
Tensiune de intrare: 3,3 V CC
Compatibilitate și caracteristici fizice
Compatibilitate produs: 0...1024 canale discrete, 0...256 de canale analogice, modul contor, modul timbru temporal, modul interfață encoder SSI, modul de control al mișcării, modul de intrare de frecvență, modul AS-Interface, modul de conexiune serială, module convertor optic, modul HART, modul de cântărire, modul master CANopen (numai în cazul unui CPU autonom), modul PROFIBUS (numai în cazul unui CPU autonom), modul switch Ethernet
Format modul: Standard
Greutate netă: 0,225 kg
Mod de fixare: Cu șuruburi
Mod de montare: Montabil în rack
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 87,5 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură de funcționare: 0...60 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: <= 2000 m
Umiditate relativă: 95% fără condens
Standarde și certificate
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - compatibilitate electromagnetică
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 nr. 61010-2-201, IACS E10, IEC 61000-6-5 (tipuri de interfață 1 și 2), IEC 61850-3 (locația G)
