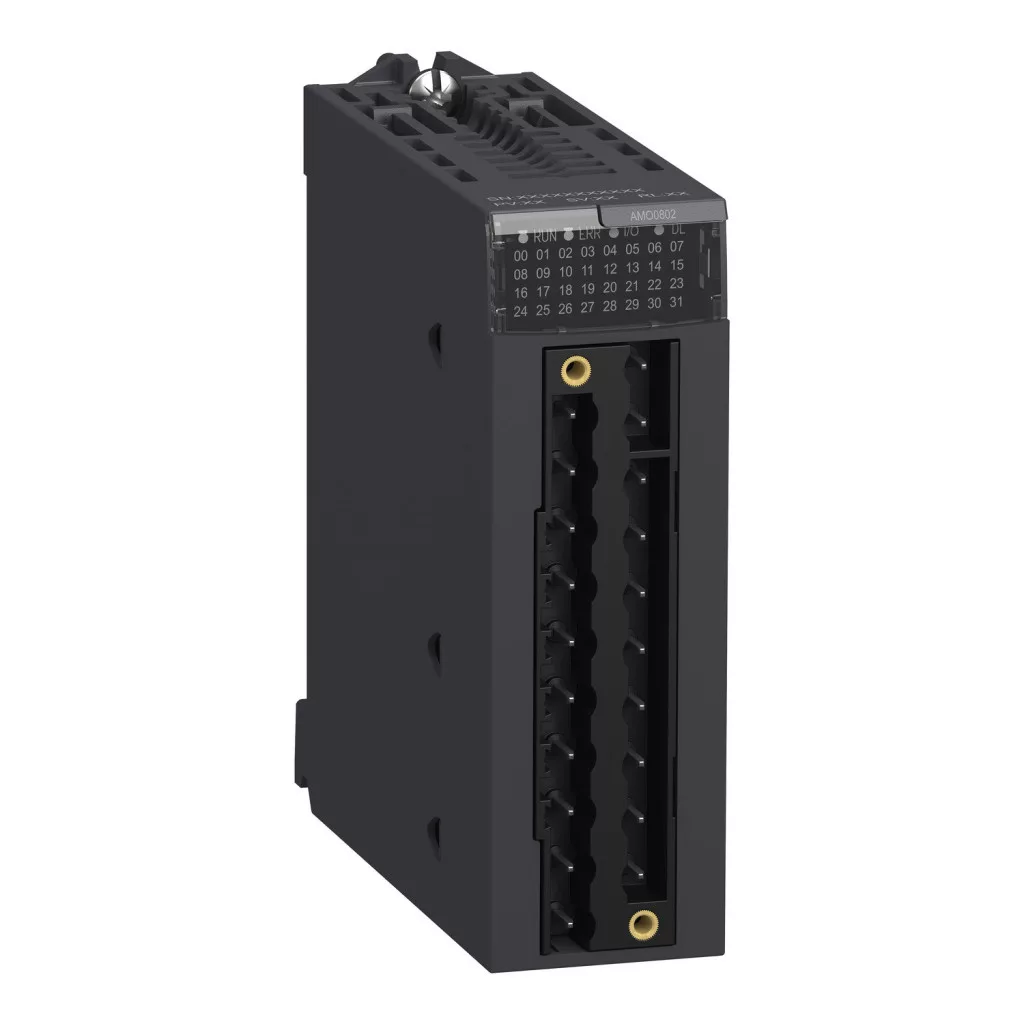

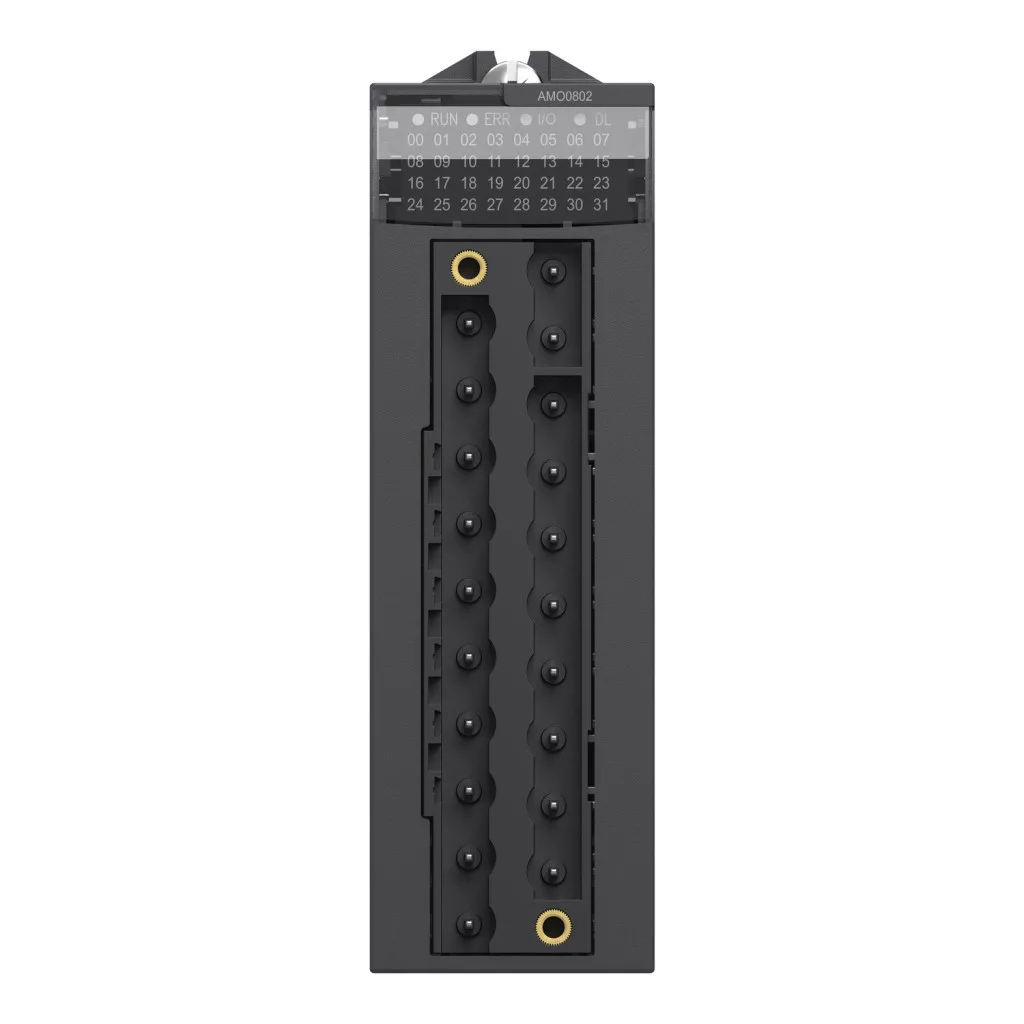

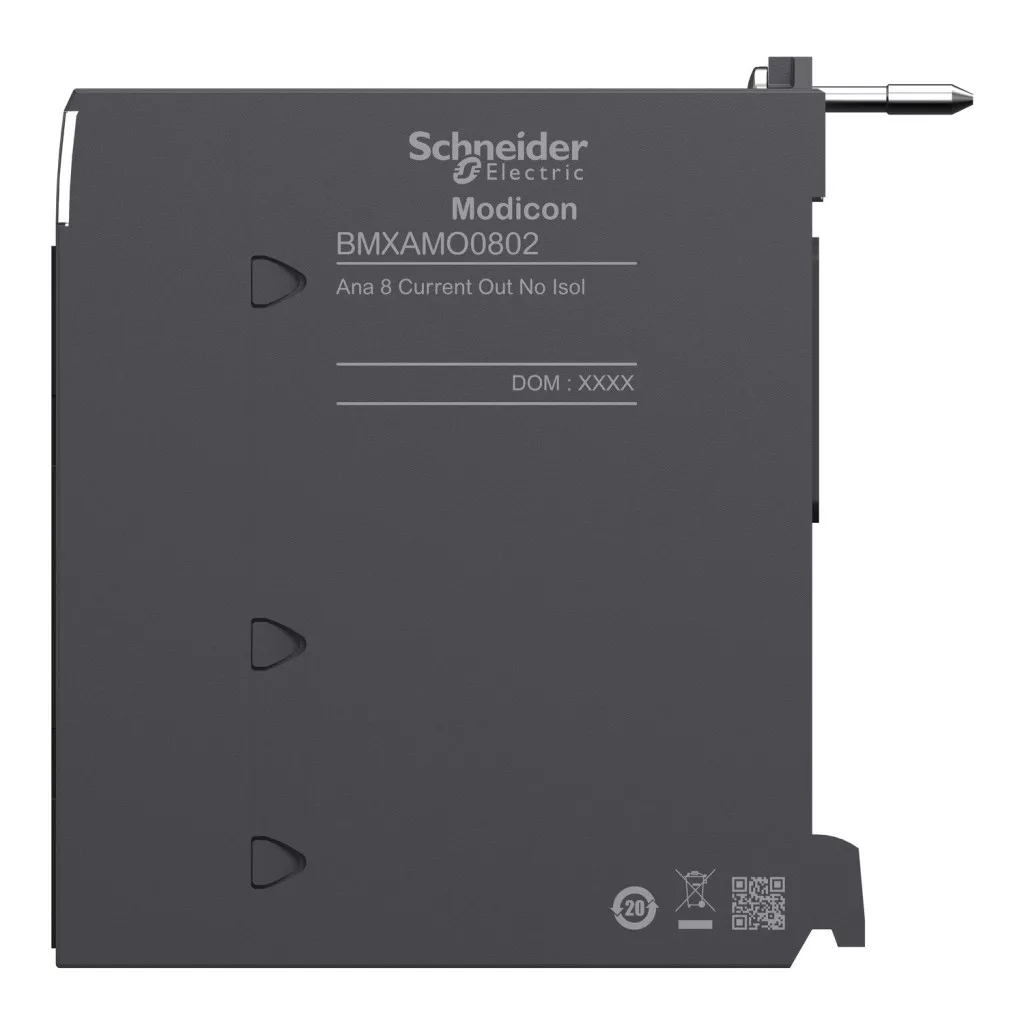

Schneider Electric Modicon X80 - BMXAMO0802 - modul de extensie, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat

Lățime: 110 mm

Lungime: 115,999999999999 mm

Înălțime: 53 mm

Va ajunge la tine: 9-16 zile lucrătoare

1 / 7 Poză

Schneider Electric Modicon X80 - BMXAMO0802 - modul de extensie, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat

Name: Schneider Electric Modicon X80 - BMXAMO0802 - modul de extensie, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat
Brand: Schneider Electric Zrt.
SKU: 3595864081588
Price: 3994.92 RON
Availability: InStock

PRV:5 447,61 RON

3 994,92 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 3 867,81 RON preț net 3 196,54 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Modicon X80

Modulul de ieșire analogică BMXAMO0802, parte a gamei de produse Schneider Electric Modicon X80, este o componentă de automatizare industrială extrem de precisă și fiabilă, care oferă o soluție optimă pentru sistemele de control al proceselor industriale în care sunt necesare semnale de ieșire de curent precise. Modulul BMXAMO0802 dispune de 8 canale de ieșire analogică independente, neizolate, care pot funcționa în intervalul de curent 0-20 mA sau 4-20 mA. Aceste ieșiri de curent sunt perfect adecvate pentru controlul diverselor actuatoare, supape, elemente de reglare și afișaje. Datorită rezoluției de 16 biți, modulul asigură semnale de control extrem de precise, ceea ce este esențial pentru controlul precis al proceselor. Modulul funcționează cu o precizie de măsurare excepțională de 0,1% la 25 °C, în timp ce în întregul interval de temperatură de funcționare de 0-60 °C prezintă o abatere de doar 0,25%. Deriva de temperatură este de doar 45 ppm/°C, ceea ce înseamnă o stabilitate excepțională în condiții de mediu variabile. Modulul BMXAMO0802 se instalează ușor pe hardware-ul de rack Modicon X80, iar sistemul îl alimentează prin intermediul sursei de alimentare interne. Conectarea electrică a modulului se realizează printr-un conector cu 20 de pini. Canalele de ieșire nu dispun de izolare galvanică, însă este asigurată o tensiune de izolare de 1400 V CC între canale și împământare, precum și între canale și magistrală. Modulul detectează automat întreruperea circuitului în intervalul 4-20 mA, precum și scurtcircuitul în intervalul 0-20 mA. Fiecare canal de ieșire poate alimenta o impedanță de sarcină de până la 350 Ohm, iar valoarea maximă de conversie este de 0-21 mA în ambele intervale de funcționare. Timpul de conversie este extrem de rapid, sub 4 ms, ceea ce asigură un timp de răspuns rapid în procesele controlate. BMXAMO0802 dispune de un mod de cădere configurabil sau predefinit, care asigură trecerea sistemului într-o stare sigură în cazul unei defecțiuni. LED-urile oferă informații despre starea și diagnosticarea modulului: un LED verde RUN indică starea de funcționare, câte un LED verde pe canal indică diagnosticarea canalului, un LED roșu ERR avertizează asupra erorilor, iar un LED roșu I/O servește la indicarea stărilor I/O. Fiabilitatea modulului BMXAMO0802 este susținută și de valoarea MTBF (timpul mediu până la defectare) de 1,5 milioane de ore, care indică o fiabilitate remarcabilă pe termen lung. Modulul poate fi utilizat fără restricții la altitudini de 0-2000 metri deasupra nivelului mării, în timp ce între 2000 și 5000 de metri poate fi operat cu un factor de reducere. În ceea ce privește condițiile de mediu, intervalul de temperatură de funcționare este de 0-60 °C, iar temperatura de depozitare este între -40 și +85 °C. În ceea ce privește umiditatea relativă, modulul funcționează între 5 și 95% la 55 °C, fără condens, și are un grad de protecție IP20.

Schneider Electric Modicon X80 - BMXAMO0802 - modul de extensie, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat - specificații tehnice

Caracteristici principale

Gama de produse: Modicon X80

Tip de produs: Modul de ieșire analogică

Conectare electrică: 1 conector cu 20 de pini

Izolare între canale: Neizolat

Caracteristici suplimentare

Rezoluție intrare analogică: 16 biți

Eroare de măsurare: ≤ 0,25% din scala completă 0...60 °C, 0,1% din scala completă la 25 °C

Deriva de temperatură: 45 ppm/°C 0...20 mA, 45 ppm/°C 4...20 mA

Atenuare minimă a diafoniei: 80 dB

Suprimare în mod comun: 80 dB

Tensiune de izolație: 1400 V CC între canale și pământ, 1400 V CC între canale și magistrală

Tip de detectare: Detectare de întrerupere 4...20 mA, Detectare de scurtcircuit 0...20 mA

Impedanță de sarcină: ≤ 350 Ohm 0...20 mA, ≤ 350 Ohm 4...20 mA

Nivel de ieșire: Nivel ridicat

Număr de ieșiri analogice: 8

Tip ieșire analogică: Curent: 0...20 mA, Curent: 4...20 mA

Rezoluție ieșire analogică: 16 biți

Alimentare: Alimentare internă prin rack

Timp de conversie: ≤ 4 ms

Valoare maximă de conversie: 0...21 mA în intervalul 0...20 mA, 0...21 mA în intervalul 4...20 mA

Mod de cădere: Configurabil, Predefinit

Fiabilitate MTBF: 1500000 ore

Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere

LED-uri de stare

1 LED (verde) RUN

1 LED pe canal (verde) diagnosticare canal

1 LED (roșu) ERR

1 LED (roșu) I/O

Caracteristici electrice

Consum de putere: 3,6 W la 24 V c.c. tipic, 3,9 W la 24 V c.c. maxim, 0,35 W la 3,3 V c.c. tipic, 0,48 W la 3,3 V c.c. maxim

Consum de curent: 150 mA la 3,3 V CC, 135 mA la 24 V CC

Caracteristici de mediu

Rezistență la vibrații: 3 gn

Rezistență la șocuri: 30 gn

Temperatura aerului ambiant pentru depozitare: -40...85 °C

Temperatura mediului ambiant pentru funcționare: 0...60 °C

Umiditate relativă: 5...95% la 55 °C fără condens

Grad de protecție IP: IP20

Standarde și certificate

Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică

Certificări de produs: CE, RCM, CSA, EAC, Merchant Navy, UL

Standarde: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201

Conexiuni și cablare

Ix + intrare de pol x canal

COMx - intrare de pol x canal, punctele COMx sunt interconectate intern

Bucla de curent este alimentată de ieșire, nu necesită alimentare externă

Date

Lățime

110 mm

Lungime

115,999999999999 mm

Înălțime

53 mm

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Adâncime

150 mm

Manual de utilizare

BMXAMO0802 használati útmutató letöltése

Magyar nyelvű adatlap

BMXAMO0802 adatlap letöltése

Greutate

169 g/bucată

Numar articol

3595864081588
