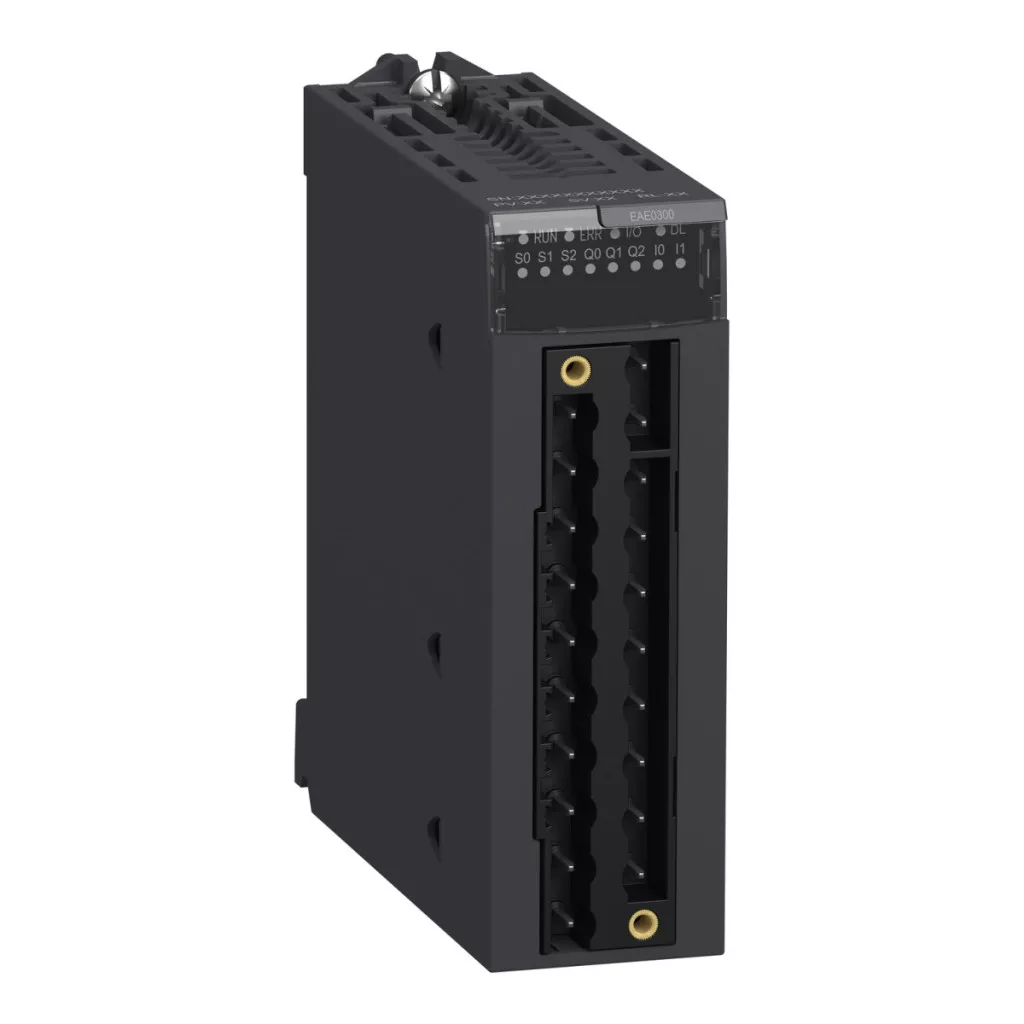

Modulul de interfață pentru encodere Modicon X80, modelul BMXEAE0300 de la Schneider Electric, este un modul de extensie extrem de versatil în domeniul automatizării industriale, oferind o soluție excelentă pentru sarcinile de poziționare precisă și controlul mișcării. Acest dispozitiv cu design compact permite integrarea simplă și fiabilă a encoderelor absolute SSI (Synchronous Serial Interface) în sistemele de automatizare Modicon X80, fiind astfel alegerea ideală pentru aplicații în care feedback-ul precis privind poziția este esențial. Modulul BMXEAE0300 dispune de trei canale SSI independente, fiecare dintre acestea fiind capabil să gestioneze date de până la 31 de biți, ceea ce asigură o rezoluție și o precizie extrem de ridicate în sarcinile de poziționare. Viteza de comunicare poate fi reglată flexibil, până la 1 Mbaud, ceea ce permite transferul rapid de date și reacții rapide. Fiecare canal al modulului dispune de o ieșire digitală reflexă dedicată de 24 V DC, iar pentru cele trei canale SSI sunt disponibile două intrări digitale de 24 V DC, care permit implementarea diferitelor funcții de captură. Modulul dispune de numeroase funcții utile, precum offset, compare (comparare), modulo, reduction (reducere) și capture (captare), care contribuie la realizarea unor soluții de poziționare flexibile și precise. Timpul de actualizare este de doar 1 ms, ceea ce asigură un timp de răspuns rapid în aplicațiile critice. Modulul este compatibil cu encoderele absolute SSI de 24 V c.c. și poate furniza un curent de 200 mA pe canal, putând fi astfel utilizat cu o gamă largă de encodere. Rezistența dielectrică este de 1400 V c.c. timp de 60 de secunde, ceea ce asigură un nivel ridicat de izolație electrică. Ca parte a platformei Modicon X80, modulul BMXEAE0300 se integrează perfect în ecosistemul de automatizare Schneider Electric. Intervalul de temperatură de funcționare al modulului este de 0-60 °C, ceea ce permite utilizarea acestuia în diverse medii industriale și funcționează până la o altitudine de 4000 de metri deasupra nivelului mării. Nivelul de protecție IP20 asigură o protecție adecvată în mediul industrial, iar produsul deține numeroase certificări conform standardelor internaționale, inclusiv certificările CE, RCM, CSA, EAC, Merchant Navy și UL. Modulul este, de asemenea, conform cu Directivele 2014/35/UE (echipamente de joasă tensiune) și 2014/30/UE (compatibilitate electromagnetică).
Schneider Electric Modicon X80 - BMXEAE0300 - modul de extensie expert, specificații tehnice pentru placa de interfață encoder SSI
Caracteristici principale
Gama de produse: Modicon X80
Tip de produs: Modul de interfață encoder
Funcții disponibile: Offset, Compare (Comparare), Modulo, Reduction (Reducere), Capture (Captare)
Număr de canale: 3 canale SSI
Număr de ieșiri: 1 ieșire digitală reflexă de 24 V CC pentru fiecare canal SSI
Număr de intrări: 2 intrări digitale de captură de 24 V DC pentru cele 3 canale SSI
Caracteristici suplimentare
Format de date: 8...31 biți
Viteză de transfer: 100 kbaud, 200 kbaud, 500 kbaud, 1 Mbaud
Timp de actualizare: 1 ms
Compatibilitate intrare: encoder absolut SSI de 24 V DC (limite de tensiune: 19,2...30 V) 200 mA pe canal
Rezistență dielectrică: 1400 V DC 60 s
Tensiune nominală de alimentare [Us]: 19,2...30 V DC, <30 mA; 24 V DC, <30 mA (tipic)
Tipul protecției: Protecție împotriva supratensiunii DC
Consum de curent: 150 mA la 3,3 V DC pe placa de bază (tipic); 250 mA la 3,3 V CC pe placa de bază (maxim)
Caracteristici de mediu
Temperatura de funcționare: 0...60 °C
Altitudine de funcționare: 0...4000 m
Grad de protecție IP: IP20
Standarde și certificări
Directive: 2014/35/UE - Directiva privind echipamentele de joasă tensiune; 2014/30/UE - compatibilitate electromagnetică
Certificări de produs: CE, RCM, CSA, EAC, Merchant Navy, UL
Standarde: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
