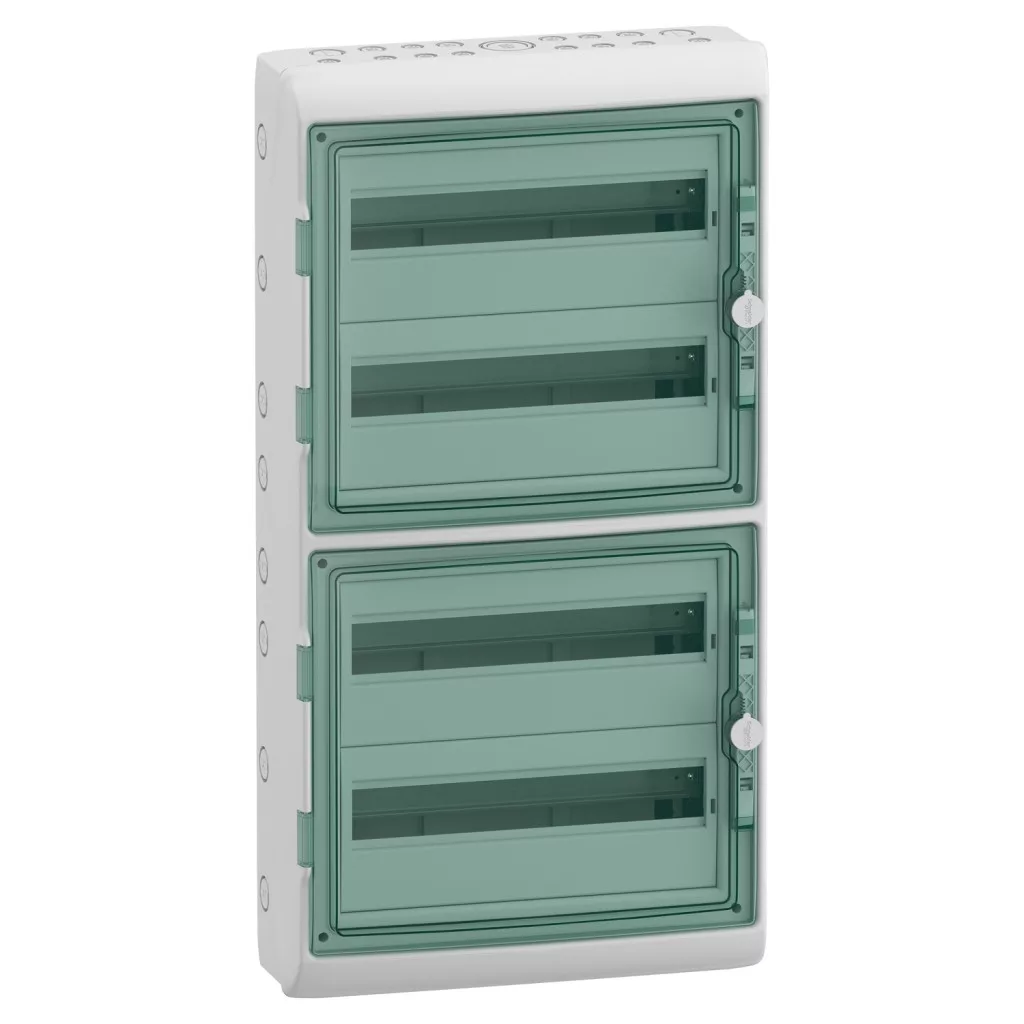

Dulapul de distribuție rezistent la intemperii din gama Schneider Electric Mureva Enclosure, cu numărul de articol 13437, oferă o soluție ideală pentru instalarea echipamentelor modulare în medii care necesită o protecție sporită împotriva factorilor externi. Această carcasă robustă are un grad de protecție IP65, care asigură protecție completă împotriva prafului și a jeturilor de apă din orice direcție, fiind astfel alegerea perfectă pentru aplicații în aer liber sau industriale. Designul modular 4x18 al Mureva Enclosure permite instalarea a 72 de module în total, dispuse pe patru rânduri orizontale. Datorită panoului frontal transparent, de culoare verde, reversibil, starea modulelor poate fi monitorizată continuu, fără a fi necesară deschiderea distribuitorului. Culoarea de bază a carcasei, gri deschis (RAL 7035), se integrează bine în majoritatea mediilor. Instalarea dispozitivului este facilitată de designul montabil pe suprafață, cu sistem de fixare pe șină DIN, precum și de cele 4 blocuri de borne de împământare/neutru, fiecare cu 32 de puncte de conectare, ceea ce asigură un total de 128 de posibilități de conectare. Conectorii sunt potriviți pentru cabluri cu secțiune de 10 mm² și 16 mm², putând fi astfel utilizați și pentru sisteme cu cerințe de putere mai mari. Schneider Electric a acordat o atenție deosebită elaborării parametrilor tehnici ai produsului. Tabloul de distribuție cu numărul de articol 13437 are un grad de rezistență la impact IK09, ceea ce înseamnă protecție împotriva unei energii de impact de 10 jouli, fiind astfel rezistent și la impacturi fizice. Materialul de bază din polimer autoextinguibil și rezistența la foc conformă cu testul cu fir incandescent la 650 °C sporesc și mai mult siguranța. Produsul aparține clasei II de protecție la contact, ceea ce înseamnă izolație dublă, astfel încât poate fi utilizat în siguranță chiar și fără împământare. Designul rezistent la raze UV (clasa 3 conform standardului ISO 4582:2010) asigură o durată lungă de viață chiar și în cazul utilizării în exterior și este funcțional într-un interval larg de temperaturi, între -25 °C și +60 °C. Adâncimea interioară a dulapului este de 88 mm, iar adâncimea totală de 160 mm, ceea ce asigură suficient spațiu pentru diverse module și conexiuni. Cu o lățime de 448 mm și o înălțime de 842 mm, produsul are dimensiuni practice, dar dispune în același timp de o capacitate semnificativă. Opțiunea de încuietoare cu cheie oferă o siguranță suplimentară împotriva accesului neautorizat. Distribuitorul include din fabrică 4 seturi de marcaje, 4 benzi de fixare a cablurilor, 2 suporturi pentru borne și 4 blocuri de borne cu 32 de orificii, ceea ce facilitează instalarea și cablarea ordonată. Disiparea de putere de 89 W și intensitatea nominală a curentului de 160 A garantează că dulapul poate face față și sarcinilor mai mari, fără a se supraîncălzi.
Schneider Electric Mureva Enclosure - 13437 - (Kaedra) Dulap de distribuție mic, ușă transparentă, 4x18 module - specificații tehnice
Caracteristici principale
Gama de produse: Mureva
Denumirea produsului: Mureva Enclosure
Cod articol: 13437
Tipul produsului: Dulap de distribuție rezistent la intemperii
Tipul distribuției: Dulap de distribuție pentru aparate modulare
Descrierea plăcii de montare: Fără placă de montare
Date de montare și dimensiuni
Mod de montare: Montare pe suprafață
Lățime: 448 mm
Înălțime: 842 mm
Adâncime: 160 mm
Adâncime interioară: 88 mm
Capacitate modul
Diviziuni de 9 mm: 36
Număr de module de 18 mm pe rând: 18
Număr total de module de 18 mm: 72
Număr de rânduri orizontale: 4
Caracteristici electrice
Clasa de protecție la atingere: Clasa II (izolație dublă)
Dispersie de putere: 89 W
Intensitate nominală a curentului: 160 A
Tipul șinei: DIN
Clemă de legătură
Număr de cleme de legătură: 4 împământare/neutru (conexiune cu șurub) cu 32 de puncte de ieșire
Ieșiri bloc de distribuție: 64 x 10 mm², 64 x 16 mm²
Caracteristici suplimentare
Echipament inclus din fabrică: 4 seturi de marcaje, 4 benzi de fixare a cablurilor, 2 suporturi pentru blocuri de borne, 4 blocuri de borne cu 32 de orificii
Tipul panoului frontal: Reversibil, transparent
Opțiune de blocare: Încuietoare cu cheie opțională
Materialul distribuitorului: Polimer auto-stingător
Culoare: Ușă: verde transparent, Distribuitor: gri deschis (RAL 7035)
Caracteristici de mediu
Standarde: IEC 60670-1, IEC 60670-24, EN 50262, IEC 60695-2-1
Rezistență la foc: 650 °C conform standardului IEC 60695-2-1
Grad de protecție IP: IP65 conform IEC 60529
Grad de rezistență la impact IK: IK09 conform EN 50102
Rezistență la UV: Rezistent la UV: clasa 3 conform ISO 4582:2010, test de degradare la ultraviolete conform ISO 4892-2:2013
Categoria de supratensiune: II
Temperatura de funcționare: -25...60 °C
