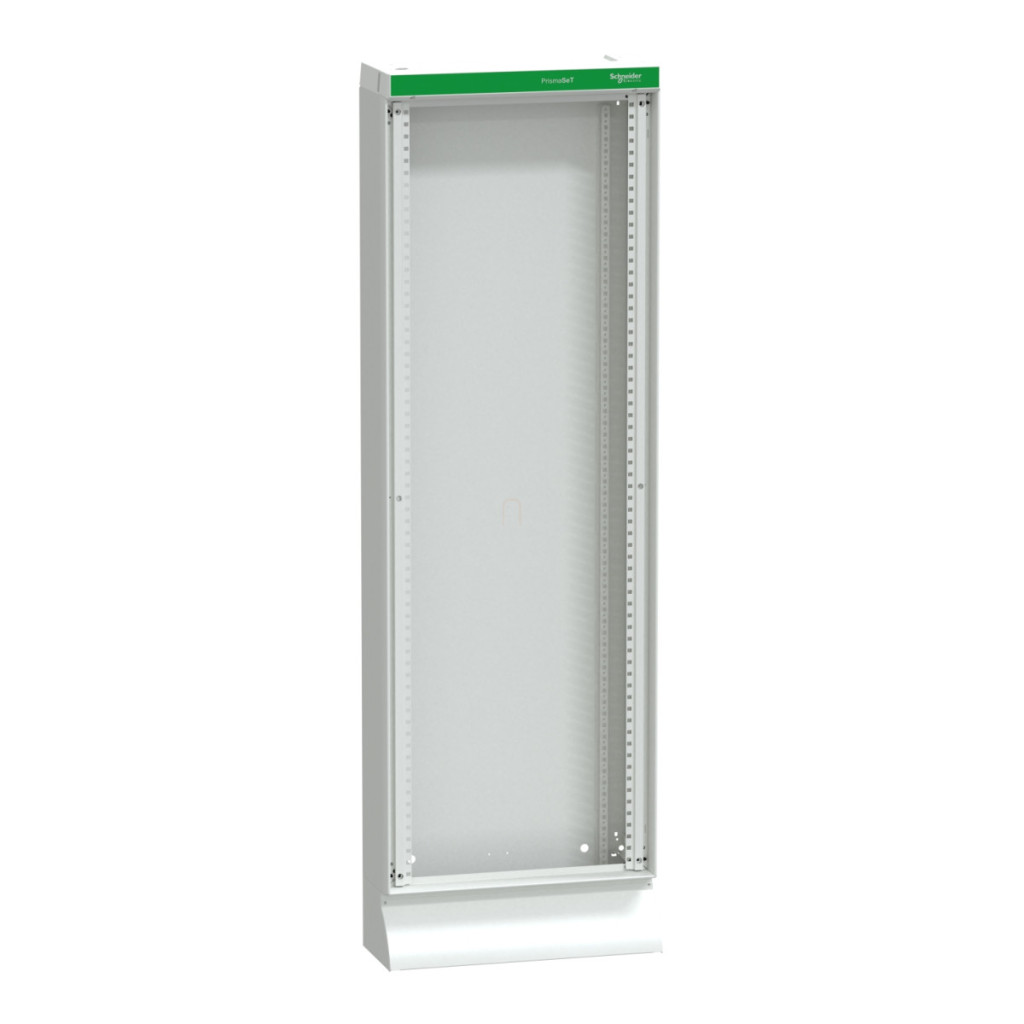

Dulapul de distribuție de tip vertical cu numărul de model LVS08204, din gama PrismaSeT G a Schneider Electric, reprezintă alegerea ideală pentru realizarea sistemelor electrice de joasă tensiune de cea mai înaltă calitate. Această dulap de distribuție de tip vertical, cu lățimea de 600 mm și înălțimea de 1880 mm, cu grad de protecție IP30, este perfectă pentru îndeplinirea sarcinilor de distribuție electrică în interior. Gama de produse PrismaSeT G face parte din familia de produse Schneider Electric care oferă soluții fiabile și funcționale, dezvoltate special pentru aplicații profesionale. Dulapul de distribuție modular LVS08204 este prevăzut pentru montarea a 33 de module verticale de 50 mm și a 24 de module de 18 mm pe rând, oferind astfel posibilități de configurare extrem de flexibile. Sistemul poate fi solicitat cu un curent nominal de până la 630 A la o temperatură ambiantă de 40 °C, în conformitate cu standardul IEC 61439-2. Dulapul are proprietăți excelente de scurtcircuit: poate suporta un curent de scurtcircuit de 50 kA și, de asemenea, a fost proiectat pentru a suporta un curent nominal de scurtcircuit de 25 kA (1 secundă) și un curent nominal de vârf de scurtcircuit de 53 kA, conform standardului IEC 61439-1. Tensiunea de izolație a barelor principale din spate este de 1000 V, conform standardului IEC 61439-2, iar frecvența rețelei este de 50/60 Hz. Dulapul LVS08204 este fabricat din tablă de oțel tratată, acoperită cu pulbere de poliester-epoxi polimerizabilă la cald și tratată prin electroforeză, ceea ce asigură o protecție excelentă împotriva factorilor de mediu. Finisajul texturat, alb mat (RAL 9003) nu este doar estetic, ci și practic. Dimensiunile reale ale dulapului sunt: 595 mm lățime, 1880 mm înălțime (inclusiv soclul) și 205 mm adâncime. Clasa de izolație electrică este Clasa I. Greutatea netă a ansamblului este de 27,3 kg. Nivelul de protecție al sistemului este IP30 în configurația de bază cu panou frontal, dar poate fi ridicat la IP40 cu ușă, la IP41 cu ușă și element de acoperiș, precum și la IP43 cu ușă, element de acoperiș și garnitură IP43. Este configurabil în mod flexibil și în ceea ce privește rezistența la impact: cu panou frontal asigură protecție IK07, cu ușă transparentă IK08, iar cu ușă opacă IK10. Robustețea mecanică este bine ilustrată de faptul că dulapul corespunde și testelor seismice de 2,5G conform standardului IEC 60068-2-57. Dulapurile PrismaSeT G pot fi îmbinate între ele pe laturi, astfel încât pot fi realizate sisteme complexe de distribuție. Panoul frontal trebuie comandat separat, în funcție de cerințele de utilizare.
Date tehnice Schneider Electric PrismaSeT
Caracteristici generale
Gama de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tip de produs: Dulap de distribuție
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Execuție: Dulap de distribuție funcțional livrat sub formă de kit, dulap metalic, pentru utilizare în interior
Descrierea dulapului: Dulap de podea - lățime 600 mm
Date tehnice
Componența setului: suporturi verticale, panou posterior, 2 panouri laterale, panou superior, panou inferior, soclu
Număr de module: 33 module verticale (50 mm), câte 24 de module de 18 mm pe rând
Tensiune nominală de izolație: 1000 V la barele principale din spate (IEC 61439-2)
Frecvență de rețea: 50/60 Hz
Curent nominal: 630 A la 40 °C (IEC 61439-2)
Curent de scurtcircuit: 50 kA
Curent nominal de scurtcircuit de scurtă durată: 25 kA timp de 1 s (IEC 61439-1)
Curent nominal de scurtcircuit de vârf: 53 kA (IEC 61439-1)
Caracteristici fizice
Clasa de izolație electrică: Clasa I
Material: Tablă de oțel tratată
Tratament de suprafață: Tratament prin electroforeză și pulbere poliester-epoxidică termopolimerizabilă
Finisaj de suprafață: Texturat, mat
Culoare: Alb (RAL 9003)
Dimensiuni: Lățime 595 mm, înălțime 1880 mm (cu soclu), adâncime 205 mm
Protecție
Protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și element de acoperire, IP43 cu ușă, element de acoperire și garnitură IP43
Rezistență la impact IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă opacă
Rezistență mecanică: Teste seismice - 2,5G (IEC 60068-2-57)
Certificări
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
