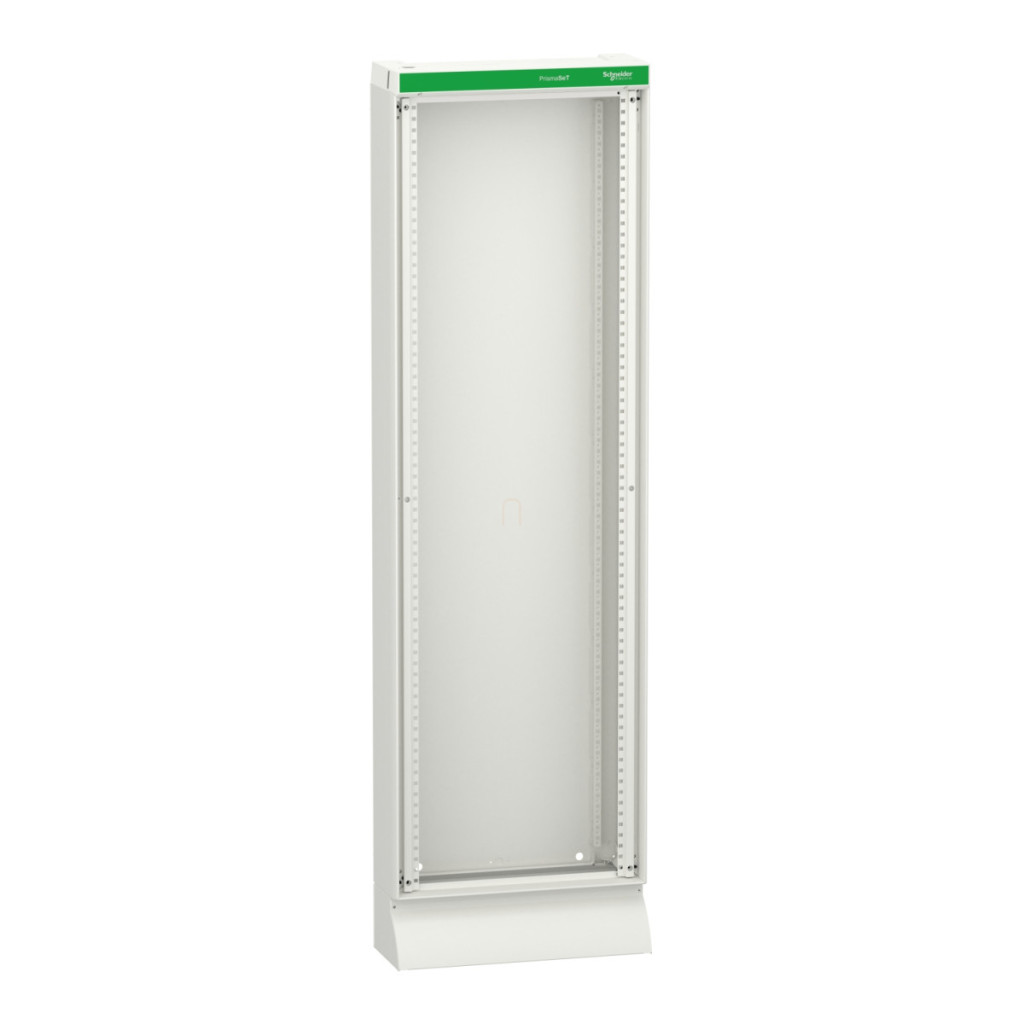

Dulapul de podea din seria PrismaSeT G de la Schneider Electric, cu codul de produs LVS08205, reprezintă o alegere excelentă pentru distribuția electrică de joasă tensiune. Această carcasă metalică cu design profesional este un reprezentant demn al calității de încredere a Schneider Electric și oferă o soluție ideală atât pentru aplicații industriale, cât și comerciale, unde distribuția electrică sigură și eficientă este o cerință fundamentală. Modelul PrismaSeT G LVS08205 are o lățime de 600 mm și o înălțime de 2030 mm, ceea ce asigură spațiu suficient pentru amplasarea a până la 36 de module verticale (50 mm). În fiecare rând pot fi amplasate 24 de module de 18 mm, ceea ce oferă flexibilitatea necesară pentru dispunerea diverselor componente electrice. În ciuda designului compact, cu o adâncime de 205 mm, structura oferă o protecție adecvată pentru echipamentele amplasate în interiorul acesteia. Protecția de bază IP30 poate fi extinsă la nivelul IP40, IP41 sau chiar IP43 cu ajutorul unui panou frontal, dacă este echipată cu ușă, placă de acoperire sau garnitură IP43. Din punct de vedere al protecției mecanice, nivelul de bază IK07 (cu panou frontal) poate fi ridicat la IK08 (cu ușă transparentă) sau IK10 (cu ușă opacă), ceea ce asigură o rezistență excepțională la impact. Printre parametrii tehnici remarcabili ai dulapului se numără tensiunea nominală de izolație de 1000 V pe barele colectoare din spate, compatibilitatea cu frecvența de rețea de 50/60 Hz, precum și curentul nominal de 630 A la 40 °C. Puterea de scurtcircuit este de 50 kA, iar intensitatea nominală a curentului de scurtcircuit de scurtă durată (Icw) este de 25 kA timp de 1 secundă. Intensitatea nominală de vârf a curentului de scurtcircuit (Ipk) este de 53 kA. Aceste parametri sunt în conformitate cu standardele IEC 61439-1 și IEC 61439-2, asigurând astfel o funcționare fiabilă chiar și în condiții extreme. Clasa de izolație electrică este clasificată ca I, ceea ce oferă o protecție suplimentară împotriva eventualelor șocuri electrice. Robustețea mecanică a dulapului este remarcabilă, acesta îndeplinind testele seismice până la o forță de 2,5G, conform standardului IEC 60068-2-57. PrismaSeT G LVS08205 este fabricat din materiale de bază de calitate superioară. Durabilitatea tablei de oțel tratate este asigurată de un tratament electrolitic și de un strat de pulbere poliester-epoxid polimerizat termic, care conferă o suprafață texturată, mată. Dulapul este de culoare albă (RAL 9003), ceea ce se integrează armonios în majoritatea mediilor interioare. Produsul are o structură modulară, fiind alcătuit dintr-un cadru de susținere, o placă posterioară, 2 panouri laterale, o placă de acoperiș, o placă de bază și un soclu. O caracteristică importantă este că poate fi extins lateral cu elemente suplimentare, fiind astfel potrivit și pentru realizarea de sisteme mai complexe. Placa frontală trebuie comandată separat, setul de bază fiind livrat fără aceasta.
Schneider Electric PrismaSeT - LVS08205 - dulap vertical W600 36M Prisma G IP30 date tehnice
Caracteristici principale
Gama de produse: PrismaSeT
Seria de produse: PrismaSeT G
Tip: Carcasă
Domeniu de aplicare: Distribuție electrică de joasă tensiune
Tip de carcasă: Carcasă funcțională livrată în set, carcasă metalică, pentru utilizare în interior
Descrierea carcasei/dulapului: Dulap de tip vertical - lățime 600 mm
Compoziție
Conținutul setului: Structură de susținere, panou posterior, 2 panouri laterale, panou superior, panou inferior, soclu
Informații suplimentare: Se pot monta lateral unul lângă altul
Tipul panoului frontal: Se comandă separat
Numărul de module verticale [50 mm]: 36
Numărul de module de 18 mm pe rând: 24
Standarde și certificate
Standarde: IEC 61439-1, IEC 61439-2, IEC 62208
Certificări de produs: ASTA, EAC
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 1000 V pe barele colectoare principale din spate (conform IEC 61439-2)
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 630 A la 40 °C (conform IEC 61439-2)
Curent de scurtcircuit: 50 kA
Intensitate nominală a curentului de scurtcircuit de scurtă durată [Icw]: 25 kA 1 s (conform IEC 61439-1)
Curent nominal de scurtcircuit de vârf [Ipk]: 53 kA (conform IEC 61439-1)
Clasa de izolație electrică: Clasa I
Caracteristici mecanice și ale materialului
Material: Tablă de oțel tratată
Tratament de suprafață: Tratament electrolitic și acoperire cu pulbere poliester-epoxidă polimerizată termic
Finisaj: Texturat, mat
Culoare: Alb (RAL 9003)
Dimensiuni
Lățime: 595 mm
Înălțime: 2030 mm cu soclu
Adâncime: 205 mm
Caracteristici de protecție
Grad de protecție IP: IP30 cu panou frontal, IP40 cu ușă, IP41 cu ușă și placă de acoperire, IP43 cu ușă, placă de acoperire și garnitură IP43
Grad de protecție mecanică IK: IK07 cu panou frontal, IK08 cu ușă transparentă, IK10 cu ușă opacă
Robustețe mecanică: Teste seismice - 2,5G (conform IEC 60068-2-57)
