În gama de produse Schneider Electric PrismaSeT, șina modulară cu codul LVS04227 este un accesoriu de instalare special conceput, care asigură o flexibilitate maximă pentru montarea diverselor tipuri de aparate modulare și întrerupătoare. Această șină din metal este soluția ideală atât pentru sistemele PrismaSeT G, cât și pentru cele PrismaSeT P, în special atunci când este necesară utilizarea unor ridicatoare (raisers) pentru poziționarea corespunzătoare a aparatelor. Șina modulară PrismaSeT LVS04227 poate fi utilizată în mod versatil în diverse tipuri de dulapuri de distribuție și panouri de distribuție. Este compatibilă cu dulapurile de distribuție verticale cu lățimea de 600 mm și 850 mm, cu panourile de distribuție de perete cu lățimea de 600 mm, cu dulapurile de comutație cu lățimea de 650 mm și adâncimea de 400 mm, precum și cu panourile de distribuție preasamblate cu lățimea de 555 mm. Șina oferă un spațiu excelent pentru fixarea diverselor variante ale aparatelor modulare fixe Acti 9 și Multi9, precum și a întreruptoarelor din seria ComPact – printre care tipurile NG160 și NSXm –, fie în versiune cu protecție la scurtcircuit la pământ, fie fără aceasta. Din punct de vedere al caracteristicilor tehnice, șina LVS04227 are o lățime de 432 mm, o înălțime de 35 mm și o adâncime de 40 mm. Setul conține 4 elemente de ridicare modulare, care permit poziționarea corespunzătoare a dispozitivelor cu înălțimi diferite. Șina are 48 de pasuri de 9 mm, ceea ce asigură o poziționare precisă a dispozitivelor modulare. Construcția este realizată din metal de culoare naturală, care oferă o bază durabilă și fiabilă pentru echipamentele electrice. Șina modulară Schneider Electric LVS04227 respectă standardele internaționale stricte, inclusiv normele IEC 61439-1 și IEC 61439-2, și deține, de asemenea, certificarea ASTA. Produsul a fost proiectat special pentru dispozitive care necesită un spațiu vertical de 5 module (câte 50 mm fiecare), optimizând astfel spațiul disponibil în sistemele de distribuție. Este deosebit de util în configurațiile în care trebuie montate întrerupătoare NG160, fie cu protecție la scurtcircuit la pământ, fie fără, cu fixare directă în dulapuri cu lățimea de 650 mm. De asemenea, este excelent pentru fixarea dispozitivelor modulare în dulapuri de distribuție de diferite dimensiuni.

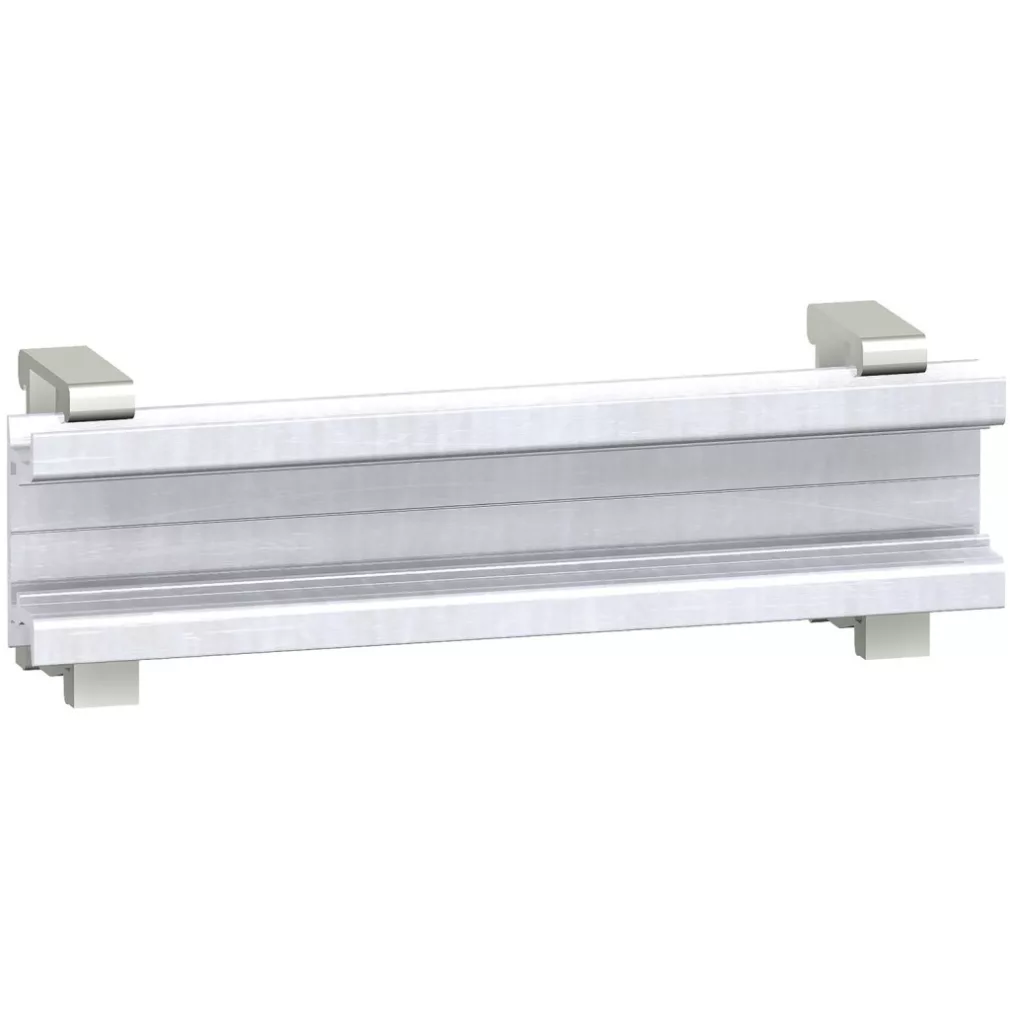

Schneider Electric PrismaSeT - LVS04227 - Adaptor de adâncime pentru șină modulară, pentru tabele de distribuție mici montate pe perete - date tehnice
Date generale
Gama de produse: PrismaSeT
Seria de produse: PrismaSeT P, PrismaSeT G
Tip de produs: Șină modulară
Categorie accesorii: Accesorii de instalare
Compatibilitate: PrismaSeT PrismaSeT G, PrismaSeT PrismaSeT P
Caracteristici tehnice
Tipul șinei: Modulară
Dispozitive care pot fi instalate: Acti 9: aparat modular fix, Multi9: aparat modular fix, ComPact: fix NG160 fără protecție la scurtcircuit la pământ - acționare: manetă, ComPact: fix NG160 NA fără protecție la scurtcircuit la pământ - acționare: manetă, ComPact: fix NG160 cu protecție la scurtcircuit la pământ - acționare: manetă, ComPact: fix NSXm - acționare: manetă
Descrierea polilor: 1 x 3P: fix NG160, 1 x 4P: fix NG160, 1 x 3P: fix NG160 NA, 1 x 4P: fix NG160 NA
Descriere instalare
Dulapuri compatibile: Dulap de distribuție vertical - lățime 600 mm, Dulap de distribuție de perete - lățime 600 mm, Dulap de distribuție vertical - lățime 850 mm, Dulap de comutație - lățime 650 mm, adâncime 400 mm, Dulap de distribuție Pack - lățime 555 mm
Număr de module verticale [50 mm]: 5 module
Accesorii produs
Accesorii livrate: 4 dispozitive de ridicare modulare
Diviziuni de 9 mm: 48
Cantitate pe pachet: 1 set
Caracteristici fizice
Înălțime: 35 mm
Lățime: 432 mm
Adâncime: 40 mm
Culoare: Natur
Material: Metal
Standarde și certificate
Standarde: IEC 61439-2, IEC 61439-1
Certificări de produs: ASTA
