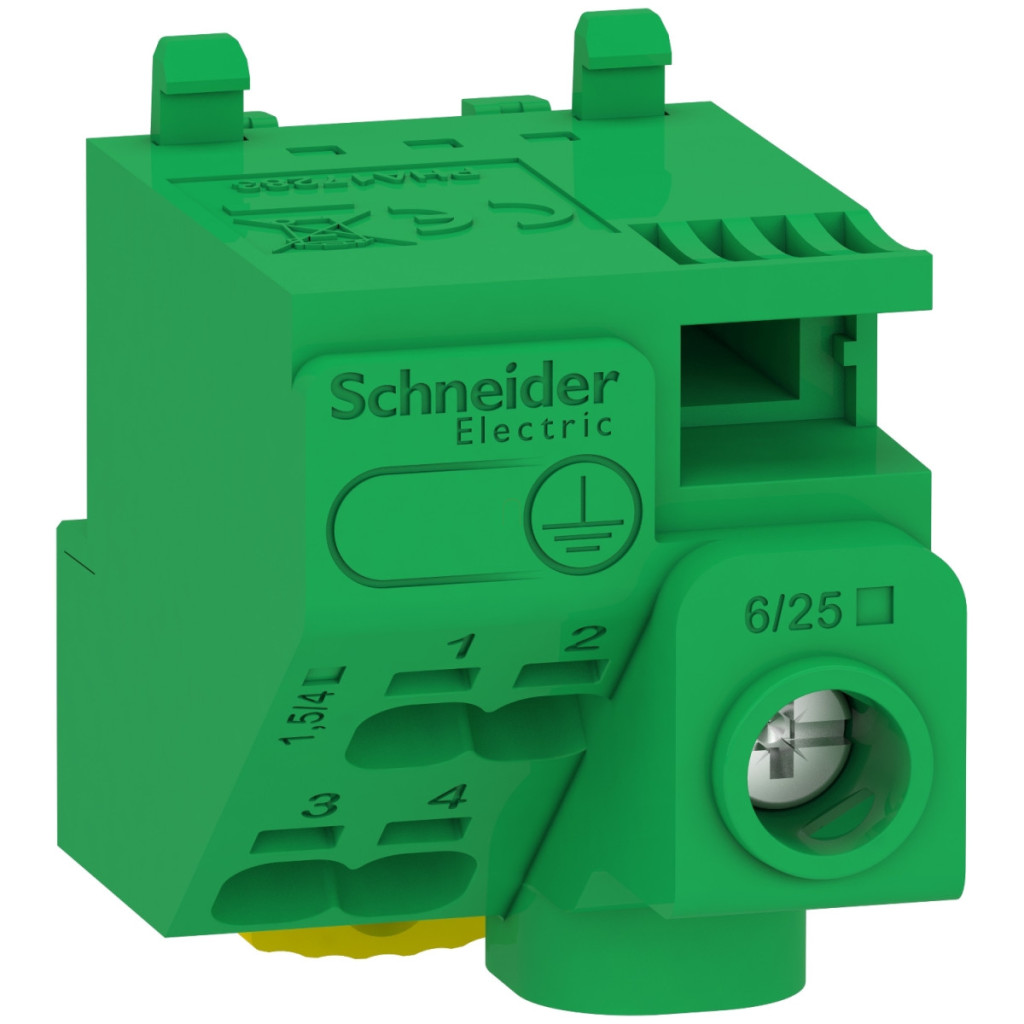

Blocul terminal de împământare LGYT1E05 din gama Linergy de la Schneider Electric este o soluție profesională de instalare electrică concepută special pentru aplicații de împământare. Acest produs ecologic versatil se potrivește perfect cu dulapurile de distribuție Resi9, Pragma și Kaedra, fiind alegerea ideală atât pentru aplicații rezidențiale, cât și pentru cele comerciale. Blocul terminal de împământare LGYT1E05 oferă o combinație unică de opțiuni de conectare cu șurub și fără șurub. Blocul are în total 5 puncte de conectare: o conexiune cu șurub mai mare, cu o capacitate de 25 mm², și patru conexiuni fără șurub, cu o capacitate de 4 mm². Acest design permite conectarea simplă și sigură a cablurilor de alimentare cu secțiune transversală mai mare și a mai multor cabluri de împământare pentru consumatori mai mici. Produsul are o tensiune maximă de funcționare de 440 V c.a. și un curent nominal de 63 A, ceea ce este mai mult decât suficient pentru majoritatea aplicațiilor rezidențiale și comerciale. Blocul terminal de împământare LGYT1E05 de la Schneider Electric oferă opțiuni de cablare extrem de flexibile. Punctul de conectare cu șurub poate fi conectat la fire rigide de până la 16 mm² sau la fire flexibile sau semirigide de până la 25 mm². Punctele de conectare fără șuruburi pot fi conectate la fire rigide sau semirigide de până la 6 mm² sau la fire flexibile sau flexibile cu manșoane de până la 4 mm². O caracteristică specială a produsului este că include un jumper, care poate fi utilizat pentru a conecta cu ușurință blocurile de conectare adiacente. Un alt avantaj este că are o poziție liberă suplimentară unde poate fi plasat un alt jumper pentru a extinde sistemul. Produsul are un design compact: are o lățime de numai 26,8 mm, o înălțime de 45,5 mm și o adâncime de 40,5 mm. Poate fi instalat fie încastrat, fie montat la suprafață, fiind potrivit pentru aproape orice mediu de instalare. Blocul de conectori Schneider Electric LGYT1E05 are o temperatură de depozitare cuprinsă între -25 °C și +60 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu.
Schneider Electric Resi9 - LGYT1E05 - Bloc de conectare, 5 orificii, împământare date tehnice
Caracteristici generale
Familia de produse: Linergy
Tipul produsului: Bloc de conectare
Categorie: Accesoriu de conectare
Compatibilitate: Dulap de distribuție Resi9, dulap de distribuție Pragma, Dulap de distribuție Kaedra
Culoare: Verde
Caracteristici tehnice
Accesorii incluse: 1 jumper
Metodă de montare: Încastrată, Montată la suprafață
Curent nominal [In]: 63 A
Tensiune nominală de funcționare [Ue]: 440 V c.a.
Număr de blocuri de conectare: 1 împământare (conexiuni cu șurub și fără șurub) cu 5 ieșiri
Conexiuni
Ieșiri bloc de distribuție: 1 x 25 mm² împământare, 4 x 4 mm² împământare
Tipuri de conexiuni:
Conectori fără șurub (împământare), 4 x 6 mm² (semirigizi)
Conectori cu șurub (împământare), 1 x 16 mm² (rigide)
Conectori fără șurub (împământare), 4 x 4 mm² (flexibili)
Conectori cu șurub (împământare), 1 x 25 mm² (flexibil)
Conectori fără șurub (împământare), 4 x 6 mm² (rigid)
Conectori cu șurub (împământare), 1 x 25 mm² (semirigid)
Poziții libere: 1 pentru conectarea unui alt bloc de conectori cu un element de legătură
Dimensiuni
Lățime: 26,8 mm
Înălțime: 45,5 mm
Adâncime: 40,5 mm
Domenii de aplicare
Segment de piață: Comerț cu amănuntul, rezidențial
Condiții de mediu
Temperatură de depozitare: -25...60 °C
