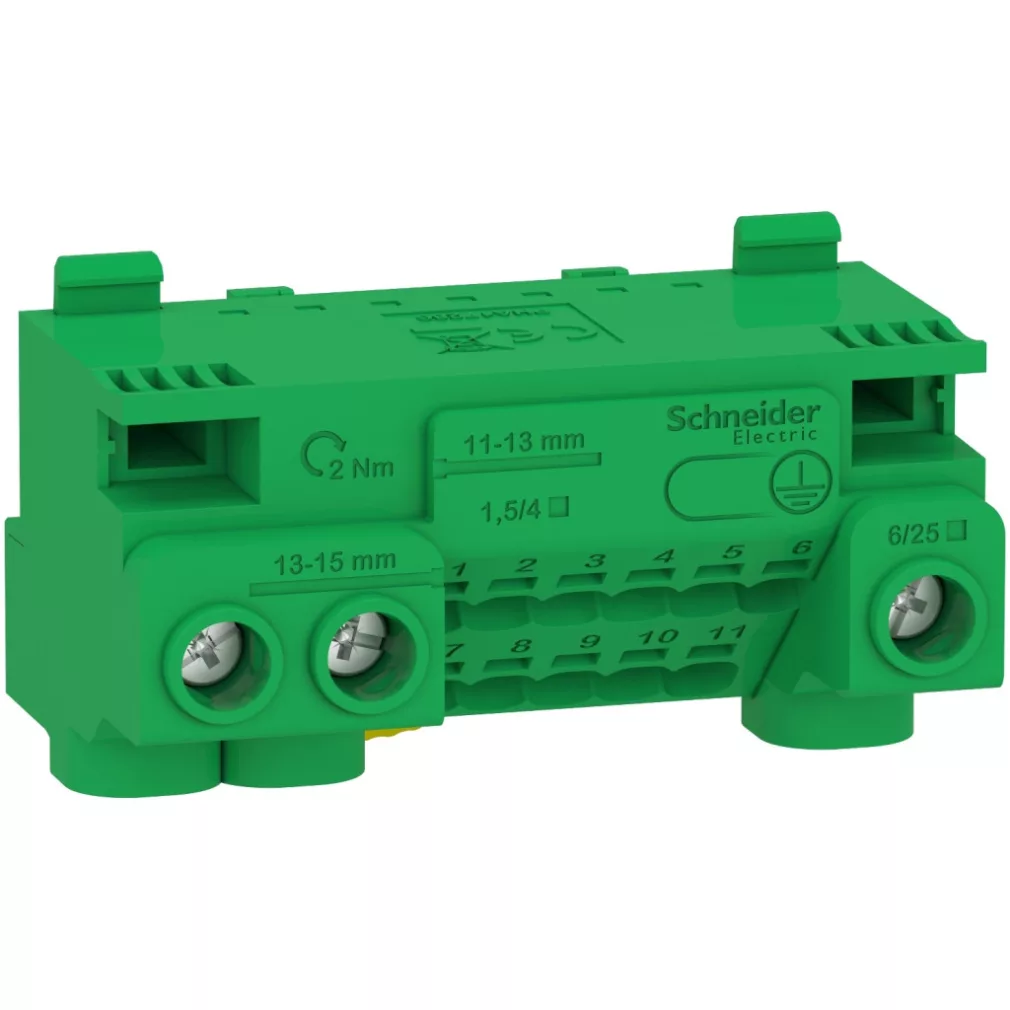

Blocul de conectare de împământare LGYT1E14 din seria Linergy de la Schneider Electric oferă o soluție de conectare electrică versatilă și extrem de eficientă, atât pentru aplicații rezidențiale, cât și pentru cele comerciale. Acest produs compact, de culoare verde, este alegerea perfectă atunci când este necesară o conexiune de împământare fiabilă cu cabluri de diferite dimensiuni. Blocul de conectare LGYT1E14 utilizează o tehnologie combinată cu șuruburi și fără șuruburi, asigurând astfel o flexibilitate maximă în timpul instalării. Produsul dispune de un total de 14 puncte de conectare de ieșire, dintre care 3 sunt potrivite pentru cabluri cu secțiune de 25 mm² și 11 pentru cabluri cu secțiune de 4 mm². Terminalele fără șurub pot primi cabluri flexibile de 4 mm² (cu sau fără manșon de capăt), precum și cabluri semirigide și rigide de 6 mm², în timp ce terminalele cu șurub sunt potrivite pentru conectarea cablurilor flexibile și semirigide de 25 mm² și a celor rigide de 16 mm². Blocul poate suporta un curent nominal de 63 A și o tensiune nominală de funcționare de 440 V CA, ceea ce îl face o alegere excelentă pentru majoritatea sistemelor electrice standard. Produsul asigură compatibilitate deplină cu mai multe sisteme populare de la Schneider Electric, inclusiv cu dulapurile de distribuție Resi9, Pragma și Kaedra, integrându-se perfect în infrastructura existentă. Dimensiunile blocului de conectare de împământare LGYT1E14 (67,2 mm lățime, 45,5 mm înălțime și 40,5 mm adâncime) permit un design compact, asigurând în același timp spațiu suficient pentru o conectare corespunzătoare. Cu ajutorul punții de legătură, este posibilă conectarea unor blocuri de conectare suplimentare, deoarece sunt disponibile două sloturi libere pentru punți de legătură suplimentare, ceea ce oferă sistemului o extensibilitate modulară. Produsul poate fi instalat atât încastrat, cât și montat la suprafață, putând fi astfel utilizat în mod flexibil în orice mediu de instalare. Blocul de conexiuni de împământare Schneider Electric Linergy LGYT1E14 are un interval de temperatură de depozitare cuprins între -25 și +60 °C, putând fi astfel utilizat în mod fiabil chiar și în condiții de mediu variate. Produsul este recomandat în special pentru realizarea sistemelor electrice din clădiri comerciale mici și clădiri rezidențiale, unde este importantă asigurarea unor soluții adecvate de împământare pentru o funcționare sigură. Produsul cu numărul de articol LGYT1E14 este fabricat în conformitate cu standardele de calitate Schneider Electric, garantând astfel o funcționare pe termen lung și fără probleme a sistemului electric.
Schneider Electric Resi9 - LGYT1E14 - Bloc de conectare, 14 orificii, cu împământare - Specificații tehnice
Caracteristici generale
Gama de produse: Linergy
Tip de produs: Bloc de conectare
Categorie accesorii/piese separate: Accesorii de conectare
Compatibilitate: Dulap de distribuție Resi9, dulap de distribuție Pragma, dulap de distribuție Kaedra
Culoare: Verde
Date tehnice
Accesorii: 1 buc. punte de legătură
Mod de montare: Încastrat, Montabil la suprafață
Curent nominal [In]: 63 A
Tensiune nominală de funcționare [Ue]: 440 V CA
Număr blocuri de conexiuni: 1 bloc de împământare (cu conexiuni cu șurub și fără șurub) cu 14 ieșiri
Ieșiri bloc de distribuție: 3 x 25 mm² pentru împământare, 11 x 4 mm² pentru împământare
Opțiuni de conectare
Conectări - borne:
Conectori fără șurub (împământare), 11 x 4 mm² (cu manșon flexibil pentru capătul firului)
Conectori cu șurub (împământare), 3 x 25 mm² (flexibili)
Conectori fără șurub (împământare), 11 x 4 mm² (flexibile)
Conectori fără șurub (împământare), 11 x 6 mm² (semirigide)
Conectori fără șurub (împământare), 11 x 6 mm² (rigid)
Conectori cu șurub (împământare), 3 x 16 mm² (rigid)
Conectori cu șurub (împământare), 3 x 25 mm² (semirigid)
Spații libere: pentru 2 punți de legătură pentru conectarea unui alt bloc de conectare
Dimensiuni
Lățime: 67,2 mm
Înălțime: 45,5 mm
Adâncime: 40,5 mm
Domeniu de aplicare
Segment de piață: Comerț cu amănuntul, Consumatori
Date de mediu
Temperatura de depozitare: -25...60 °C
