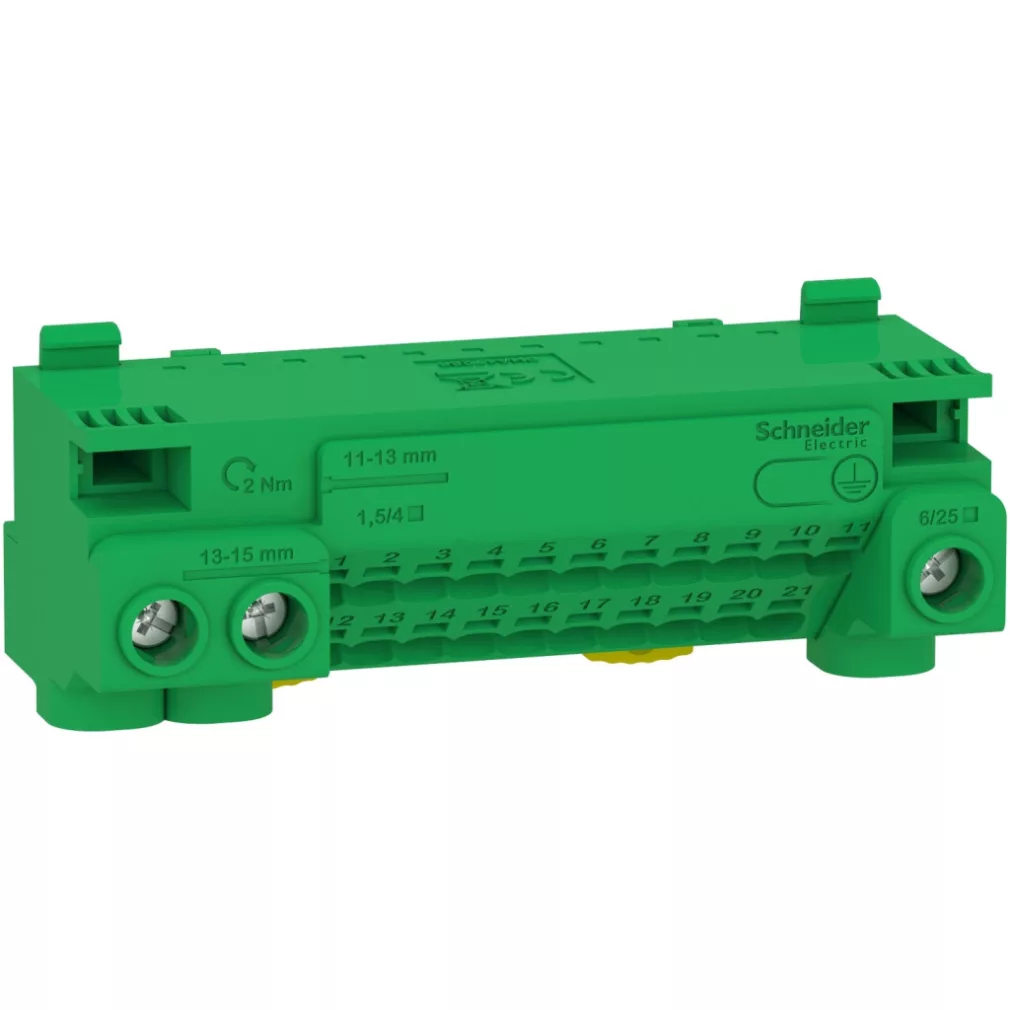

Blocul de conectare de împământare LGYT1E24 din seria Linergy de la Schneider Electric servește drept element de comutare electric de înaltă calitate în sistemele moderne de instalații electrice. Acest produs de culoare verde, cu un design compact, oferă o soluție ideală pentru realizarea conexiunilor de împământare atât în aplicații rezidențiale, cât și în cele comerciale. Modelul LGYT1E24 are un design hibrid special, care combină tehnologiile de conectare cu șurub și fără șurub. Blocul de împământare are în total 24 de puncte de ieșire, dintre care 3 sunt potrivite pentru cabluri cu secțiune de 25 mm² și 21 pentru cabluri cu secțiune de 4 mm². Terminalele cu șurub sunt optimizate pentru cabluri cu secțiune mare, în timp ce conectorii fără șurub sunt ideali pentru cabluri cu diametru mai mic. Opțiunile de conectare sunt extrem de flexibile: terminalele cu șurub sunt potrivite pentru cabluri rigide, semirigide și flexibile cu secțiune de 16-25 mm², în timp ce terminalele fără șurub permit conectarea cablurilor cu secțiune de 4-6 mm², cu sau fără manșon de capăt. Parametrii tehnici ai modelului Schneider Electric LGYT1E24 sunt impresionanți: curent nominal 63 A, tensiune nominală de funcționare 440 V c.a. Este compatibil cu dulapurile de distribuție din seriile Resi9, Pragma și Kaedra, putând fi astfel integrat cu flexibilitate în alte sisteme de produse Schneider Electric. Dimensiunile produsului sunt compacte: 94,2 mm lățime, 45,5 mm înălțime și 40,5 mm adâncime, ceea ce permite o instalare care economisește spațiu. Blocul de conectare de împământare poate fi montat atât încastrat, cât și la suprafață, adaptându-se astfel la diferite condiții de instalare. Produsul este completat de 1 element de legătură (jumper) și dispune de încă 2 orificii libere pentru jumperi suplimentari, care permit conectarea altor blocuri de conectare. Intervalul de temperatură de depozitare al blocului de împământare LGYT1E24 este cuprins între -25 °C și +60 °C, ceea ce asigură o durată lungă de viață a produsului chiar și în condiții de mediu variate. Acesta a fost conceput în principal pentru utilizarea în clădiri rezidențiale și în unități de comerț cu amănuntul, unde împământarea fiabilă a sistemelor electrice este esențială pentru funcționarea în condiții de siguranță. Utilizarea blocului de conexiuni Schneider Electric LGYT1E24 nu este doar o condiție de bază pentru o instalare electrică profesională, ci și un element important pentru siguranța personală și a bunurilor, deoarece instalarea unui sistem de împământare adecvat oferă protecție împotriva defecțiunilor electrice, supratensiunii și altor pericole.
Schneider Electric Resi9 - LGYT1E24 - Bloc de conectare, 24 de orificii, cu împământare - Specificații tehnice
Caracteristici principale
Gama de produse: Linergy
Tip de produs: Bloc de conectare
Categorie accesorii: Accesorii de conectare
Compatibilitate: Dulap de distribuție Resi9, dulap de distribuție Pragma, dulap de distribuție Kaedra
Culoare: Verde
Informații suplimentare
Accesoriu: 1,0 x jumper
Mod de montare: Încastrat, La suprafață
Intensitate nominală [In]: 63 A
Tensiune nominală de funcționare [Ue]: 440 V CA
Număr blocuri de conexiuni: 1 de împământare (conectori cu șurub și fără șurub) cu 24 de ieșiri
Date de conectare
Ieșiri bloc de distribuție: 3 x 25 mm² împământare, 21 x 4 mm² împământare
Conexiuni - terminale:
Conectori fără șurub (împământare), 21 x 6 mm² (semirigid)
Conectori fără șurub (împământare), 21 x 4 mm² (cu manșon flexibil)
Conectori cu șurub (împământare), 3,0 x 16 mm² (rigid)
Conectori cu șurub (împământare), 3,0 x 25 mm² (flexibil)
Conectori cu șurub (împământare), 3,0 x 25 mm² (semirigid)
Conectori fără șurub (împământare), 21 x 6 mm² (rigid)
Conectori fără șurub (împământare), 21 x 4 mm² (flexibil)
Orificii libere: 2 pentru conectarea altor blocuri de conectare
Dimensiuni și aplicații
Lățime: 94,2 mm
Înălțime: 45,5 mm
Adâncime: 40,5 mm
Segment de piață: Comerț cu amănuntul, Consumatori
Condiții de mediu
Temperatura de depozitare: -25…60 °C
