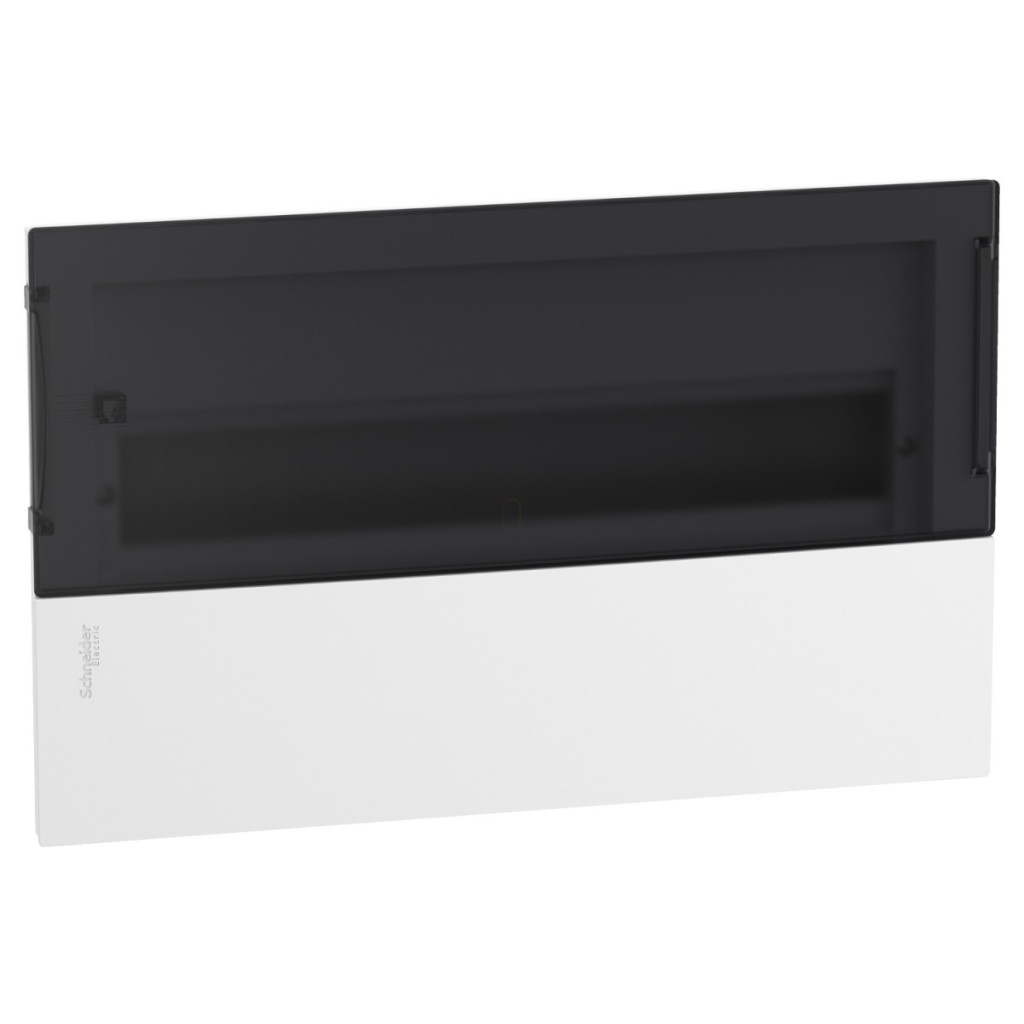

Tabloul de distribuție compact Schneider Electric RESI9 Mini Pragma MIP22118S este alegerea ideală pentru instalațiile electrice rezidențiale și comerciale de mici dimensiuni, dacă ești în căutarea unei soluții compacte, estetice și ușor de instalat. Această cutie de distribuție modulară, cu design încastrat, este prevăzută pentru 18 module de 18 mm, fiind astfel alegerea perfectă pentru instalarea sistemelor electrice în locuințe, birouri mici sau magazine. Modelul MIP22118S are o ușă transparentă de culoare fum, care asigură un aspect elegant, permițând în același timp verificarea ușoară a stării modulelor din interior. Distribuitorul are un grad de protecție IP40, care oferă o protecție adecvată împotriva prafului și a impurităților mici, precum și asigură o durată de viață lungă a componentelor electrice amplasate în interiorul acestuia. Produsul are, de asemenea, o rezistență la impact de gradul IK07, astfel încât rezistă la impacturile mecanice minore care apar în timpul utilizării zilnice. Ca parte a seriei Schneider Electric RESI9 MP, această cutie de distribuție mică se mândrește cu numeroase funcții practice. Montarea este mult facilitată de șina DIN asimetrică de 35 mm, pe care dispozitivele modulare pot fi fixate cu ușurință prin clipare. Tabloul de distribuție conține 1 bornieră de împământare (PE) și 1 bornieră de neutru (N), ambele având 16 ieșiri, care pot fi utilizate pentru diferite secțiuni de cablu: 2 x 16 mm², 8 x 10 mm² și 6 x 6 mm². Aceste borne sunt cu fixare prin șurub, ceea ce asigură o conexiune electrică fiabilă. Curentul nominal maxim al distribuitorului este de 63 A, oferind astfel o putere suficientă pentru majoritatea aplicațiilor casnice și comerciale. Micul distribuitor MIP22118S este fabricat din material termoplastic, care este suficient de robust, dar în același timp ușor și ușor de manevrat. Panoul frontal este alb (RAL 9003), iar ușa de culoare fum are, de asemenea, codul de culoare RAL 9003, astfel încât se integrează perfect în soluțiile moderne de design interior. Designul permite montarea încastrată, dimensiunea de montare în perete fiind de 378 mm lățime și 228 mm înălțime, în timp ce dimensiunea vizibilă exterioară este de 402 mm x 252 mm. Adâncimea totală este de 98 mm, din care 80 mm sunt încastrate în perete. Adâncimea utilă interioară este de 76 mm, ceea ce asigură suficient spațiu pentru aparatele modulare și cablaj. Introducerea cablurilor este facilitată de orificiile pre-decupate, astfel încât nu este necesară realizarea acestora printr-o operațiune separată. Versiunea fără placă de montare simplifică instalarea și mărește spațiul disponibil pentru aparate.
Schneider Electric RESI9 Mini Pragma - MIP22118S -Tablou de distribuție mic, ușă transparentă de culoare fum, încastrat, 1x18 module, șină PEN, complet, alb date tehnice
Caracteristici principale
Gama de produse: Resi9
Denumirea produsului: Resi9 MP
Tipul produsului: Distribuitor mic
Execuție: Distribuitor mic modular
Număr de module pe rând: 18 (18 mm)
Număr de rânduri: 1
Tipul ușii: Culoare fum
Dimensiuni
Lățime: În perete: 378 mm, Exterior: 402 mm
Înălțime: În perete: 228 mm, Exterior: 252 mm
Adâncime: Exterior: 18 mm, În perete: 80 mm, Total: 98 mm
Adâncime interioară: 76 mm
Date suplimentare
Mod de montare: Încastrat
Unități de divizare de 9 mm: 36
Număr total de module de 18 mm: 18
Intensitate nominală a curentului: 63 A
Tip de șină: 35 mm asimetrică
Placă de montare: Fără placă de montare
Introducere cablu: Orificii pre-decupate
Funcția bornelor: Pământ / neutru
Număr de borne: 1 pământ (cu șurub) cu 16 ieșiri, 1 neutru (cu șurub) cu 16 ieșiri
Ieșiri: 2 x 16 mm² împământare și neutru, 8 x 10 mm² împământare și neutru, 6 x 6 mm² împământare și neutru
Material: Panou posterior: tehnoplastic, Ușă: tehnoplastic, Panou frontal: tehnoplastic
Culoare: Panou frontal: alb (RAL 9003), Ușă: fum (RAL 9003)
Caracteristici de mediu
Domeniu de aplicare: Comerț cu amănuntul, Rezidențial
Standarde: IEC 60670-1, IEC 60670-24
Certificări de calitate: IMQ
Rezistență la foc: Ușă: 650 °C, Panou spate: 650 °C, Panou frontal: 650 °C
Grad de protecție IP: IP40
Grad de rezistență la impact IK: IK07
Temperatura mediului: -25...60 °C
