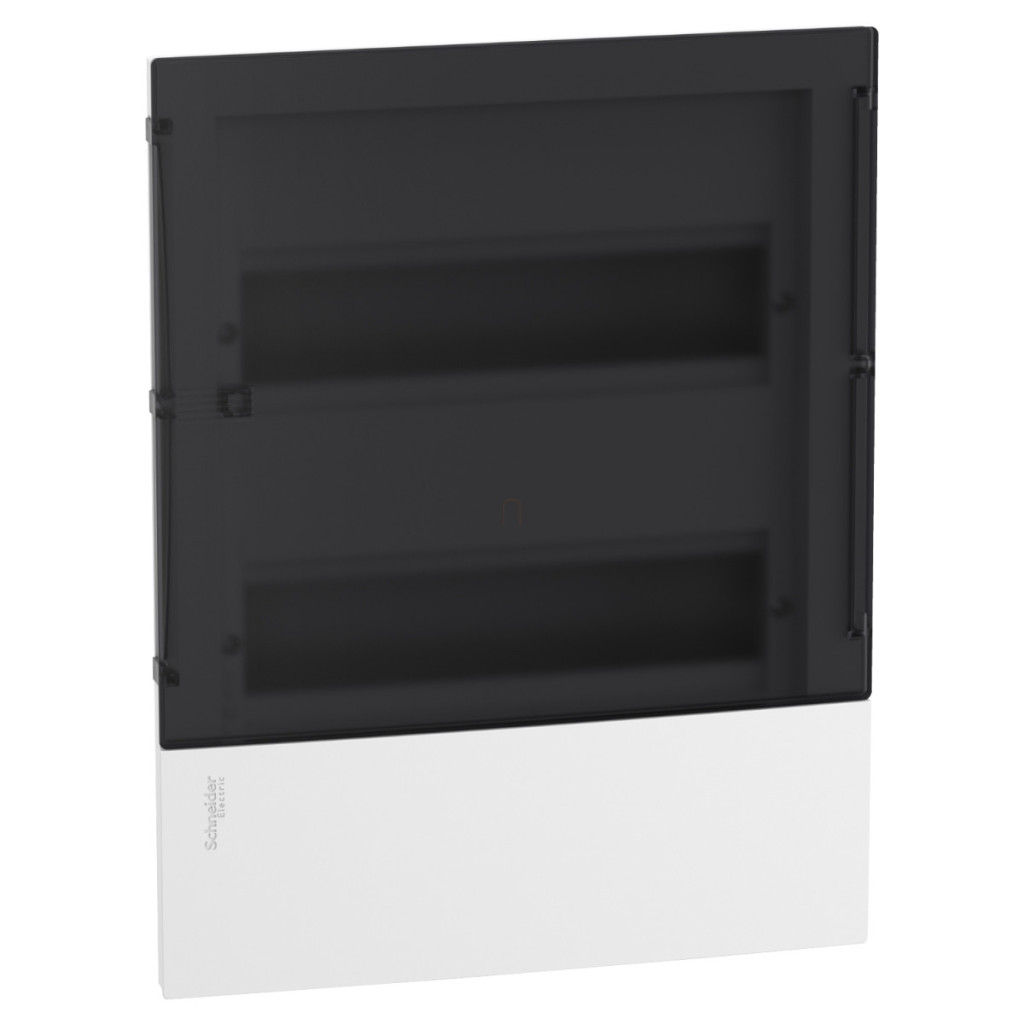

Tabloul electric de distribuție Schneider Electric din seria RESI9 Mini Pragma, cu numărul de model MIP22212S, este alegerea perfectă atât pentru locuințe, cât și pentru spații comerciale. Acest model cu design încastrat, cu ușa sa transparentă, de culoare fumurie, conferă un aspect elegant oricărui spațiu interior, asigurând în același timp protecția și accesibilitatea ușoară a dispozitivelor modulare. Distribuitorul mic MIP22212S poate găzdui un total de 24 de module de 18 mm în 2 rânduri orizontale (12 module pe rând), ceea ce îl face ideal pentru configurarea sistemelor electrice de dimensiuni medii în clădiri rezidențiale sau spații comerciale mai mici. Clasa de protecție IP40 oferă o protecție adecvată împotriva prafului și a contactului accidental, în timp ce clasa IK07 asigură o rezistență mecanică corespunzătoare. Carcasa din material termoplastic (partea din spate, ușa și panoul frontal) garantează rezistență la foc conform testului cu filament incandescent la 650 °C, ceea ce înseamnă un nivel ridicat de siguranță. Din punct de vedere tehnic, mini-distribuitorul RESI9 MP este dimensionat pentru o intensitate nominală a curentului de 63 A și dispune de o șină asimetrică de 35 mm. Micul distribuitor este livrat cu puncte de intrare a cablurilor pre-decupate, ceea ce facilitează lucrările de instalare. O caracteristică deosebit de utilă este cea a 1 clemă de împământare și a 1 clemă de neutru, ambele în variantă cu șurub, cu câte 16 ieșiri fiecare. Bornele sunt potrivite pentru cabluri de dimensiuni variate: cabluri cu secțiune de 2 x 16 mm², 8 x 10 mm² și 6 x 6 mm², atât pentru împământare, cât și pentru neutru. Dimensiunile distribuitorului se potrivesc perfect cerințelor moderne de instalații tehnice de clădiri: încastrat în perete are o lățime de 270 mm și o înălțime de 353 mm, în timp ce dimensiunile exterioare sunt de 294 mm x 377 mm. Adâncimea totală este de 98 mm, din care 80 mm sunt încastrați în perete, iar 18 mm ies în afară. Adâncimea interioară de 76 mm asigură spațiu suficient pentru așezarea confortabilă a cablurilor și pentru o cablare corespunzătoare. Intervalul larg de temperatură de funcționare (-25...60 °C) permite o funcționare fiabilă în condiții de mediu variabile. Calitatea distribuitorului Schneider Electric MIP22212S este garantată de certificatul de calitate IMQ și de conformitatea cu standardele IEC 60670-1 și IEC 60670-24.
Schneider Electric RESI9 Mini Pragma - MIP22212S -Tablou de distribuție mic, ușă transparentă de culoare fum, încastrat, 2x12 module, șină PEN, complet, alb date tehnice
Caracteristici principale
Gama de produse: Resi9
Denumire produs: Resi9 MP
Tipul produsului: Tablou de distribuție mic
Tipul tabloului de distribuție mic: Tablou de distribuție mic modular
Număr de module pe rând: 12 module de 18 mm
Număr de rânduri orizontale: 2
Tipul ușii: Culoare fum

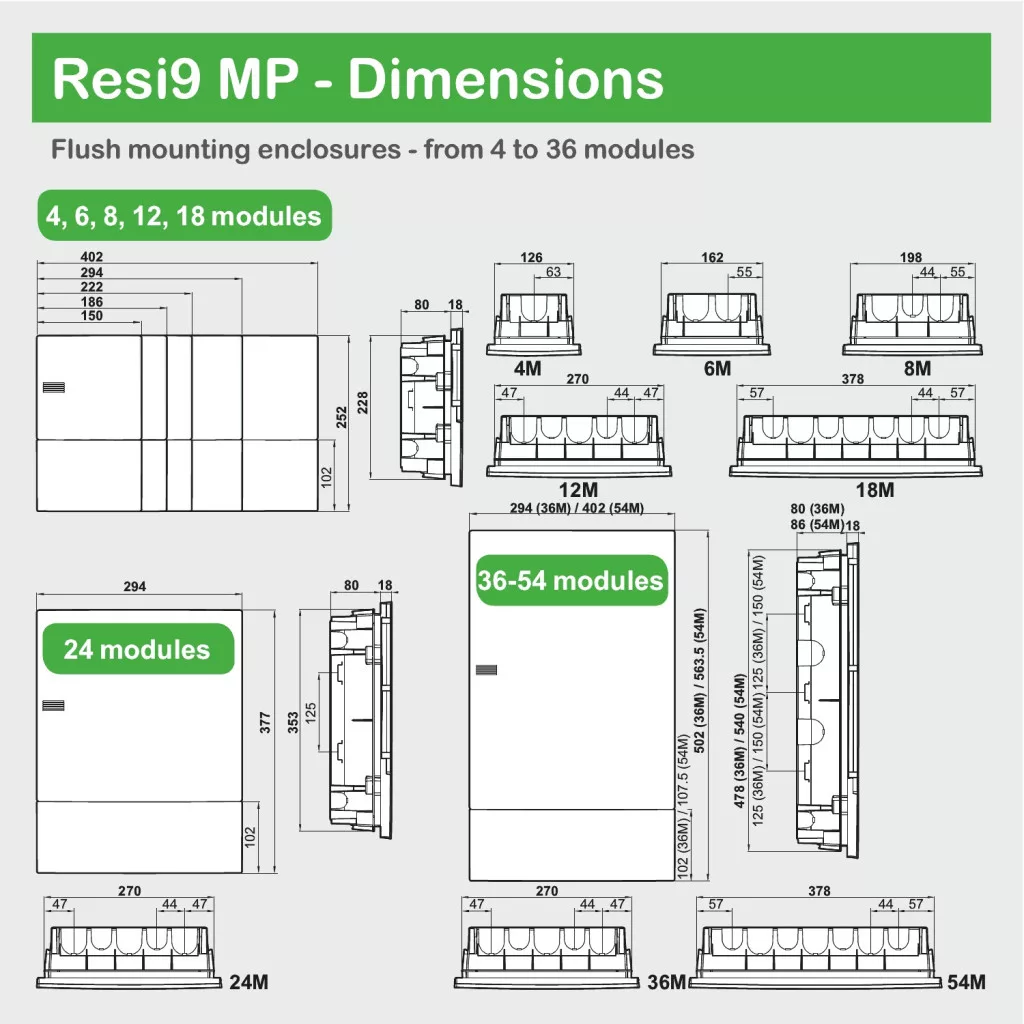

Lățime: În perete: 270 mm, Exterior: 294 mm
Înălțime: În perete: 353 mm, Exterior: 377 mm
Adâncime: Exterior: 18 mm, În perete: 80 mm, Total: 98 mm
Informații suplimentare

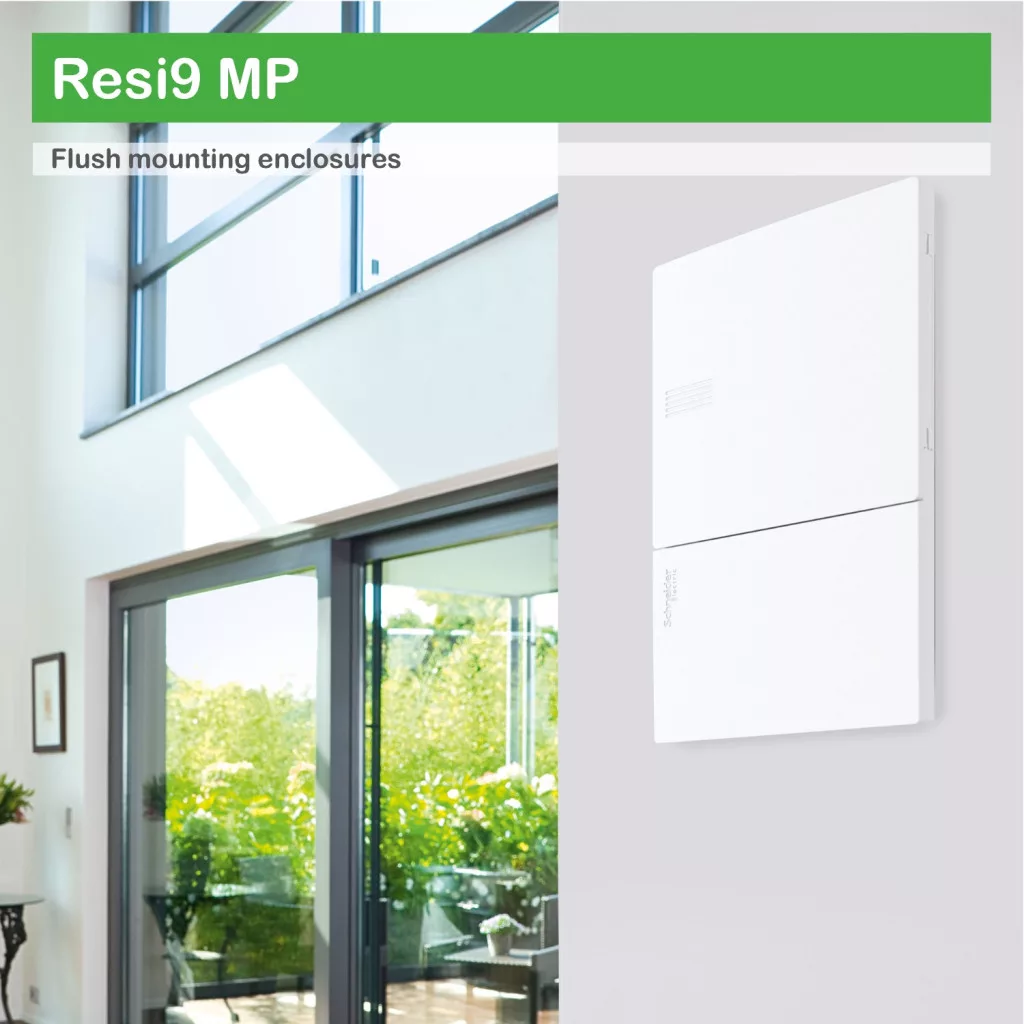

Mod de montare: Încastrat
Număr de pasuri de 9 mm: 24
Număr total de module de 18 mm: 24
Curent nominal [A]: 63 A

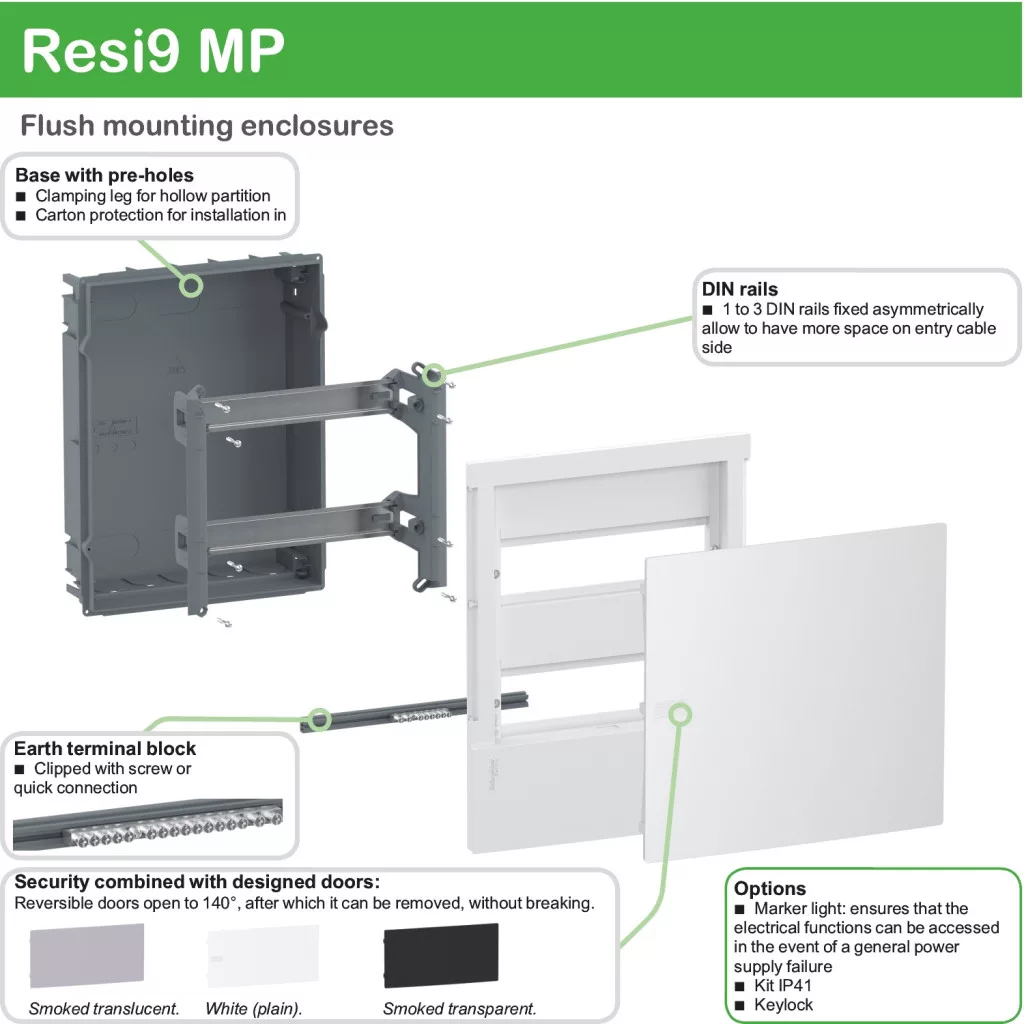

Tipul șinei: Șină asimetrică de 35 mm
Descrierea plăcii de montare: Fără placă de montare
Introducere cablu: Orificii pre-decupate
Funcția bornelor: Pământ / zero
Număr de borne: 1 pământ (cu șurub) cu 16 ieșiri, 1 zero (cu șurub) cu 16 ieșiri
Ieșiri bloc de distribuție: 2 x 16 mm² pentru împământare, 2 x 16 mm² pentru neutru, 6 x 6 mm² pentru împământare, 6 x 6 mm² pentru neutru, 8 x 10 mm² pentru împământare, 8 x 10 mm² pentru neutru
Materialul distribuitorului secundar: Partea din spate: tehnoplastic, Ușă: tehnoplastic, Panou frontal: tehnoplastic
Adâncime interioară: 76 mm
Culoare: Panou frontal: alb (RAL 9003), Ușă: fum (RAL 9003)
Mediu
Segment de aplicare: Comerț cu amănuntul, Rezidențial
Standarde: IEC 60670-1, IEC 60670-24
Certificări de calitate: IMQ
Rezistență la foc: Ușă: 650 °C, Partea din spate: 650 °C, Fața: 650 °C
Grad de protecție IP: IP40
Grad de protecție IK: IK07
Temperatura de funcționare: -25...60 °C
