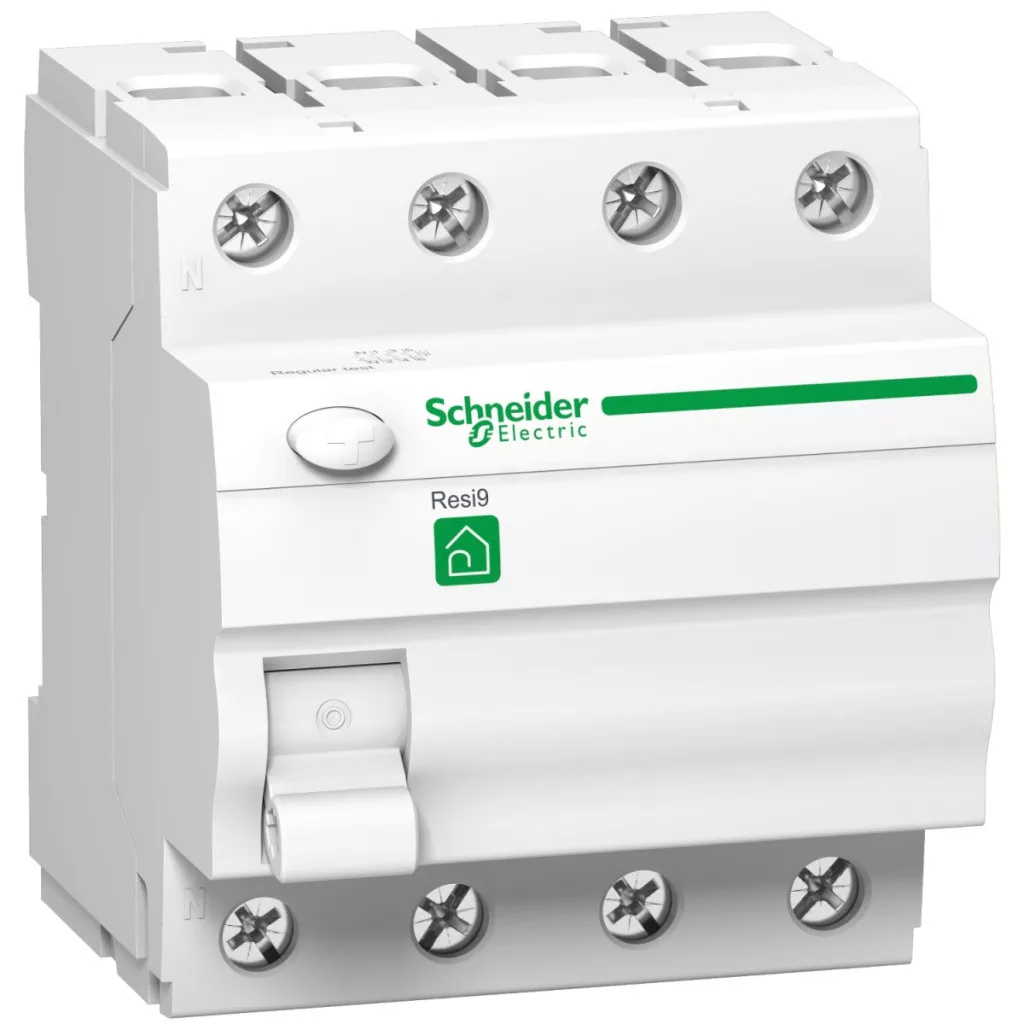

Întrerupătorul diferențial de tip R9R11440 din gama de produse Schneider Electric Resi9 este o soluție profesională de protecție electrică care oferă protecție fiabilă pentru sistemele electrice. Acest disjunctor de curent rezidual (RCCB) cu 4 poli, curent nominal de 40 A, tip CA, sensibilitate de 30 mA este o alegere excelentă pentru rețelele electrice din clădiri rezidențiale, birouri și facilități comerciale. Sarcina principală a dispozitivului de curent rezidual Resi9 R9R11440 este de a asigura siguranța vieții - cu o sensibilitate la curent de defect de 30 mA, acesta se deconectează imediat când detectează un curent de scurgere în sistem, protejând astfel utilizatorii de șocuri electrice. Datorită designului său CA, acesta oferă în primul rând protecție împotriva curenților de defect sinusoidali de curent alternativ, fiind perfect adecvat pentru majoritatea aplicațiilor domestice și comerciale standard. Designul cu 4 poli al dispozitivului permite protecția completă a sistemelor trifazate, cu o poziție neutră în stânga. Dispozitivul are declanșare instantanee, ceea ce înseamnă că se activează fără întârziere atunci când este detectat un curent de defect. Din punct de vedere tehnic, R9R11440 are parametri impresionanți: o tensiune nominală de funcționare de 400 V la 50/60 Hz, o tensiune de izolare de 440 V și o tensiune de rezistență de 4 kV. Capacitatea de întrerupere a disjunctorului (Im) este de 500 A conform EN/IEC 61008-2-1, în timp ce curentul de scurtcircuit condiționat este de 3 kA. Produsul are, de asemenea, o toleranță la supratensiune de 250 A. Dispozitivul afișează starea sa curentă cu un indicator simplu ON/OFF și este ușor de utilizat cu ajutorul manetei comutatorului. Designul modular al dispozitivului ocupă unități de spațiere de 8 x 9 mm pe șina DIN, oferind o protecție compactă, dar eficientă. Cu dimensiunile sale (lățime: 77 mm, înălțime: 84 mm, adâncime: 92 mm, adâncime de instalare: 44 mm), se potrivește bine în dulapurile de distribuție modulare moderne, iar culoarea sa albă asigură un aspect estetic. RCCB R9R11440 este conectat folosind blocuri terminale de tip tunel, care sunt potrivite atât pentru cabluri flexibile, cât și pentru cabluri rigide. Dispozitivul poate acomoda fire flexibile cu o secțiune transversală de 1-25 mm² (cu sau fără manșoane) și fire rigide cu o secțiune transversală de 1-35 mm² atât în partea superioară, cât și în cea inferioară. Cuplul de strângere al punctelor de conectare este de 3,5 Nm. Protecția IP20 a dispozitivului oferă protecție de bază la atingere, în timp ce carcasa sa modulară asigură protecție IP40. Intervalul său de temperatură de funcționare este între -5 °C și +40 °C, iar depozitarea se poate face între -30 °C și +70 °C. Durata sa de viață mecanică este de 20.000, în timp ce durata de viață electrică este de 10.000 de cicluri de comutare sub sarcină AC-1. Produsul este conform cu standardul EN/IEC 61008-2-1 și are certificări EAC și AENOR, care garantează calitatea și fiabilitatea.
Schneider Electric Resi9 - R9R11440 - întrerupător automat, clasă CA, 4P, 40A, 30mA date tehnice
Date generale
Familia de produse: Resi9
Denumirea produsului: Resi9 RCCB
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Număr de piesă al producătorului: R9R11440
Caracteristici tehnice
Poli: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA conform EN/IEC 61008-2-1
Timp de întârziere a protecției la curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip AC
Capacitate nominală de întrerupere și conectare: Im 500 A conform EN/IEC 61008-2-1
Curent nominal condiționat de scurtcircuit: 3 kA
Certificare de calitate: AENOR
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 400 V CA 50/60 Hz
Tensiune nominală de izolație: 440 V
Tensiune nominală de impuls rezistentă: 4 kV
Supracurent: 250 A
Mod de control: Manetă de comutare
Indicație locală: Indicator ON/OFF
Metodă de montare: Snap-in
Suprafață de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Partea inferioară: biconnect
Unități cu pas de 9 mm: 8
Înălțime: 84 mm
Lățime: 77 mm
Adâncime: 92 mm
Adâncime de instalare: 44 mm
Culoare: Alb
Durată de viață electrică: AC-1: 10.000 de cicluri
Conexiuni
Conexiuni - blocuri terminale: Blocuri terminale de tip tunel (superioare sau inferioare) - 1...25 mm² - cu manșoane flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) - 1...25 mm² - flexibile
Blocuri terminale de tip tunel (superioare sau inferioare) - 1...35 mm² - rigide
Cuplu de strângere: 3,5 N.m sus sau jos
Caracteristici de mediu
Standarde: EN/IEC 61008-2-1
Certificări de produs: EAC
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 2
Temperatura ambiantă de funcționare: -5...40 °C
Temperatură ambiantă de depozitare: -30...70 °C
