Barele colectoare R9XFH212 din seria Resi9 de la Schneider Electric reprezintă o soluție profesională de instalare electrică de înaltă calitate, concepută special pentru instalațiile moderne de distribuție. Această bară colectoare specială este un element de sistem compact cu configurație 1L+N, lungime de 12 module și curent nominal de 63 A, care simplifică și accelerează semnificativ conectarea dispozitivelor modulare în tablourile de distribuție. Designul produsului este conceput special pentru o instalare rapidă și sigură. Barele colectoare cu montare orizontală sunt fabricate cu un pas de 18 mm, iar punctele de conectare de tip furcă asigură o conexiune electrică fiabilă. Bara colectoare dispune de 6 locuri de conectare cu distribuție N+1L, unde la fiecare loc de conectare se poate conecta un aparat 1P+N sau 2P. Distanța dintre punctele de conectare adiacente este de 36 mm, iar șina este prevăzută cu marcaje L1 și L2, ceea ce facilitează conectarea corectă. Produsul este, în mod implicit, de tip tăiabil, astfel încât poate fi adaptat la lungimea necesară, în funcție de cerințele de instalare. Printre parametrii tehnici ai șinei colectoare Resi9 se remarcă curentul nominal de funcționare de 63 A (la o temperatură ambiantă de 40 °C), tensiunea de funcționare de 230 V c.a. fază/neutru, precum și tensiunea de izolație de 500 V c.a. Produsul are o lățime totală de 220 mm și este disponibil în culoarea albă (RAL 9003). Șina colectoare, proiectată pentru a fi integrată în sistemul biconnect, conține 24 de pasuri de 9 mm. Barele sunt complet izolate, ceea ce sporește siguranța instalării și previne accidentele cauzate de contactul accidental. Barele colectoare Schneider Electric R9XFH212 sunt compatibile cu gamele de aparate Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB și Resi9 SWITCH, fiind astfel extrem de versatile pentru utilizarea în diverse instalații de distribuție. Produsul este conform cu standardul EN/IEC 61439-1, deține certificare CE și are o rezistență excelentă la foc cu filament incandescent la 960 °C (conform IEC 60695-2-1, timp de 30 de secunde), precum și un grad de poluare de nivel 3. Această bară colectoare este alegerea ideală pentru toate aplicațiile de instalații electrice în care este importantă o instalare rapidă, fiabilă și sigură, precum și siguranța funcționării pe termen lung.

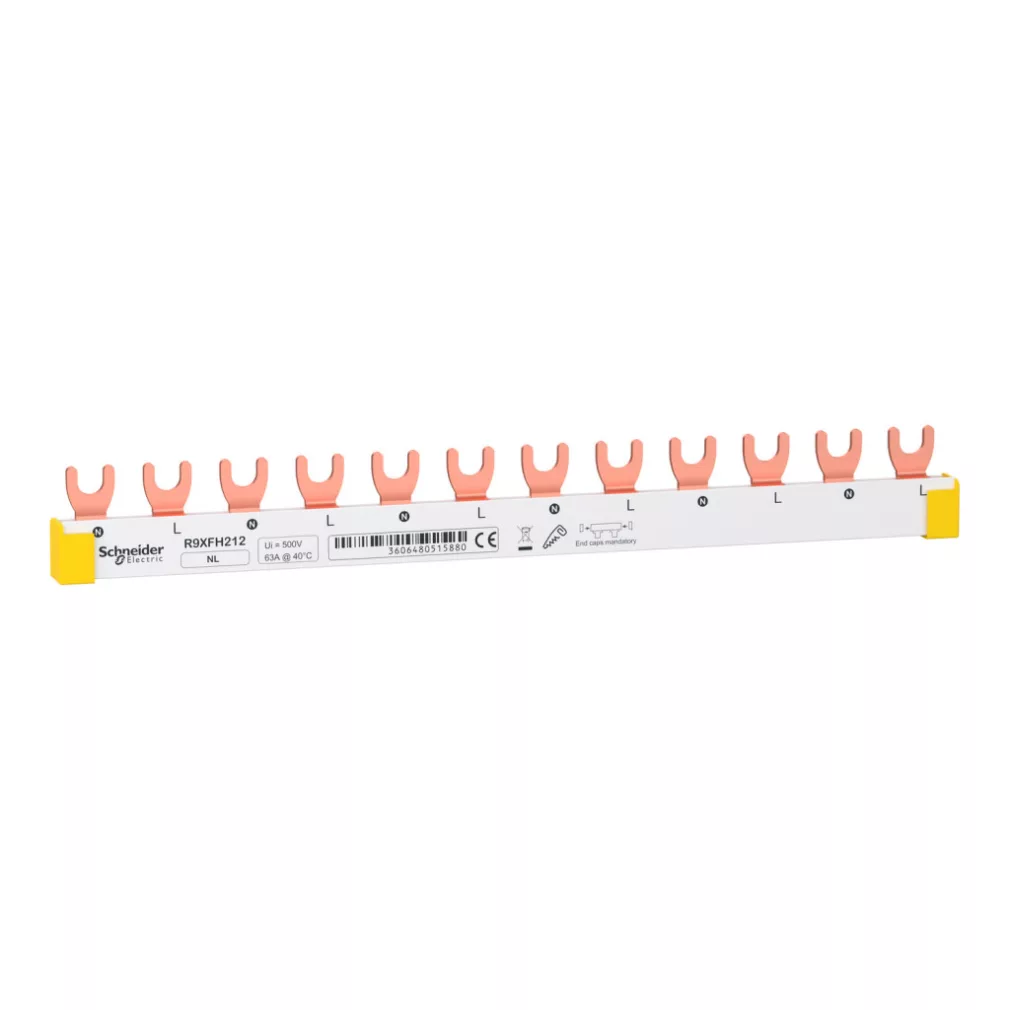

Schneider Electric Resi9 - R9XFH212 - bară colectoare, 2P, 12 compartimente - date tehnice
Caracteristici principale
Gama de produse: Resi9
Tip de produs: Bară colectoare
Mod de montare: Orizontal
Categorie accesorii: Accesoriu de conectare
Descrierea liniilor: 1L + N
Lungime în module de 18 mm: 12
Standarde: EN/IEC 61439-1
Certificări de produs: CE
Date suplimentare
Număr de locuri de conectare: 6 locuri N + 1 L
Poli ai unui loc de conectare: 1 x 1P + N sau 1 x 2P
Distanța de conectare: 18 mm
Tipul conectorului: Cu furcă
Distanța dintre locurile de conectare: 36 mm
Marcaj: L1 L2
Izolație: Izolat
Configurația dispozitivului: Tăiabil
Curent nominal de funcționare [Ie]: 63 A la 40 °C
Tensiune nominală de funcționare [Ue]: 230 V CA fază/neutru
Tensiune nominală de izolație [Ui]: 500 V CA
Loc de montare: Jos, pentru sistem biconnect
Intervale de 9 mm: 24
Lățime: 220 mm
Culoare: Alb (RAL 9003)
Compatibilitate
Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform standardului IEC 60695-2-1
Grad de poluare: 3
