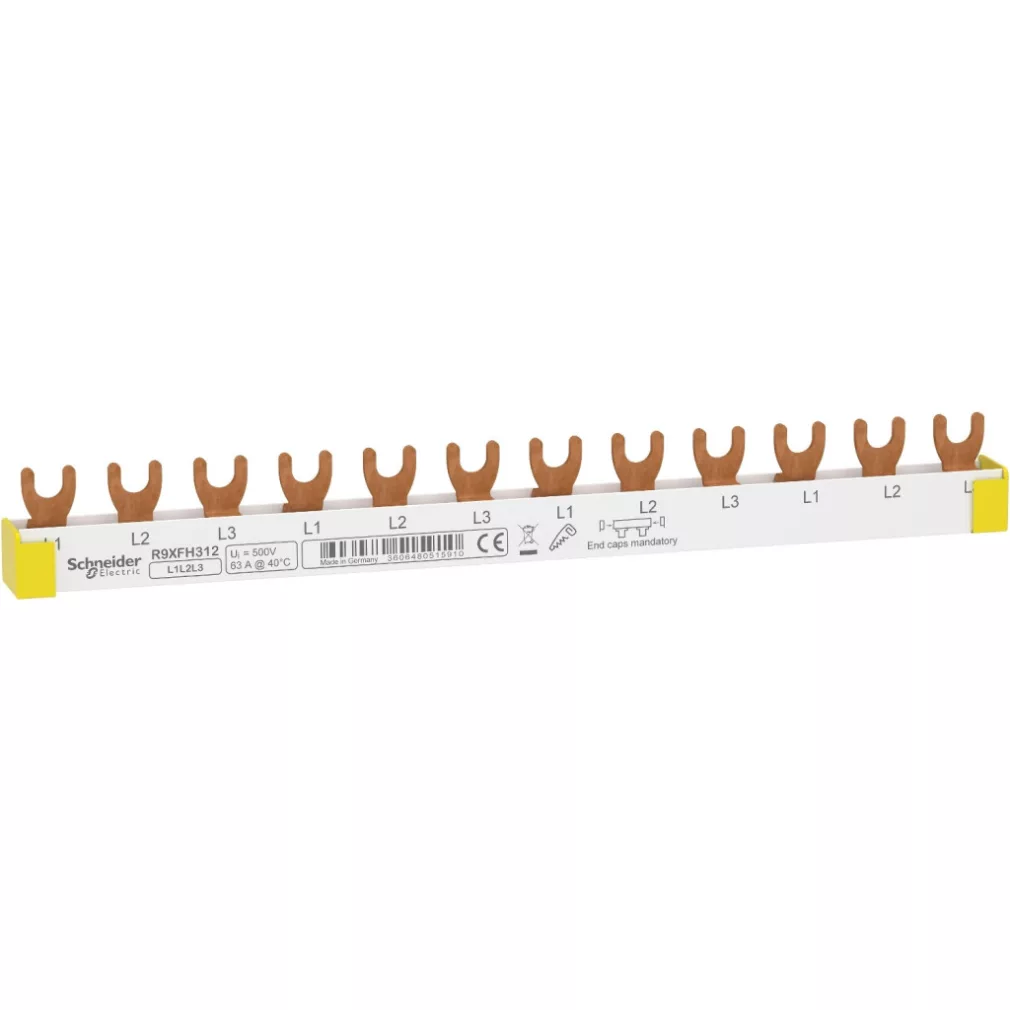

Barele colectoare trifazate din seria Resi9 de la Schneider Electric, modelul R9XFH312, reprezintă o soluție profesională pentru construirea dulapurilor electrice, care simplifică și accelerează semnificativ instalarea sistemelor de distribuție electrică. Această bară colectoare cu montare orizontală, de tip 3L (trifazată), are o lungime de 12 module și o distanță de pas de 18 mm, astfel încât se potrivește perfect cu dispozitivele modulare din seriile Resi9 și Acti9. Bară colectoare R9XFH312 are un curent nominal de funcționare de 63 amperi la o temperatură ambiantă de 40 °C, iar tensiunea nominală de funcționare este de 400 V CA între faze. Tensiunea de izolație este de 500 V CA, ceea ce asigură o protecție electrică excelentă. Produsul conține 4 puncte de conectare în configurație 3L, fiecare punct de conectare având o configurație 1×3P. Distanța dintre punctele de conectare este de 54 mm, iar marcajele L1, L2, L3 identifică clar fazele. Barele izolate, prevăzute cu conectori de tip furcă, pot fi tăiate, astfel încât pot fi dimensionate în mod flexibil pentru aplicația specifică. Barele colectoare Schneider Electric Resi9 au o compatibilitate excelentă, deoarece, pe lângă seriile Acti9 și Acti9 K60, se potrivesc perfect cu întrerupătoarele mici Resi9 MCB, întrerupătoarele combinate Resi9 RCBO, întrerupătoarele de curent Resi9 RCCB și întrerupătoarele Resi9. Barele colectoare se pot fixa în partea inferioară a cutiei de distribuție, prin conexiune biconnect, au o lățime de 220 mm și sunt de culoare albă (RAL 9003). Gradul de poluare este clasificat la nivelul 3, astfel încât pot fi utilizate în mod fiabil și în medii industriale. Rezistența la foc este excelentă, rezistând la o temperatură de 960 °C timp de 30 de secunde, conform standardului IEC 60695-2-1. Produsul este conform cu standardul EN/IEC 61439-1 și deține certificarea CE, care garantează calitatea și utilizarea în condiții de siguranță.
Schneider Electric Resi9 - R9XFH312 - bară colectoare, 3P, 12 secțiuni date tehnice
Caracteristici generale
Gama de produse: Resi9
Tipul produsului: Bară colectoare
Mod de montare: Orizontal
Categorie accesorii: Accesoriu de conectare
Număr de faze: 3L
Lungime modul: 12 (modul de 18 mm)
Standarde: EN/IEC 61439-1
Certificări: CE
Caracteristici tehnice detaliate
Număr de puncte de conectare: 4 puncte de conectare 3L
Configurația polilor: 1 x 3P
Distanță de separare: 18 mm
Tip de conector: Furcă
Distanță între punctele de conectare: 54 mm
Marcaj: L1 L2 L3
Izolație: Izolat
Execuție: Tăiabil
Curent nominal de funcționare: 63 A (la 40 °C)
Tensiune nominală de funcționare: 400 V CA între faze
Tensiune nominală de izolație: 500 V CA
Loc de montare: Jos, pe conexiunea biconnect
Număr de pasuri de 9 mm: 24
Lățime: 220 mm
Culoare: Alb (RAL 9003)
Compatibilitate
Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3
