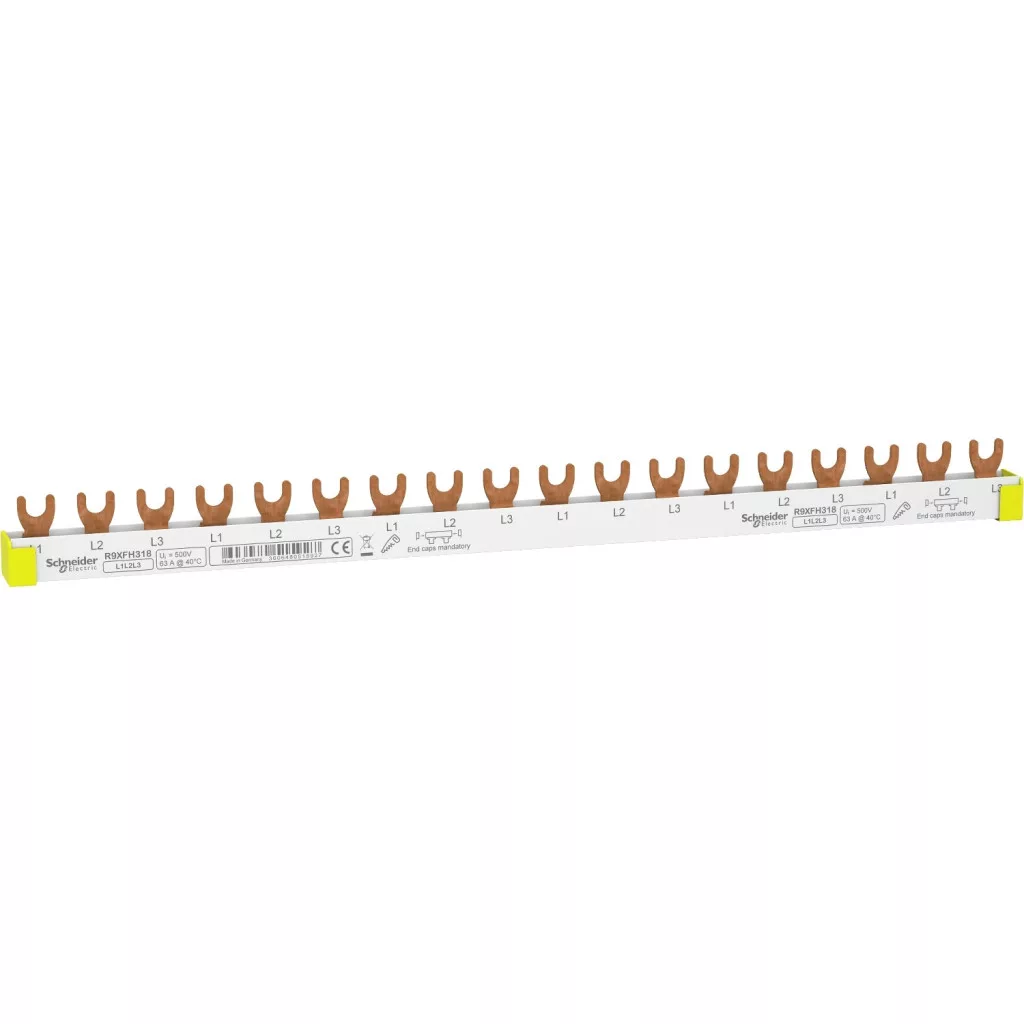

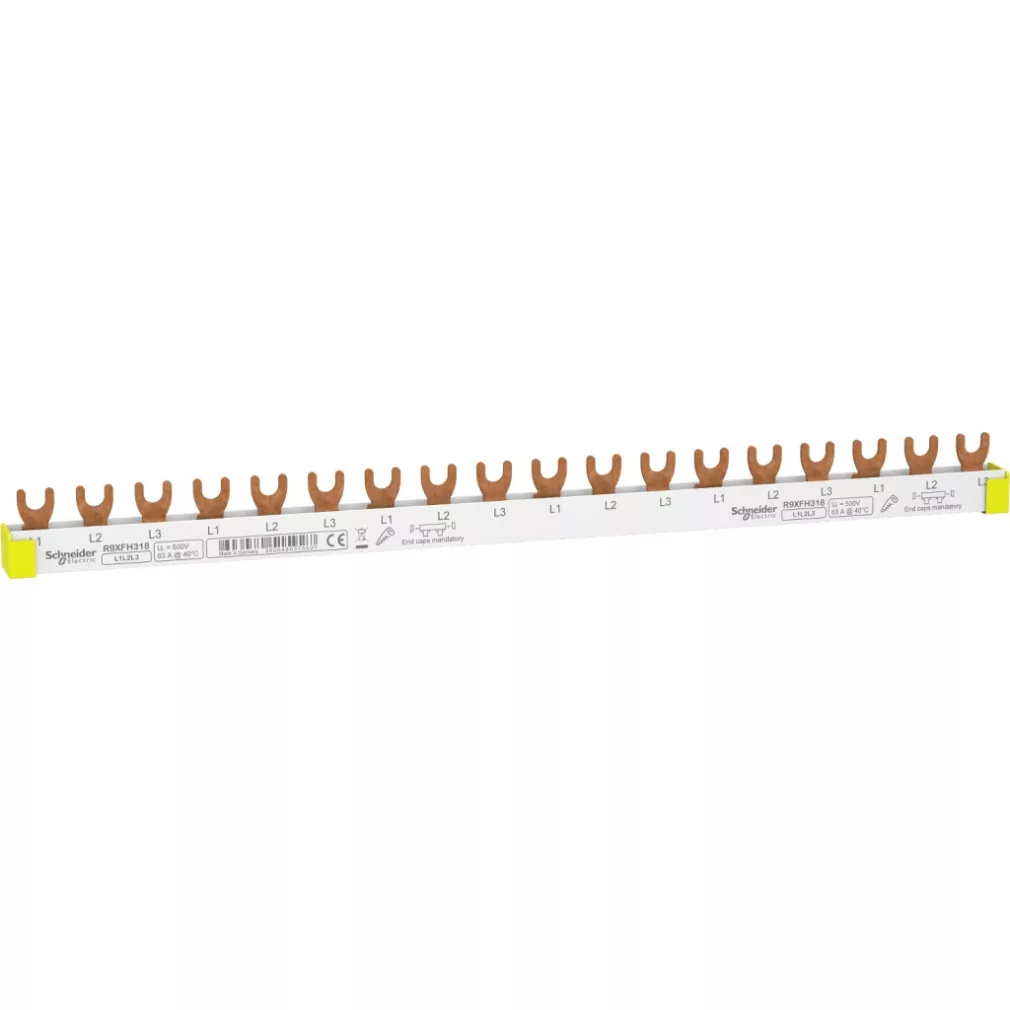

Barele colectoare Schneider Electric Resi9 R9XFH318 reprezintă un accesoriu inovator pentru distribuția energiei electrice, conceput special pentru a asigura o alimentare eficientă cu energie electrică a sistemelor moderne de tehnică a clădirilor. Această bară colectoare cu 3 poli (3L) este disponibilă pe o lungime de 18 module și poate suporta un curent nominal de 63 amperi, ceea ce o face ideală pentru instalarea sistemelor electrice în clădiri de dimensiuni mici și medii. Designul produsului este extrem de practic, având o distanță de pas de 18 mm, compatibilă cu cele mai răspândite dispozitive modulare. Barele colectoare oferă 6 puncte de conectare 3L, fiecare punct de conectare putând fi utilizat în configurația 1x3P. Distanța dintre conexiuni este de 54 mm, iar polii sunt marcați clar cu L1, L2, L3 pentru a facilita instalarea. Barele colectoare Schneider Electric R9XFH318 au un tip de conectare cu furcă și sunt fabricate într-o versiune complet izolată, ceea ce oferă siguranță maximă în timpul instalării și utilizării. Un avantaj unic este faptul că, dacă este necesar, pot fi tăiate la dimensiune, astfel încât pot fi adaptate în mod flexibil la cerințele specifice de instalare. Parametrii electrici ai barei colectoare sunt, de asemenea, remarcabili: curent nominal de funcționare de 63 A la 40 °C, tensiune nominală de funcționare fază-fază de 400 V c.a. și tensiune de izolație de 500 V c.a. Produsul poate fi montat în poziție inferioară, pe sistemul biconnect, și are o lățime de 320 mm. Este disponibil în culoarea albă (RAL 9003), care se potrivește bine cu aspectul celorlalte elemente din gama de produse Resi9. Gradul de poluare este clasificat la nivelul 3, ceea ce indică faptul că produsul funcționează fiabil chiar și în medii industriale. Caracteristicile sale de rezistență la foc sunt, de asemenea, excelente, deoarece îndeplinește cerințele testului la 960 °C (30 de secunde) conform standardului IEC 60695-2-1. Barele colectoare Schneider Electric R9XFH318 sunt perfect compatibile cu numeroase alte game de produse, inclusiv Acti9, Acti9 K60, precum și diferite elemente din seria Resi9 (MCB, RCBO, RCCB, SWITCH). Această versatilitate permite electricienilor și proiectanților de sisteme să configureze în mod flexibil sistemul de distribuție electrică pentru diferite domenii de aplicare. Produsul deține certificarea CE și este conform cu standardul EN/IEC 61439-1, ceea ce garantează calitatea și funcționarea în condiții de siguranță. Barele colectoare Schneider Electric R9XFH318 reprezintă alegerea profesională pentru instalarea sistemelor electrice în clădiri rezidențiale și spații comerciale de mici dimensiuni, unde performanța fiabilă și funcționarea în condiții de siguranță sunt esențiale.
Schneider Electric Resi9 - R9XFH318 - bară colectoare, 3P, 18 compartimente - date tehnice
Caracteristici principale
Gama de produse: Resi9
Tip de produs: Bară colectoare
Mod de montare: Orizontal
Categorie accesorii: Accesorii de conectare
Descrierea liniilor: 3L
Lungime în module de 18 mm: 18
Standarde: EN/IEC 61439-1
Certificări de produs: CE
Parametri tehnici detaliați
Număr de puncte de conectare: 6 puncte 3L
Configurația polilor la un punct de conectare: 1 x 3P
Distanța de separare a conexiunilor: 18 mm
Tipul conectorului: Cu furcă
Distanța dintre punctele de conexiune: 54 mm
Marcaj: L1 L2 L3
Izolație: Izolat
Execuție: Tăiabil la dimensiune
Intensitate nominală de funcționare [Ie]: 63 A la 40 °C
Tensiune nominală de funcționare [Ue]: 400 V CA fază/fază
Tensiune nominală de izolație [Ui]: 500 V CA
Loc de montare: Jos, pe sistem biconnect
Intervale de 9 mm: 36
Lățime: 320 mm
Culoare: Alb (RAL 9003)
Compatibilitate
Acti9, Acti9 K60
Resi9 MCB
Resi9 RCBO
Resi9 RCCB
Resi9 SWITCH
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3
