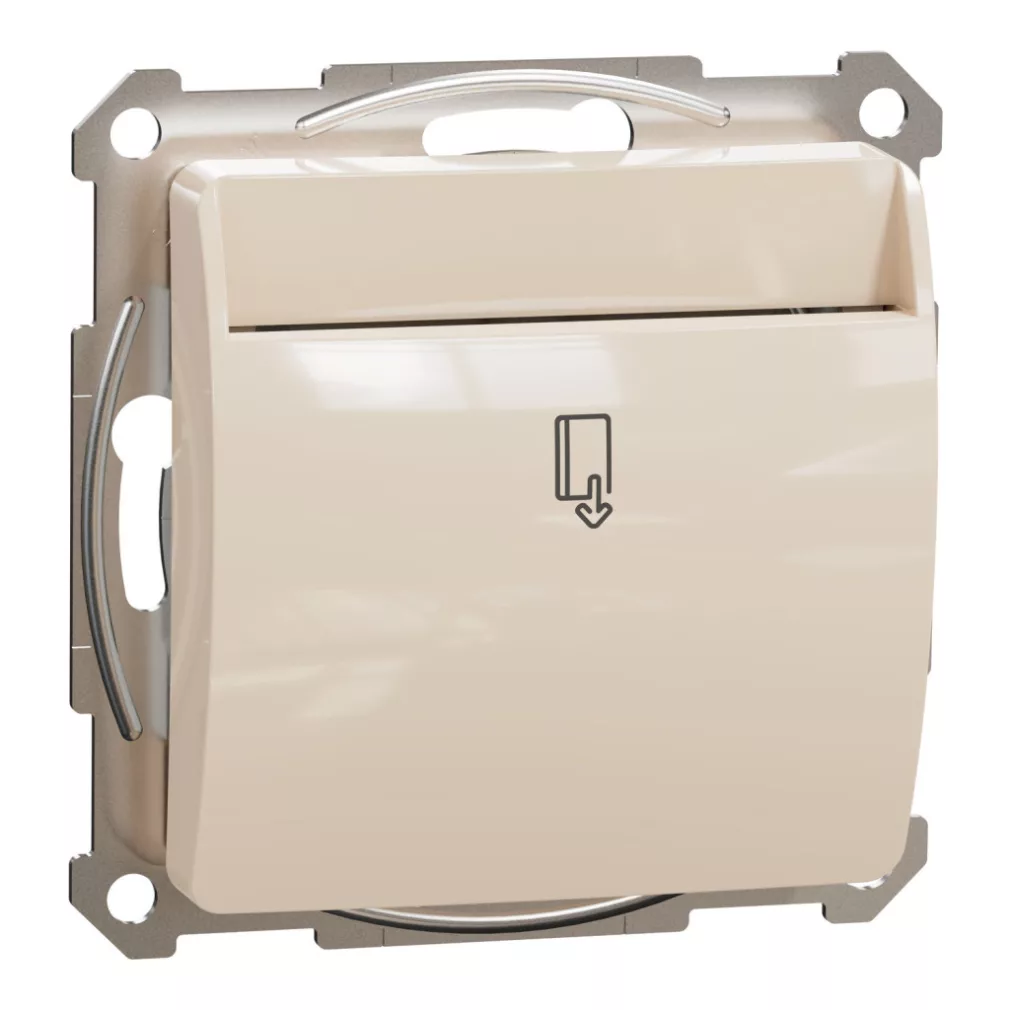

Întrerupătorul cu card SDD112121E, parte a gamei de produse Sedna Design & Elements de la Schneider Electric, reprezintă alegerea ideală pentru controlul alimentării cu energie electrică a camerelor de hotel. Acest comutator cu card, de culoare bej, cu funcționare electromecanică, permite controlul automat al alimentării cu energie electrică a camerelor prin introducerea și scoaterea cardului de oaspete, ceea ce duce la economii semnificative de energie. Produsul are un design compact, cu dimensiuni de 71 mm × 71 mm și o adâncime de montare de 42 mm. Adâncimea părților vizibile este de doar 18 mm, iar aparatul cântărește doar 0,064 kg. Suprafețele vizibile sunt realizate din plastic ABS termoplastic stabilizat la UV, cu finisaj lucios, asigurând astfel o durată lungă de viață chiar și în condiții de utilizare intensă. Produsele din seria Sedna Design & Elements combină eleganța și funcționalitatea, integrându-se perfect în interiorul clădirilor moderne. Puterea comutatorului cu card este impresionantă, putând gestiona o putere de 2300 W, curentul nominal fiind de 10A/10AX la o tensiune de 250 V CA, dar conform specificațiilor este optimizat pentru o sarcină de 8A. Pentru conectare sunt disponibile borne fără șuruburi, care pot primi câte 2 fire cu secțiunea de 2,5 mm² pe fiecare bornă. Cablurile pot fi flexibile sau rigide, lungimea de dezizolare fiind de 13 mm. Dispozitivul are gradul de protecție IP20, ceea ce îl face adecvat pentru utilizare în interior. Instalarea comutatorului de card SDD112121E se realizează în variantă încastrată, fixarea putând fi realizată cu șuruburi. Mecanismul produsului este livrat împreună cu un cadru de fixare și o placă de acoperire, oferind astfel o soluție completă. Nuanta de bej din clasa RAL 1013 asigură un aspect plăcut și neutru, care se integrează ușor în interioare de diferite stiluri. Produsul are marcajele de conformitate CE și EAC, ceea ce garantează că respectă standardele europene și eurasiatice. În ceea ce privește conectarea, este important de știut că produsul poate fi conectat în două moduri diferite, în funcție de sarcină. În cazul unei sarcini sub 8 A se aplică unul dintre schemele de conectare, iar în cazul unei sarcini peste 8 A se aplică o altă schemă de conectare, conform fișei tehnice. Conectarea trebuie efectuată în toate cazurile de către un electrician calificat, în conformitate cu prevederile standardului IEC 60364 și cu normele locale de construcție. Pentru produs este disponibil un schemă de conectare detaliată, care prezintă în mod clar ambele variante de conectare, cu marcarea punctelor de conectare L, N, NO și C.
Schneider Electric Sedna Design & Elements - SDD112121E - Întrerupător cu card cu temporizare, racordare cu șuruburi, 8 A, bej - Specificații tehnice
Caracteristici de bază
Gama de produse: Sedna
Funcție: Comutator cu card
Aplicație: Control
Formă de livrare: Mecanism cu cadru de fixare și placă de acoperire
Caracteristici suplimentare
Funcție suplimentară: Comutator cu card pentru hoteluri
Instalare: Încastrat
Interval de putere: 2300 W
Curent nominal: 10A/10AX la tensiune de 250 V CA
Nuanță: Bej (RAL 1013)
Tip conector: Terminale fără șurub
Capacitate de conectare: 2 fire, câte 2,5 mm² fiecare
Tip cablu: Flexibil sau rigid
Lungime de dezizolare a cablului: 13 mm
Materialul părților vizibile: ABS termoplastic stabilizat UV
Finisaj: Lucios
Tratament de suprafață: Netratat
Mod de fixare: Cu șurub
Dimensiuni
Înălțime: 71 mm
Lățime: 71 mm
Adâncime: 42 mm
Adâncimea părții vizibile: 18 mm
Caracteristici electrice
Curent nominal: 8 A
Tipul tehnologiei: Electromecanică
Mediu
Grad de protecție IP: IP20
Marcaj de conformitate: CE, EAC
Ilustrație tehnică
Schema de conectare: Produsul are două moduri de conectare: pentru sarcini sub 8 A și peste 8 A. Conectarea trebuie efectuată de un electrician calificat, în conformitate cu standardul IEC 60364.
