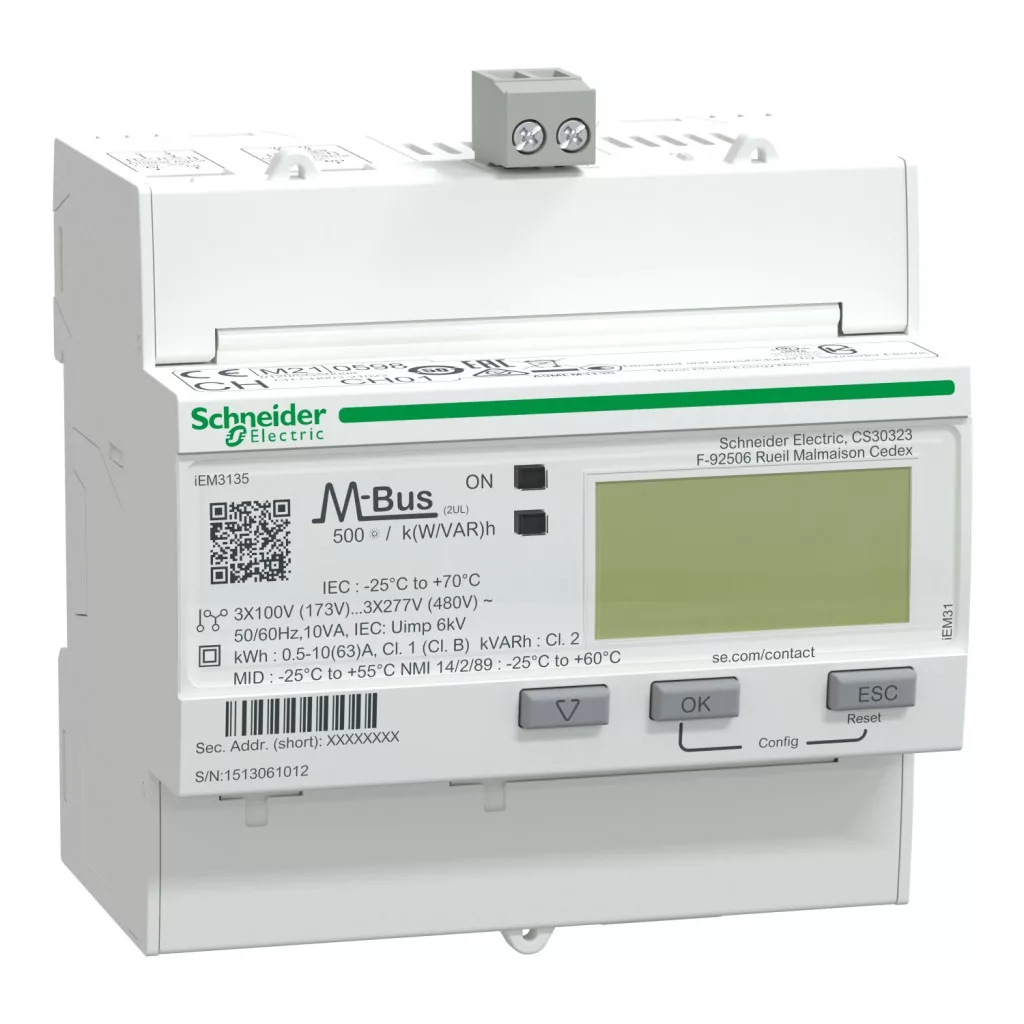

Acti9 iEM3135 este un contor electronic avansat din gama Schneider Electric, care servește drept instrument de gestionare eficientă a energiei în diverse tipuri de clădiri. Acest contor de 63 de amperi, certificat MID, oferă o soluție precisă pentru monitorizarea consumului de energie activă și reactivă, permițând repartizarea detaliată a costurilor și îndeplinirea sarcinilor de facturare. Dispozitivul poate fi utilizat în numeroase domenii de aplicare, fie că este vorba de clădiri de dimensiuni mici, medii sau mari, de facilități cu mai multe locații, centre de date, instituții medicale sau facilități industriale. iEM3135 este deosebit de potrivit pentru măsurarea consumului de energie al surselor principale de alimentare, al distribuitoarelor secundare și al dulapurilor de distribuție, atât în scopuri de facturare, cât și de repartizare a costurilor. Datorită funcției multitarif, se pot aplica tarife diferite în perioade diferite, ceea ce sporește și mai mult flexibilitatea dispozitivului. Din punct de vedere tehnic, iEM3135 dispune de un contor de energie de o precizie remarcabilă - energie activă de Clasa 1 conform standardelor IEC 62053-21 și IEC 61557-12, precum și energie activă de Clasa B conform standardului EN 50470-3. Contorul cu conectare directă are o intensitate nominală a curentului de 63 A și poate funcționa în intervalul de tensiune 100-277 V sau 173-480 V, la o frecvență de rețea de 50 sau 60 Hz. Ecranul LCD asigură date ușor de citit, iar dispozitivul prelevează 32 de eșantioane pe ciclu pentru o măsurare precisă. Valoarea maximă măsurabilă este de 99999999,9 kWh, ceea ce permite o utilizare pe termen lung. Din punct de vedere al comunicațiilor, iEM3135 utilizează protocolul M-bus, care funcționează la viteze de 300, 600, 1200, 2400, 4800 și 9600 baud, cu o izolație de 3750 V. Contorul dispune de 1 intrare digitală (0...5 V/11...40 V 24 V c.c.) și 1 ieșire digitală (statică) (5...40 V c.c. @ 50 mA). Sistemul de semnalizare local indică starea de pornire printr-o lumină verde, în timp ce LED-ul galben intermitent asigură verificarea preciziei și alertează în caz de suprasarcină. Dispozitivul poate fi montat pe șină DIN, are conectori cu șuruburi pentru cabluri de 16 mm² și aparține categoriei de supratensiune III. Dimensiunile dispozitivului sunt compacte: 90 mm lățime (pas de 10×9 mm), 95 mm înălțime și 69 mm adâncime, cu carcasă de culoare albă. Gradul de protecție este IP40 pe panoul frontal și IP20 pe carcasă. Ca mediu de funcționare, dispozitivul poate fi utilizat în intervalul de temperatură de -25...55°C (MID) sau -25...70 °C (IEC), cu o umiditate relativă de 5...95% la 50 °C și la o altitudine de sub 3000 de metri deasupra nivelului mării. Pentru o funcționare corespunzătoare, se recomandă un mediu cu grad de contaminare 2.
Schneider Electric seria iEM3000 - A9MEM3135 - Contor digital de energie, 3F, 63A, M-Bus, MID - Specificații tehnice
Prezentare generală a produsului
Tipul produsului: Contor de energie
Denumirea produsului: Acti9 iEM3135
Gama de produse: Acti9 iEM3000
Cod produs: A9MEM3135
Caracteristici tehnice
Curent nominal: 63 A
Conectare: Conexiune directă
Protocol de comunicare: M-bus (300, 600, 1200, 2400, 4800 și 9600 baud)
Tensiune nominală: 100...277 V / 173...480 V
Frecvență de rețea: 50 Hz / 60 Hz
Tip de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Număr de intrări: 1 digitală (0...5 V/11...40 V 24 V CC)
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: 4 tarife
Viteză de eșantionare: 32 eșantioane/ciclu
Clasă de precizie: Clasa 1 energie activă (IEC 62053-21, IEC 61557-12); Clasa B energie activă (EN 50470-3)
Caracteristici fizice
Lățime: 90 mm (pas de 10×9 mm)
Înălțime: 95 mm
Adâncime: 69 mm
Mod de montare: Prindere prin clipare
Fixare: Șină DIN
Conexiuni: Conector cu șurub pentru cabluri de 16 mm²
Grad de protecție IP: IP40 (panou frontal), IP20 (carcasă)
Culoare: Alb
Mediu de funcționare
Temperatură de funcționare: -25...55 °C (MID) / -25...70 °C (IEC)
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 5...95% la 50°C
Altitudine de funcționare: < 3000 m
Grad de poluare: 2
Categorie de supratensiune: III
Indicatori
Indicatori locali: Lumină verde de semnalizare (stare pornită), LED galben intermitent (verificare precizie, alarmă de suprasarcină)
Aplicație
Domeniu de aplicare: Facturare, repartizare a costurilor
Loc de utilizare: Clădiri (mici, medii, mari, cu mai multe locații), centre de date, instituții medicale, instalații industriale
Certificări
Conformitate CE: IEC 61010-1 (siguranță), EN 61557-12 (monitorizare a performanței), EN/IEC 61326-1 (EMC)
Conformitate UKCA: BS EN 61010-1 (siguranță), BS EN 61557-12 (monitorizare a performanței), BS EN 61326-1 (EMC)
Conformitate CULus: UL 61010-1 (siguranță), EN 61010-1 (siguranță)
Conformitate MID: EN 50470-3 (contor), EN 50470-1 (contor)
