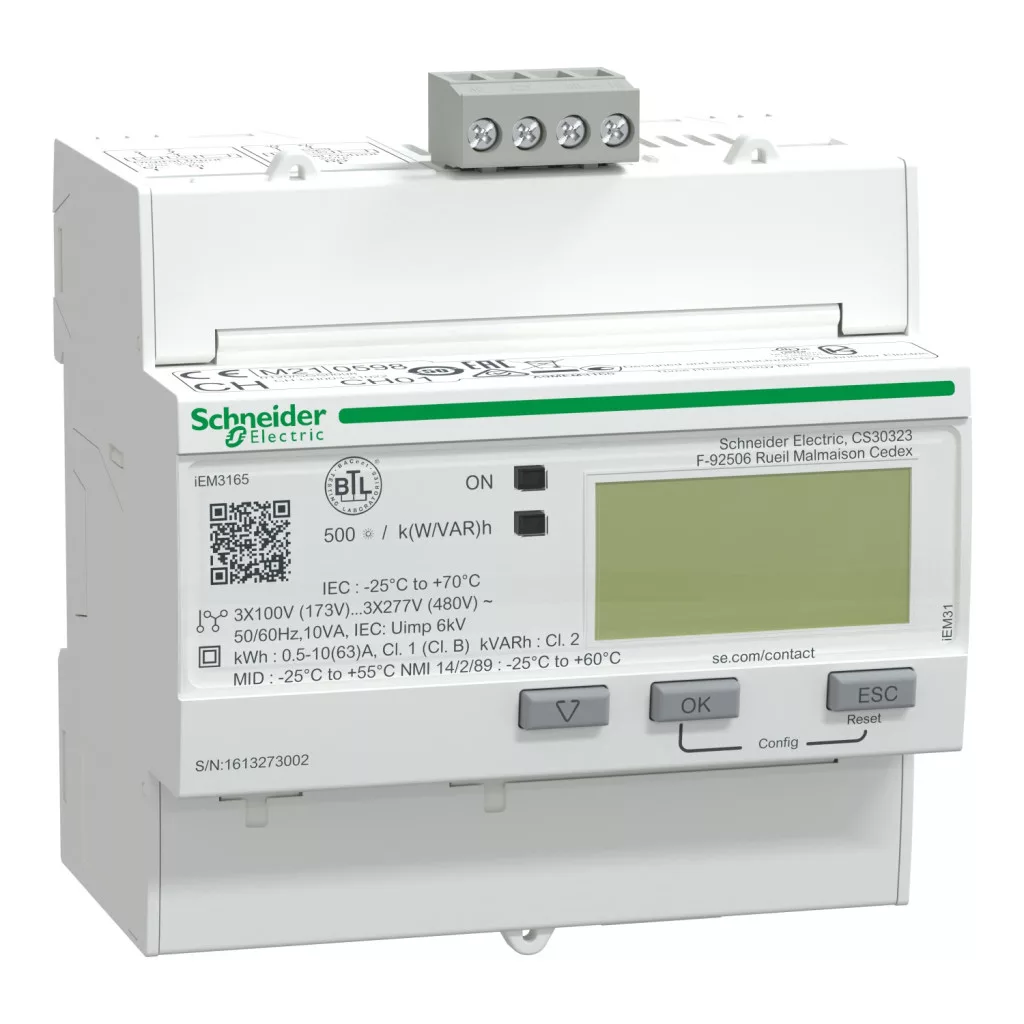

Schneider Electric Acti9 iEM3165 este un contor de energie avansat de 63 A, care reprezintă alegerea perfectă pentru realizarea unor sisteme complexe de monitorizare a energiei. Acest dispozitiv multifuncțional face parte din gama de produse Schneider Electric Acti9 iEM3000 și dispune de numeroase funcții inovatoare, datorită cărora este excelent pentru măsurarea și analiza precisă a consumului de energie atât în clădiri mici, cât și în cele mari. Contorul de energie de tip A9MEM3165 oferă opțiuni flexibile de conectare, suportând conexiuni cu 1P+N, 3P+N și 3P poli. Este capabil să măsoare energia activă și reactivă, precum și puterea, și să determine valorile curentului și tensiunii. O caracteristică specială a contorului este măsurarea energiei active, reactive și aparente pe patru cadrane, cu semn, care asigură rezultate extrem de precise. Dispozitivul aparține clasei de precizie Clasa 1 conform standardelor IEC 62053-21 și IEC 61557-12 și deține certificarea Clasa B conform EN 50470-3, îndeplinind astfel chiar și cele mai înalte cerințe de măsurare. Contorul de energie iEM3165 deține certificarea MID (Measuring Instruments Directive), ceea ce permite utilizarea sa și în scopuri de facturare oficială. Parametrii tehnici ai dispozitivului sunt remarcabili: dispune de opțiune de conectare directă, curentul nominal este de 63 A, iar domeniul de măsurare este de 0-63 A. Tensiunea de funcționare este flexibilă, în intervalul 100-277 V sau 173-480 V, și este compatibil atât cu frecvența de rețea de 50 Hz, cât și cu cea de 60 Hz. Dispozitivul cu tehnologie electronică este dotat cu un afișaj LCD, care permite citirea ușoară a valorilor măsurate. Contorul, cu o rată de eșantionare de 32 de eșantioane/ciclu, poate măsura o valoare maximă de până la 99999999,9 kWh. Un alt avantaj al contorului de energie iEM3165 este gestionarea a 4 tarife diferite, ceea ce poate fi deosebit de util pentru alocarea costurilor în diferite perioade sau în cazul unor moduri de utilizare diferite. Suportul pentru protocolul de comunicație BACnet (cu viteze de 9,6, 19,2, 38,4, 57,6, 76,8 kbaud și izolație de 4000 V) permite integrarea dispozitivului în sisteme avansate de automatizare a clădirilor. Dispozitivul iEM3165 dispune de 1 intrare digitală (0...5 V/11...40 V, 24 V CC) și 1 ieșire digitală (statică) (5...40 V CC@50 mA), care extind și mai mult posibilitățile de utilizare. Dispozitivul poate fi montat pe șină DIN cu fixare prin clip, are carcasă de culoare albă, cu pas de 10×9 mm, lățime de 90 mm, înălțime de 95 mm și adâncime de 69 mm. Panoul frontal al dispozitivului are grad de protecție IP40, iar corpul acestuia are grad de protecție IP20, conform standardului IEC 60529. Intervalul de temperatură de funcționare este de -25...55 °C (cu certificare MID), -25...70 °C sau -25...60 °C (conform standardului IEC), iar intervalul de temperatură de depozitare este de -40...85 °C. Toleranța la umiditatea relativă este de 5...95% la 50 °C, iar aparatul poate fi utilizat la o altitudine de maximum 3000 m deasupra nivelului mării. Contorul de energie Schneider Electric A9MEM3165 este alegerea ideală pentru orice aplicație în care este importantă măsurarea precisă a energiei, alocarea costurilor sau facturarea, fie că este vorba de clădiri mai mici sau mai mari, centre de date, instituții medicale sau instalații industriale.
Schneider Electric seria iEM3000 - A9MEM3165 - Contor digital de energie, 3F, 63A, Bacnet, MID - Specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumirea scurtă a dispozitivului: iEM3165
Caracteristici electrice
Tipul de măsurare: Energie activă, reactivă, aparentă (cu semn, în patru cadrane)
Tipul intrării: Conectare directă
Intensitate nominală a curentului: 63 A
Domeniu de măsurare: 0...63 A
Tensiune nominală: 100...277 V / 173...480 V
Frecvență de rețea: 50 Hz / 60 Hz
Rată de eșantionare: 32 eșantioane/ciclu
Valoare maximă măsurată: 99999999,9 kWh
Clasă de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Conectare
Descrierea polilor: 1P + N, 3P + N, 3P
Protocol port de comunicații: BACnet 9.6, viteza de 19,2, 38,4, 57,6, 76,8 kbaud, izolație de 4000 V
Conector port de comunicație: Bornă cu șurub: RS485
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V DC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Conectori - borne: Borne cu șurub pentru cabluri de 16 mm²
Indicatori
Afișaj local: LED verde: pornit, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Tipul afișajului: Afișaj LCD
Domenii de aplicare
Segment de piață: Gestionarea costurilor pentru clădiri mici, medii și mari: facturare și repartizarea costurilor (alimentare principală, sub-distribuitor, tablou de distribuție), Centre de date, Instituții medicale, Industrie
Utilizarea dispozitivului: Multi-tarif, Măsurare parțială, Facturare secundară
Caracteristici tehnologice
Tipul tehnologiei: Electronică
Intrare tarifară: Tarif (4)
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50 °C
Temperatura mediului în timpul funcționării: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura mediului în timpul depozitării: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Diviziune de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Mod de fixare: Clip-on
Bază de fixare: Șină DIN
Certificări
Certificări de produs: CE (IEC 61010-1 siguranță, EN 61557-12 monitor de performanță, EN/IEC 61326-1 EMC), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
Categorie de supratensiune: III
Cod de compatibilitate: IEM3165
