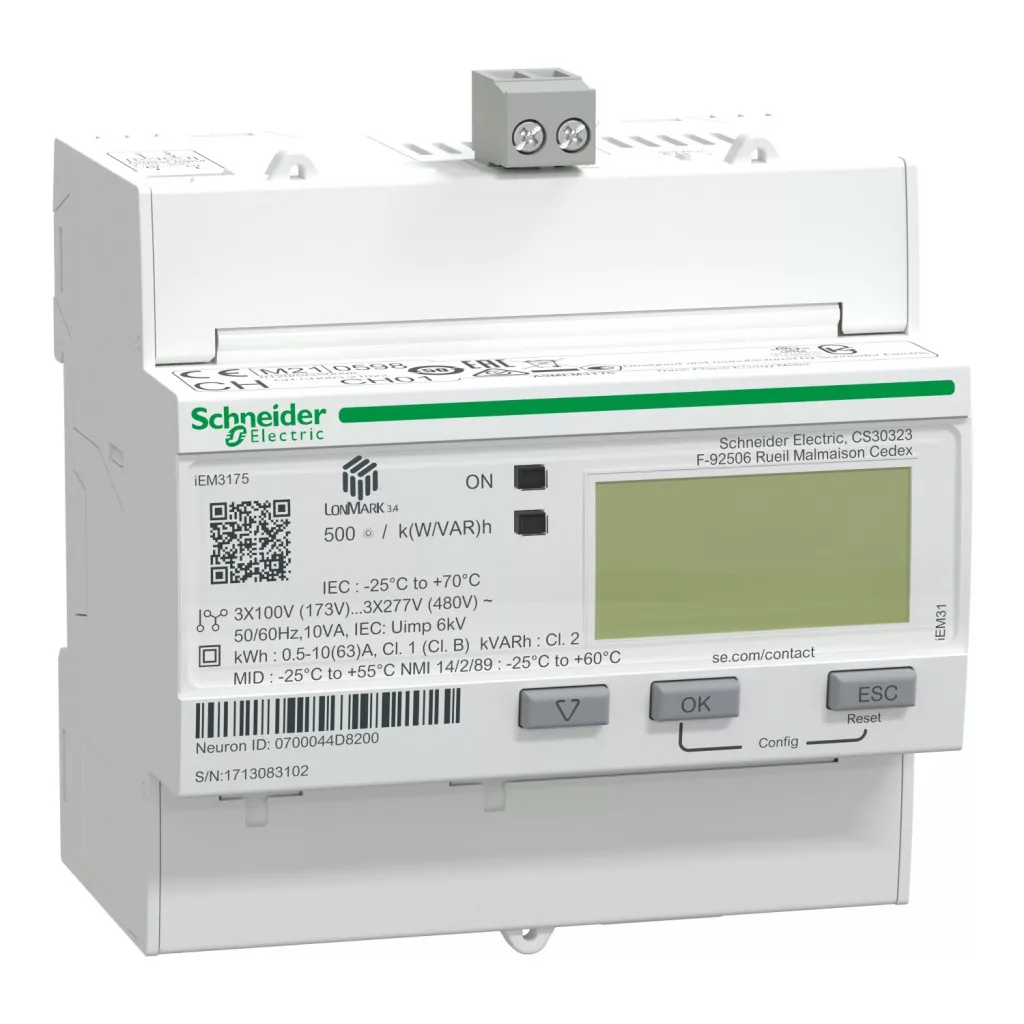

Contorul de energie Schneider Electric Acti9 iEM3175 este un contor profesional de 63 A, dotat cu protocol de comunicație LON, intrare digitală, funcționalitate de gestionare a tarifelor multiple și certificare MID. Acest model face parte din gama de produse Acti9 iEM3000, care a fost dezvoltată special pentru monitorizarea costurilor și facturare. Contorul de energie iEM3175 oferă o utilizare versatilă în diferite tipuri de clădiri și domenii de utilizare. Poate fi utilizat atât în clădiri mici, medii și mari, cât și în centre de date, unități medicale și medii industriale. Principalele domenii de utilizare ale dispozitivului sunt aplicațiile de facturare și repartizare a costurilor, unde este necesară măsurarea și monitorizarea precisă a consumului de energie. Poate fi instalat în mod flexibil la punctul principal de alimentare, la sub-distribuitori sau la tablourile de distribuție. Din punct de vedere al parametrilor tehnici, iEM3175 îndeplinește chiar și cele mai înalte cerințe. Dispozitivul poate fi utilizat în configurații multipolare: 3P, 3P+N sau 1P+N. Este capabil să măsoare energia activă și reactivă, puterea, curentul și tensiunea. În funcție de tipul de măsurare, este adecvat pentru măsurarea energiei active, reactive și aparente (cu semn, patru cadrane). În funcție de domeniul de utilizare, poate fi utilizat pentru subfacturare, măsurare parțială și măsurare cu tarife multiple. Clasa de precizie pentru energia activă este Clasa 1 conform IEC 62053-21 și IEC 61557-12, precum și Clasa B conform EN 50470-3. Se conectează direct, curentul nominal este de 63 A, iar intervalul de tensiune de funcționare este de 100-277 V sau 173-480 V. Din punct de vedere al frecvenței rețelei, poate fi utilizat atât în sisteme de 50 Hz, cât și în cele de 60 Hz. Aparatul funcționează pe bază de tehnologie electronică și este dotat cu un afișaj LCD. Rata de eșantionare este de 32 de eșantioane/ciclu, intervalul de curent de măsurare este de 0-63 A, iar valoarea maximă măsurabilă este de 99999999,9 kWh. Dispune de patru opțiuni de gestionare a tarifelor și utilizează protocolul de comunicații LON cu izolație de 3750 V. Portul de comunicație este de tip bornă cu șurub, cu conexiune LonWorks TP/FT-10. Printre indicatoarele locale ale dispozitivului se numără indicatorul de stare verde (stare pornit), LED-ul galben intermitent (verificare precizie) și alarma de suprasarcină. Dispune de o intrare digitală (0-5V/11-40V, 24V DC), fără ieșire. Instalarea sa este extrem de simplă: se fixează pe șină DIN, conectarea se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri cu secțiune de până la 16 mm². Categoria de supratensiune este III. Dispozitivul este conform cu un sistem larg de standarde internaționale, inclusiv specificațiile IEC, EN, BS EN, UL și ANSI. Deține numeroase certificări, precum CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI. Codul de compatibilitate al produsului este IEM3175. Din punct de vedere al dimensiunilor fizice, iEM3175 are un design compact: 90 mm lățime, 95 mm înălțime și 69 mm adâncime, ceea ce corespunde la 10 module de 9 mm. Gradul de protecție IP este IP40 pe panoul frontal și IP20 pe carcasă, conform standardului IEC 60529. Gradul de poluare este 2, toleranța la umiditatea relativă este de 5-95% la 50°C. Intervalul de temperatură de funcționare este de -25...55°C (conform MID), -25...70°C (conform IEC), iar intervalul de temperatură de depozitare este de -40...85°C. Altitudine de funcționare sub 3000 m. Culoare albă.
Seria Schneider Electric iEM3000 - A9MEM3175 - Specificații tehnice contor digital de energie
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a produsului: iEM3175
Domenii de aplicare
În clădiri de dimensiuni mici, medii și mari, centre de date, instituții medicale și instalații industriale, în scopul monitorizării costurilor, facturării și repartizării costurilor.
Caracteristici tehnice
Poli: 3P, 3P+N, 1P+N
Parametri de măsurare: Energie activă și reactivă, putere activă și reactivă, curent, tensiune
Tip de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicație: Subfacturare, măsurare parțială, măsurare multitarifară
Clasa de precizie: Clasa 1 energie activă (IEC 62053-21, IEC 61557-12), Clasa B energie activă (EN 50470-3)
Tip de intrare: Conectare directă
Curent nominal: 63 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Tehnologie: Electronică
Tipul afișajului: Afișaj LCD
Rata de eșantionare: 32 eșantioane/ciclu
Interval de curent de măsurare: 0...63 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: Tarif (4)
Protocol de comunicare: LON, izolație 3750 V
Port de comunicare: Bornă cu șurub: LonWorks TP/FT-10
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 0
Caracteristici de montare
Mod de montare: Prin fixare prin clipare
Fixare: Șină DIN
Conexiuni: Bornieră cu șuruburi pentru cablu de 16 mm²
Categorie de supratensiune: III
Condiții de mediu
Grad de protecție IP: IP40 față, carcasă IP20 (IEC 60529)
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatură de funcționare: -25...55 °C (MID), -25...70 °C (IEC), -25...60 °C (IEC)
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Interval de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
