Schneider Electric Acti9 iEM3235 este un contor electronic de consum sofisticat, certificat MID, destinat măsurării și repartizării eficiente a costurilor și a consumului de energie în diverse tipuri de clădiri, centre de date, instituții medicale și instalații industriale. Dispozitivul cu numărul de articol A9MEM3235 este deosebit de potrivit pentru distribuirea costurilor și facturare, fie că este vorba de clădiri mici, medii sau mari, fie de gestionarea energiei la nivel de mai multe locații. Acest contor, care face parte din gama de produse Schneider Electric iEM3000, asigură o măsurare de o precizie excepțională. Dispozitivul are clasa de precizie 0,5S conform IEC 62053-22 și IEC 61557-12, precum și clasa C conform EN 50470-3, ceea ce garantează fiabilitatea datelor de măsurare. Contorul poate fi utilizat cu un transformator de curent (CT), are o intrare de 1 A sau 5 A și poate funcționa în diferite intervale de tensiune: între 100-277 V sau 173-480 V. Suportă atât frecvența de rețea de 50 Hz, cât și cea de 60 Hz. iEM3235 dispune de capacități de măsurare versatile, incluzând măsurarea energiei active și reactive, a puterii active și reactive, a curentului și a tensiunii. Aparatul asigură măsurarea în patru cadrane (energie cu semn, activă, reactivă și aparentă), ceea ce permite o monitorizare cuprinzătoare a energiei. Rata de eșantionare de 32 de eșantioane/ciclu furnizează date precise, fiind capabil să măsoare curenți de până la 32767000 mA și să înregistreze valori de până la 99999999 MWh. Funcția multi-tarif (4 tarife) permite facturarea în funcție de diferite perioade sau moduri de utilizare. Comunicarea datelor este asigurată de protocolul M-bus, care funcționează la o viteză de 300-9600 baud, cu o izolație de 3750 V. Aparatul dispune de o intrare digitală (0-5 V/11-40 V, 24 V c.c.) și o ieșire digitală (statică, 5-40 V c.c., 50 mA). Feedback-ul local este asigurat de un indicator verde de alimentare și de un LED galben intermitent, care servește la verificarea preciziei și la alarmarea în caz de suprasarcină. Ecranul LCD permite utilizatorului citirea ușoară a datelor. Aparatul poate fi montat pe șină DIN (cu sistem de fixare clip-on) și are dimensiuni compacte: 90 mm lățime, 95 mm înălțime și 69 mm adâncime (10 pasuri de 9 mm). Pentru conectare sunt disponibile borne cu șurub: pentru conectarea circuitului se poate utiliza un cablu de 6 mm², iar pentru conectarea circuitului de tensiune un cablu de 2,5 mm². Dispozitivul are grad de protecție IP40 în partea frontală și IP20 pe carcasa aparatului, conform IEC 60529. Funcționează fiabil într-un interval larg de temperaturi (între -25 °C și +70 °C) și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării. Are o toleranță la umiditatea relativă între 5 și 95% (la 50 °C) și un grad de poluare de 2.

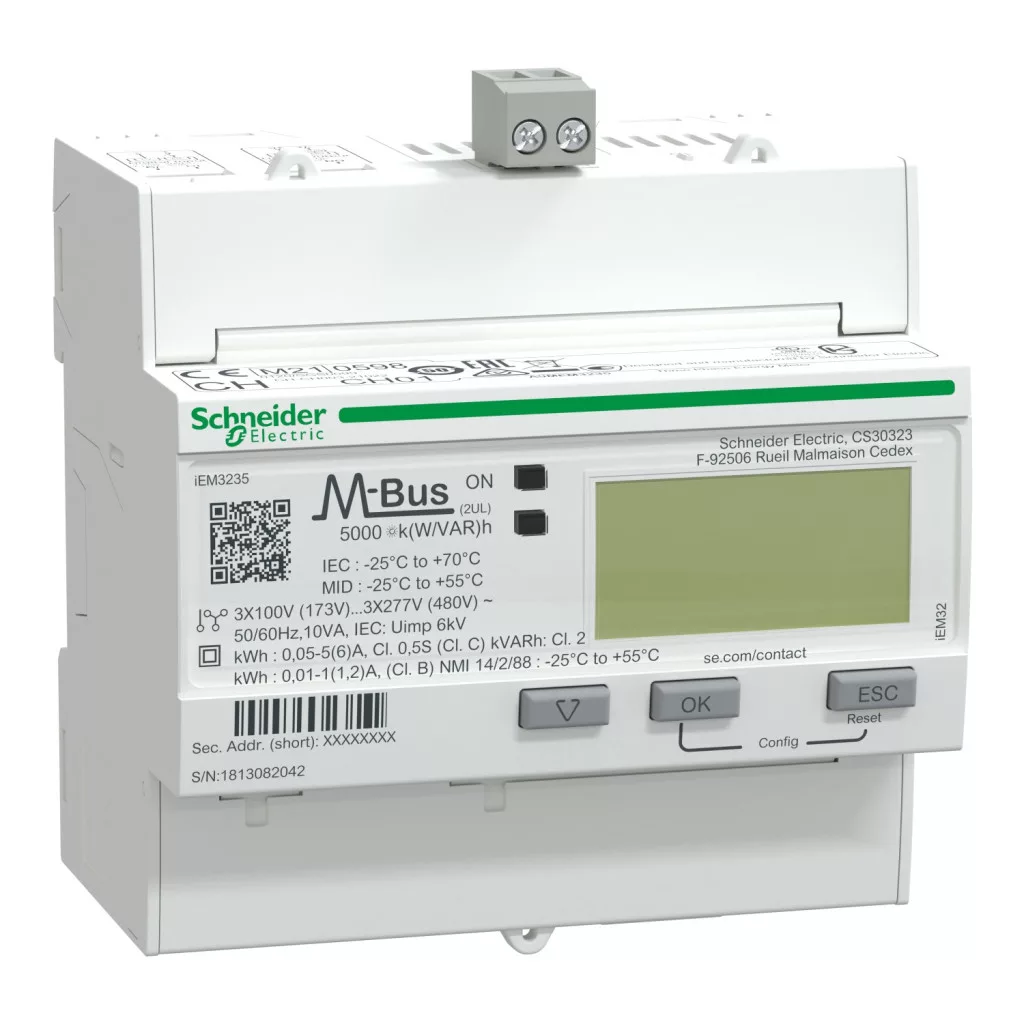

Schneider Electric seria iEM3000 - A9MEM3235 - Contor digital de energie, 3F, curent, M-Bus, MID - Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a produsului: iEM3235
Specificații tehnice
Descrierea polilor: 3P, 1P + N, 3P + N
Tipul de măsurare: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tipul măsurării consumului: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicarea aparatului: Facturare pentru chiriași, Măsurare parțială, Multi-tarif
Clasa de precizie: 0,5S energie activă conform IEC 62053-22, 0,5S energie activă conform IEC 61557-12, energie activă clasa C conform EN 50470-3
Tipul intrării: Transformator de curent 1 A sau 5 A
Curent nominal: 5 A, 1 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 60 Hz, 50 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Intensitate măsurabilă: 1...32767000 mA
Valoare maximă măsurabilă: 99999999 MWh
Intrare tarif: Tarif (4)
Comunicare
Protocol port de comunicare: M-bus 300, 600, 1200, 2400, 4800 și 9600 baud, izolație de 3750 V
Suport port de comunicație: Bornă cu șurub: M-Bus
Consum tipic de curent: Comunicare M-bus: 2,3 mA în stare 1
Intrări și ieșiri
Indicatori locali: LED verde: alimentare pornită, LED galben intermitent: verificare precizie, alarmă: suprasarcină
Număr intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici mecanice
Mod de montare: Prin fixare prin clip
Bază de montare: Șină DIN
Conexiuni - borne: Circuit: bornă cu șurub pentru cablu(e) de 6 mm², Circuit de tensiune: bornă cu șurub pentru cablu(e) de 2,5 mm²
Categoria de supratensiune: III
Date de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50°C
Temperatura mediului de funcționare: -25...70°C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Diviziuni de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Certificări
Certificări de produs: CE conform cu IEC 61010-1 (siguranță), CE conform cu EN 61557-12 (monitor de performanță), CE conform cu EN/IEC 61326-1 (EMC), UKCA conform cu BS EN 61010-1 (siguranță), UKCA conform cu BS EN 61557-12 (monitor de performanță), UKCA conform cu BS EN 61326-1 (EMC), CULus conform cu UL 61010-1 (siguranță), CULus conform cu EN 61010-1 (siguranță), EAC conform cu EN 50470-3 (subcontor), RCM conform cu EN 62052 (subcontor), KZ este conform cu EN 50470-3 (subcontor), METAS este conform cu EN 50470-1 (subcontor), MID este conform cu EN 50470-3 (subcontor), MID este conform cu EN 50470-1 (subcontor), NMI este conform cu NMI M 6-1
