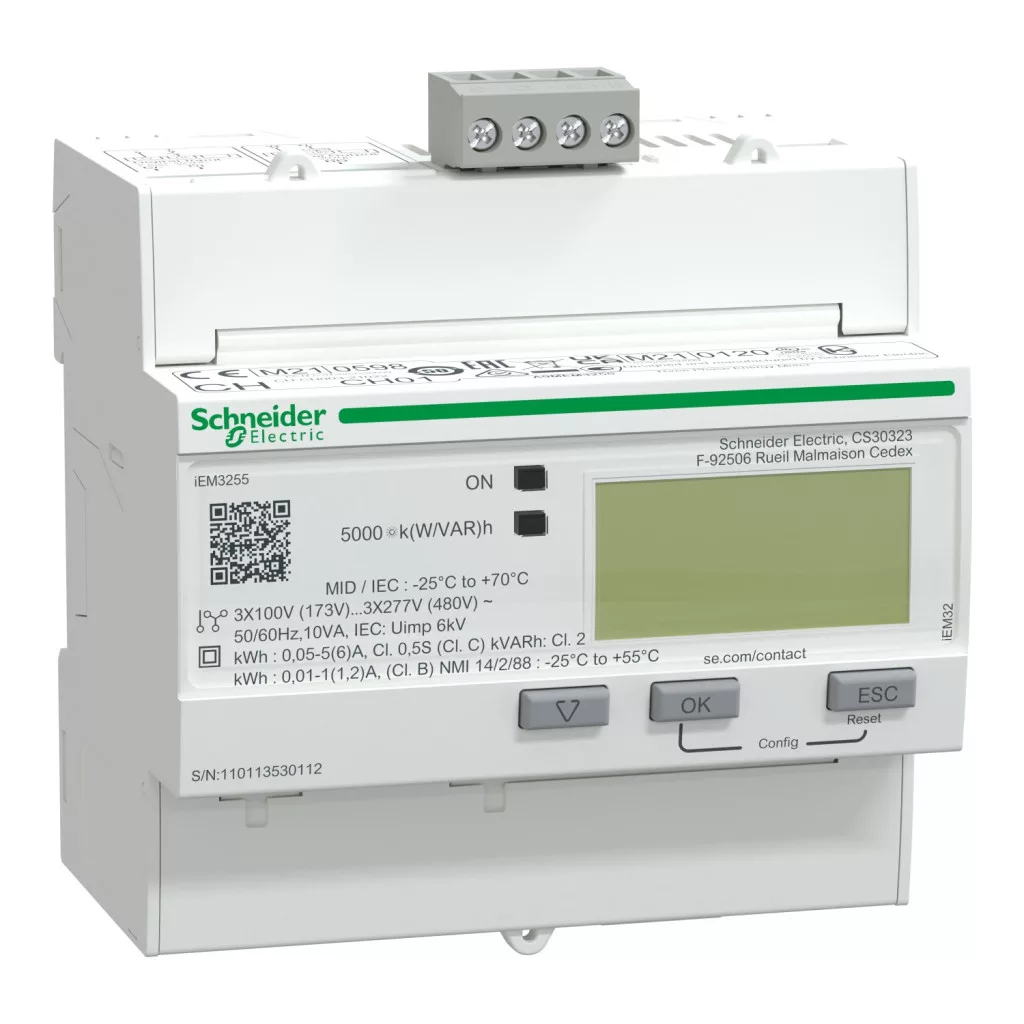

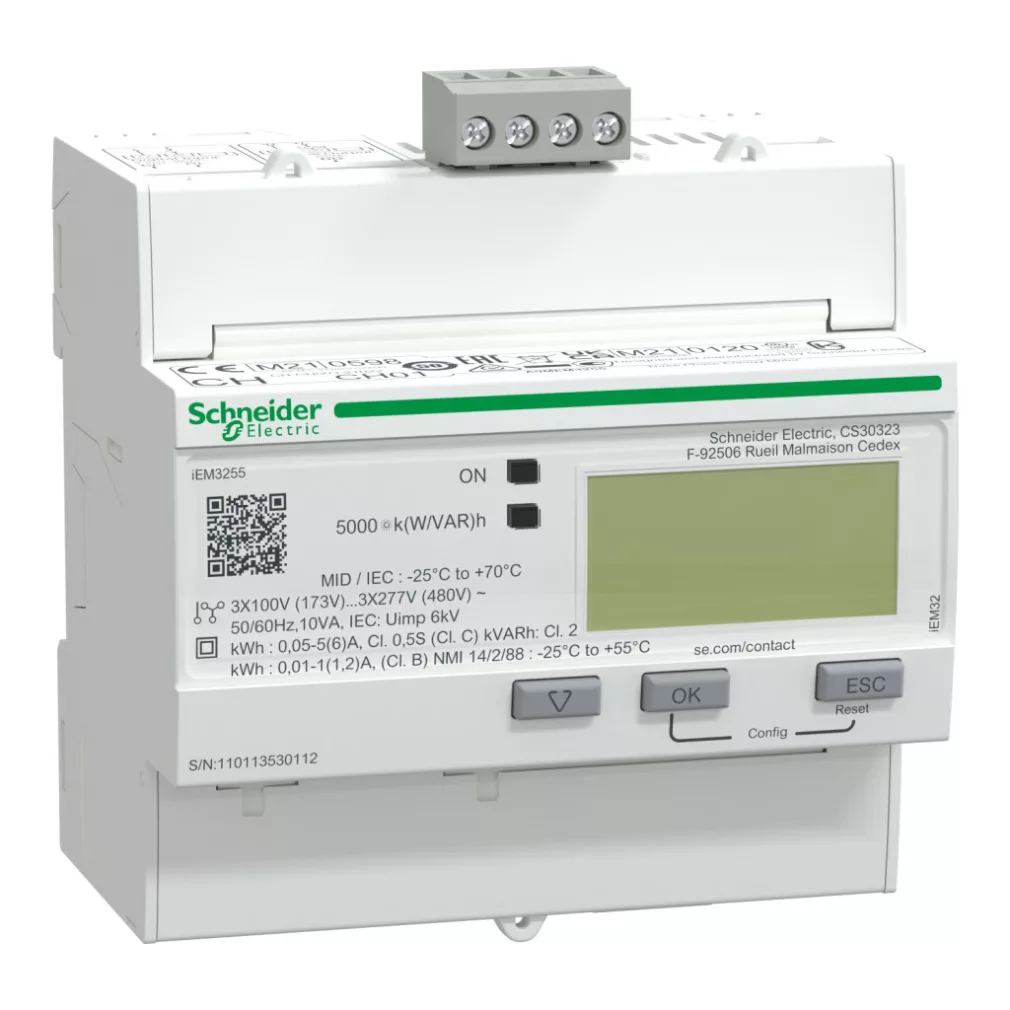

Schneider Electric Acti9 iEM3255 este un contor digital avansat, care reprezintă un instrument esențial pentru gestionarea eficientă din punct de vedere al costurilor a energiei și pentru facturare. Acest contor certificat MID este destinat în principal măsurării și monitorizării precise a consumului de energie al clădirilor, indiferent dacă este vorba de clădiri mici, medii sau mari, chiar și în mai multe locații. Dispozitivul cu numărul de articol A9MEM3255 este soluția ideală pentru repartizarea costurilor și colectarea datelor privind consumul de energie în diverse domenii, cum ar fi mediul comercial, rezidențial, medical, centrele de date sau mediul industrial. Modelul iEM3255 are o precizie remarcabilă: asigură o precizie de măsurare a energiei active de Clasa 0,5S conform standardelor IEC 62053-22 și IEC 61557-12 și respectă, de asemenea, cerințele EN 50470-3 Clasa C. Dispozitivul are capacități de măsurare cuprinzătoare, care includ măsurarea energiei active și reactive, monitorizarea puterii active și reactive, precum și monitorizarea intensității curentului și a tensiunii. Dispozitivul este capabil să măsoare energia activă, reactivă și aparentă cu semn, pe patru cadrane, oferind astfel o imagine completă a consumului de energie. Din punct de vedere al parametrilor tehnici, contorul asigură o flexibilitate extremă în utilizare. Poate fi utilizat în mai multe configurații de poli: 3P+N, 1P+N sau 3P. Este disponibil în versiune cu transformator de curent (CT), cu curent nominal de 1 A sau 5 A. În ceea ce privește tensiunea, poate funcționa în intervalul 100-277 V sau 173-480 V, la o frecvență de rețea de 50 sau 60 Hz. O caracteristică specială este funcția multi-tarif, care permite gestionarea a patru tarife diferite, precum și suportul pentru măsurarea parțială și subfacturare. Capacitățile sale de comunicare sunt remarcabile: utilizează protocolul Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu paritate pară/impară sau fără paritate, cu izolație de 4000 V, prin interfața RS485. Contorul de energie iEM3255 are un design compact (90 mm lățime, 95 mm înălțime, 69 mm adâncime) și poate fi montat pe șină DIN. Panoul frontal are grad de protecție IP40, iar carcasa dispozitivului are grad de protecție IP20, conform standardului IEC 60529. Aparatul poate fi utilizat într-un interval de temperatură de funcționare cuprins între -25 °C și +70 °C și funcționează fiabil chiar și la o umiditate relativă cuprinsă între 5 și 95%. Ecranul LCD afișează valorile măsurate într-un mod clar, valoarea maximă fiind de 99999999 MWh. Eșantionarea măsurătorilor este de 32 de eșantioane/ciclu, ceea ce asigură date precise și fiabile. Aparatul dispune de o intrare digitală (0-5 V/11-40 V 24 V CC) și o ieșire digitală (5-40 V CC @ 50 mA), extinzând și mai mult posibilitățile de utilizare. Produsul a fost proiectat în conformitate cu standardele din industria electrică și deține numeroase certificări internaționale, inclusiv certificările CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI.
Seria Schneider Electric iEM3000 - A9MEM3255 - Contor digital de energie, 3F, curent v, MODBUS, MID - Specificații tehnice
Caracteristici generale
Gama de produse: Acti9
Tip de produs: Acti9 iEM3000
Denumire scurtă a dispozitivului: iEM3255
Tip de componentă: Contor de energie
Domenii de aplicare
Clădiri mici, medii și mari, gestionarea costurilor pentru mai multe locații: facturare (alimentare principală, sub-distribuție, distribuție)
Centre de date, unități medicale, gestionarea costurilor industriale: facturare
Clădiri mici, medii și mari, repartizarea costurilor pentru mai multe locații: alimentare principală, substație, distribuție
Centre de date, unități medicale, industrie repartizarea costurilor
Parametri tehnici
Descrierea polilor: 3P + N, 1P + N, 3P
Tipul măsurării: Energie activă și reactivă, Putere activă și reactivă, Curent, Tensiune
Tehnologie de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicarea dispozitivului: Multi-tarif, Contor parțial, Subfacturare
Clasa de precizie: Clasa 0,5S energie activă conform IEC 62053-22, Clasa 0,5S energie activă conform IEC 61557-12, Clasa C energie activă conform EN 50470-3
Tip intrare: Transformator de curent 1 A sau 5 A
Curent nominal [In]: 5 A, 1 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 60 Hz, 50 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Frecvența de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 1...32767000 mA
Valoare maximă măsurată: 99999999 MWh
Intrare tarif: Tarif (4)
Comunicare
Protocol port de comunicare: Modbus RTU cu viteze de 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, izolație 4000 V
Conexiune port de comunicare: Bornă cu șurub: RS485
Indicatori
Indicatori locali: LED verde: pornit, LED galben intermitent: verificare precizie, alarmă: suprasarcină, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus (Modbus)
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Montare și conectare
Mod de montare: Prin fixare prin clip
Suport de montare: Șină DIN
Conectări - borne: Circuit: borne cu șurub pentru cabluri de 6 mm², Circuit de tensiune: borne cu șurub pentru cabluri de 2,5 mm²
Categorie de supratensiune: III
Standarde și certificate
BS EN 61557-12:2021, IEC 61557-12:2021, EN 61557-12:2021, BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 62052-11:2020, IEC 62052-11:2020, EN 62052-11:2020
Conformitate CE: IEC 61010-1 (siguranță), EN 61557-12 (monitor de performanță), EN/IEC 61326-1 (EMC)
Conformitate UKCA: BS EN 61010-1 (siguranță), BS EN 61557-12 (monitor de putere), BS EN 61326-1 (EMC)
Conformitate CULus: UL 61010-1 (siguranță), EN 61010-1 (siguranță)
Conformitate MID: EN 50470-3 (subcontor), EN 50470-1 (subcontor)
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura mediului de funcționare: -25...70 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Modul de 9 mm: 10
Lățime: 90 mm
Înălțime: 95 mm
Adâncime: 69 mm
Segment de piață
Comerț cu amănuntul, Consumatori
