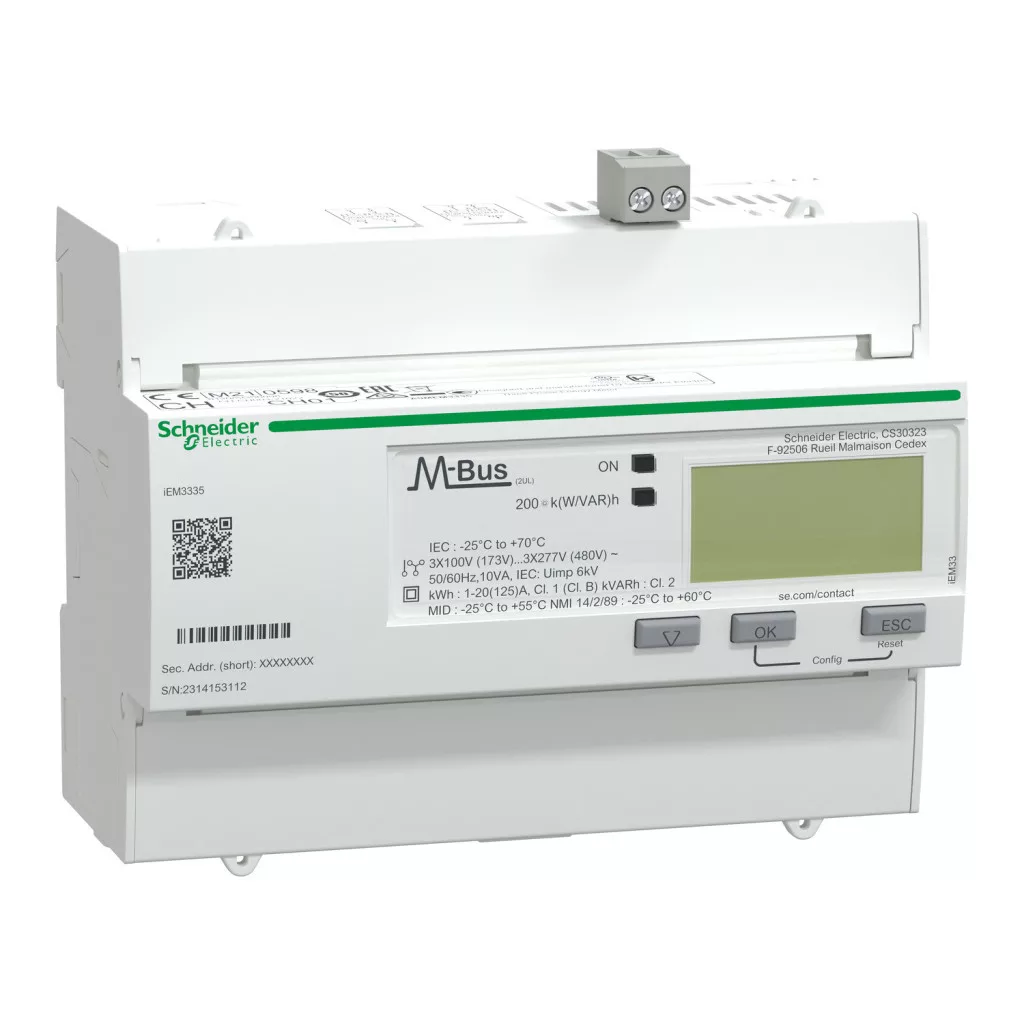

Contorul de energie iEM3335 din gama Acti9 de la Schneider Electric oferă o soluție profesională pentru monitorizarea precisă a consumului de energie și pentru o analiză eficientă a costurilor. Acest dispozitiv avansat, utilizând cea mai modernă tehnologie, este capabil să măsoare energia activă și reactivă, puterea, intensitatea curentului și tensiunea, toate acestea cu o precizie extrem de ridicată, de Clasa 1 conform standardului IEC 62053-21 și de Clasa B conform standardului EN 50470-3. Contorul de energie iEM3335 poate fi utilizat cu conectare directă, până la o intensitate a curentului de 125 A, și poate funcționa în intervalul de tensiune de 100-277 V sau 173-480 V, la o frecvență de rețea de 50 sau 60 Hz. Contorul poate fi utilizat cu mai multe configurații de poli: în sisteme 3P, 3P+N sau 1P+N. Datorită electronicii sale sofisticate, funcționează cu o viteză de eșantionare de 32 de eșantioane/ciclu, ceea ce asigură o precizie excepțională. Aparatul dispune de un afișaj LCD și poate măsura valori de până la 99999999,9 kWh, ceea ce permite utilizarea pe termen lung chiar și în medii cu consum ridicat. O caracteristică specială a dispozitivului Schneider Electric A9MEM3335 este capacitatea de măsurare multitarifară, care suportă 4 tarife diferite, asigurând astfel o analiză flexibilă a costurilor pentru diferite perioade. Capacitățile sale de comunicare sunt, de asemenea, remarcabile: utilizează protocolul M-Bus, care funcționează la o viteză de 300-9600 baud, cu o izolație de 3750 V. Dispozitivul dispune de o intrare digitală (0...5 V/11...40 V, 24 V CC) și o ieșire digitală (5...40 V CC, 50 mA), care îi extind și mai mult domeniile de utilizare. Feedback-ul vizual este asigurat de un indicator luminos verde de funcționare și de un LED galben intermitent, care poate fi utilizat atât pentru verificarea preciziei, cât și pentru alerte de suprasarcină. Dispozitivul poate fi montat pe șină DIN, ocupând o unitate de 14×9 mm (126 mm lățime, 103,2 mm înălțime și 69,3 mm adâncime). Contorul de energie iEM3335 este alegerea ideală pentru soluții rentabile de gestionare a energiei în diferite tipuri de clădiri, fie că este vorba de clădiri mici, medii sau mari, chiar și în rețele cu mai multe locații. Dispozitivul este excelent pentru facturare și repartizarea costurilor, fapt confirmat de numeroasele certificări internaționale, inclusiv conformitatea CE, UKCA, CULus, EAC, RCM, KZ, METAS și MID. Din punct de vedere al protecției împotriva mediului, cu gradul de protecție IP40 al panoului frontal și IP20 al carcasei, precum și cu intervalul de temperatură de funcționare de -25...55 °C (MID) sau -25...70 °C (IEC), funcționează fiabil chiar și în condiții extreme.
Seria Schneider Electric iEM3000 - A9MEM3335 - Contor digital de energie, 3F, 125 A, M-Bus, MID - Specificații tehnice
Caracteristici principale
Gama de produse: Acti9
Tip de produs: Contor de energie
Denumire scurtă: iEM3335
Funcții de măsurare: Energie activă și reactivă, putere activă și reactivă, intensitate, tensiune
Tip de măsurare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Specificații tehnice
Tip de intrare: Conectare directă
Intensitate nominală: 125 A
Tensiune nominală: 100...277 V / 173...480 V
Frecvență de rețea: 50 Hz / 60 Hz
Tipul tehnologiei: Electronică
Tipul afișajului: Afișaj LCD
Viteza de eșantionare: 32 eșantioane/ciclu
Curent de măsurare: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: 4 tarife
Clasă de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Comunicare
Protocol de comunicare: M-bus la viteze de 300, 600, 1200, 2400, 4800 și 9600 baud, izolație de 3750 V
Conector de comunicație: Bornă cu șurub: M-Bus
Consum tipic de curent: Comunicație M-bus: 2,3 mA în stare 1
Intrări și ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Caracteristici mecanice
Mod de fixare: Prin fixare prin clipare
Suprafață de fixare: Șină DIN
Conexiuni - borne: Bornieră cu șuruburi pentru cablu(uri) de 50 mm²
Pas de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Culoare: Alb
Caracteristici de mediu
Grad de protecție IP: IP40 panou frontal: conform IEC 60529, IP20 carcasă: conform IEC 60529
Grad de contaminare: 2
Umiditate relativă: 5...95 % la 50 °C
Temperatura de funcționare a mediului: -25...55 °C - MID, -25...70 °C - IEC
Temperatura de depozitare a mediului: -40...85 °C
Altitudine de funcționare: < 3000 m
Categorie de supratensiune: III
Certificări
Conformitate CE IEC 61010-1 (siguranță), Conformitate CE EN 61557-12 (monitorizare a performanței), Conformitate CE EN/IEC 61326-1 (EMC), Conformitate UKCA BS EN 61010-1 (siguranță), Conformitate UKCA BS EN 61557-12 (monitorizare a performanței), Conformitate UKCA BS EN 61326-1 (EMC), conformitate CULus UL 61010-1 (siguranță), conformitate CULus EN 61010-1 (siguranță), conformitate EAC EN 50470-3 (subcontor), conformitate RCM EN 62052 (subcontor), Conformitate KZ cu EN 50470-3 (subcontor), conformitate METAS cu EN 50470-1 (subcontor), conformitate MID cu EN 50470-3 (subcontor), conformitate MID cu EN 50470-1 (subcontor)
