Contorul de energie Schneider Electric Acti9 iEM3355 este o soluție versatilă și avansată de măsurare a energiei, ideală pentru sistemele moderne de monitorizare a clădirilor și de contabilizare a costurilor. Acest dispozitiv cu o intensitate nominală a curentului de 125 de amperi este o alegere excelentă pentru monitorizarea energiei și repartizarea costurilor în clădiri mici, medii și mari, precum și în complexe cu mai multe facilități, fie că este vorba de alimentarea principală, de substații sau de panouri de distribuție. Aparatul cu numărul de model A9MEM3355 utilizează protocolul de comunicație Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, cu setări de paritate pară/impară sau fără paritate, cu izolație de 4000 V. Aparatul oferă o intrare digitală (0...5 V/11...40 V la 24 V c.c.) și o ieșire digitală (statică) la o tensiune de 5...40 V c.c. cu un curent de 50 mA, ceea ce permite integrarea aparatului în sisteme complexe de monitorizare a clădirilor. Designul cu montare pe șină DIN și bornele cu șurub (pentru cabluri de max. 50 mm²) asigură o instalare simplă. Aparatul măsoară o gamă largă de parametri electrici: energie activă și reactivă, putere activă și reactivă, curent și tensiune. Tipurile de măsurare sunt energia activă, reactivă și aparentă (cu semn, patru cadrane). Ecranul LCD asigură o citire clară, în timp ce viteza de eșantionare de 32 de eșantioane/ciclu garantează măsurători precise. Valoarea maximă măsurabilă este de 99999999,9 kWh, iar domeniul de măsurare este de 0...125 A. Aparatul este potrivit și pentru măsurarea multitarifară (4 tarife), fiind astfel ideal pentru analiza detaliată a costurilor și pentru decontare. Aparatul este de culoare albă, având dimensiunile: 126 mm lățime, 103,2 mm înălțime, 69,3 mm adâncime. Contorul de energie iEM3355 se remarcă prin precizia sa excepțională: măsurarea energiei active de Clasa 1 conform standardelor IEC 62053-21 și IEC 61557-12, precum și de Clasa B conform standardului EN 50470-3. Aparatul deține numeroase certificări internaționale, printre care CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID și NMI. Intervalul de temperatură de funcționare al aparatului este de -25...55 °C (MID), -25...70 °C (IEC) sau -25...60 °C (IEC), cu grad de protecție IP40 pe panoul frontal și IP20 pe carcasa aparatului. Intervalul de altitudine de funcționare este sub 3000 m, umiditatea relativă fiind de 5...95% la 50 °C. Cu toate aceste caracteristici, A9MEM3355 este o alegere excelentă pentru utilizatorii profesioniști care au nevoie de măsurarea precisă și fiabilă a energiei și de colectarea datelor în medii industriale, comerciale sau instituționale.

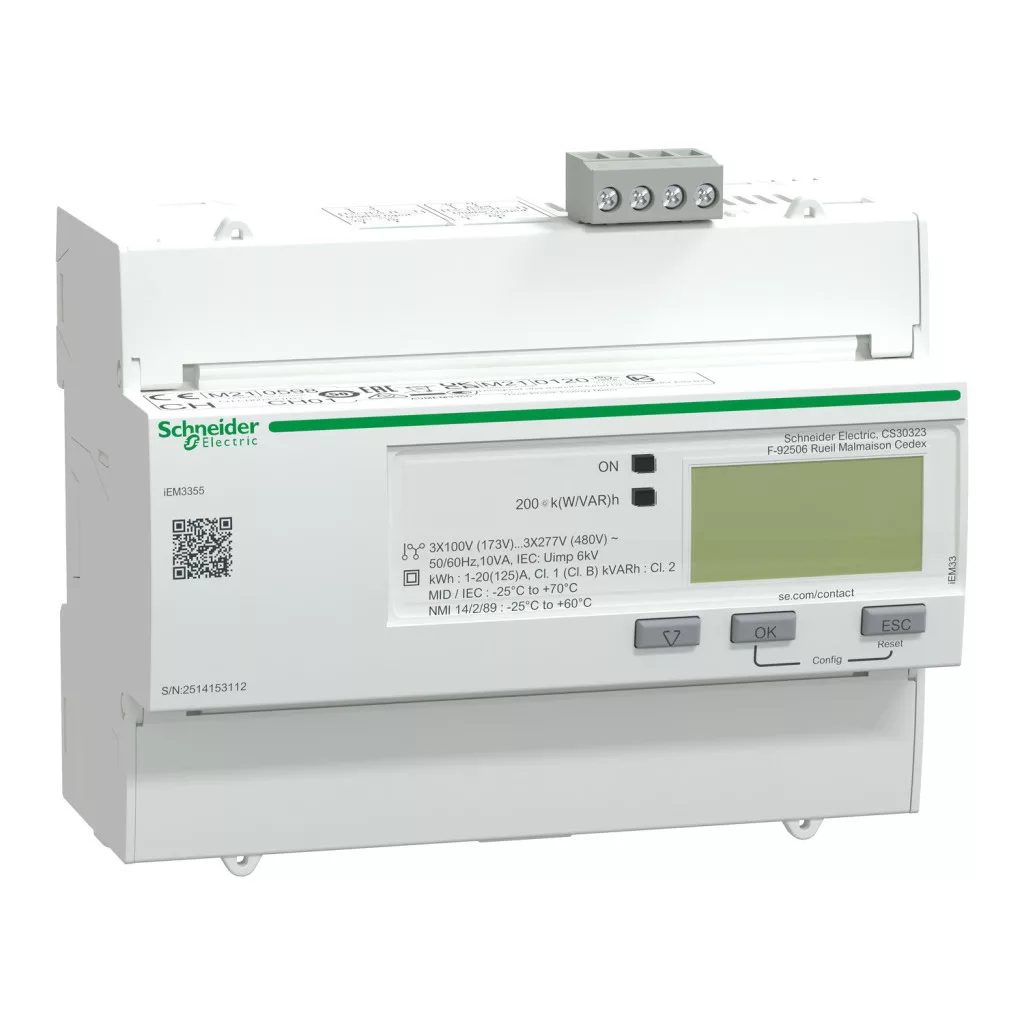

Schneider Electric seria iEM3000 - A9MEM3355 - Contor digital de consum, 3F, 125 A,MODBUS, date tehnice MID
Caracteristici generale
Gama de produse: Acti9
Seria de produse: Acti9 iEM3000
Tipul produsului: Contor de energie
Denumire scurtă a produsului: iEM3355
Caracteristici tehnice
Poli: 3P + N, 1P + N, 3P
Tip de măsurare: Energie activă și reactivă, putere activă și reactivă, intensitate, tensiune
Tip de contorizare: Energie activă, reactivă, aparentă (cu semn, patru cadrane)
Aplicație: Măsurare multitarifară, substații de distribuție, măsurare parțială
Clasa de precizie: Clasa 1 energie activă conform IEC 62053-21, Clasa 1 energie activă conform IEC 61557-12, Clasa B energie activă conform EN 50470-3
Tip intrare: Conectare directă
Curent nominal: 125 A
Tensiune nominală: 100...277 V, 173...480 V
Frecvență de rețea: 50 Hz, 60 Hz
Tehnologie: Electronică
Tipul afișajului: Afișaj LCD
Rata de eșantionare: 32 eșantioane/ciclu
Intensitate măsurabilă: 0...125 A
Valoare maximă măsurabilă: 99999999,9 kWh
Intrare tarif: 4 tarife
Comunicare
Protocol port de comunicare: Modbus RTU la viteze de 9,6, 19,2 și 38,4 kbaud, paritate pară/impară sau fără paritate, izolație de 4000 V
Conexiune port de comunicare: Bornă cu șurub: RS485
Indicatori
Indicatori locali: LED verde: stare pornită, LED galben intermitent: verificare precizie, alarmă de suprasarcină, Lumină de semnalizare galbenă: comunicare activă pe portul Modbus
Intrări/ieșiri
Număr de intrări: 1 digitală 0...5 V/11...40 V 24 V CC
Număr de ieșiri: 1 digitală (statică)
Tensiune de ieșire: 5...40 V CC@50 mA
Montare
Mod de montare: Prin fixare prin clipare
Suprafață de montare: Șină DIN
Conectori: Bornieră cu șuruburi pentru cablu de 50 mm²
Condiții de mediu
Grad de protecție IP: IP40 panou frontal: conform standardului IEC 60529, IP20 carcasă: conform standardului IEC 60529
Grad de poluare: 2
Umiditate relativă: 5...95% la 50 °C
Temperatura mediului de funcționare: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Temperatura mediului de depozitare: -40...85 °C
Altitudine de funcționare: < 3000 m
Caracteristici fizice
Culoare: Alb
Diviziune de 9 mm: 14
Lățime: 126 mm
Înălțime: 103,2 mm
Adâncime: 69,3 mm
Certificări
Certificări de produs: CE (siguranță IEC 61010-1), CE (EN 61557-12 monitor de performanță), CE (EN/IEC 61326-1 EMC), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
