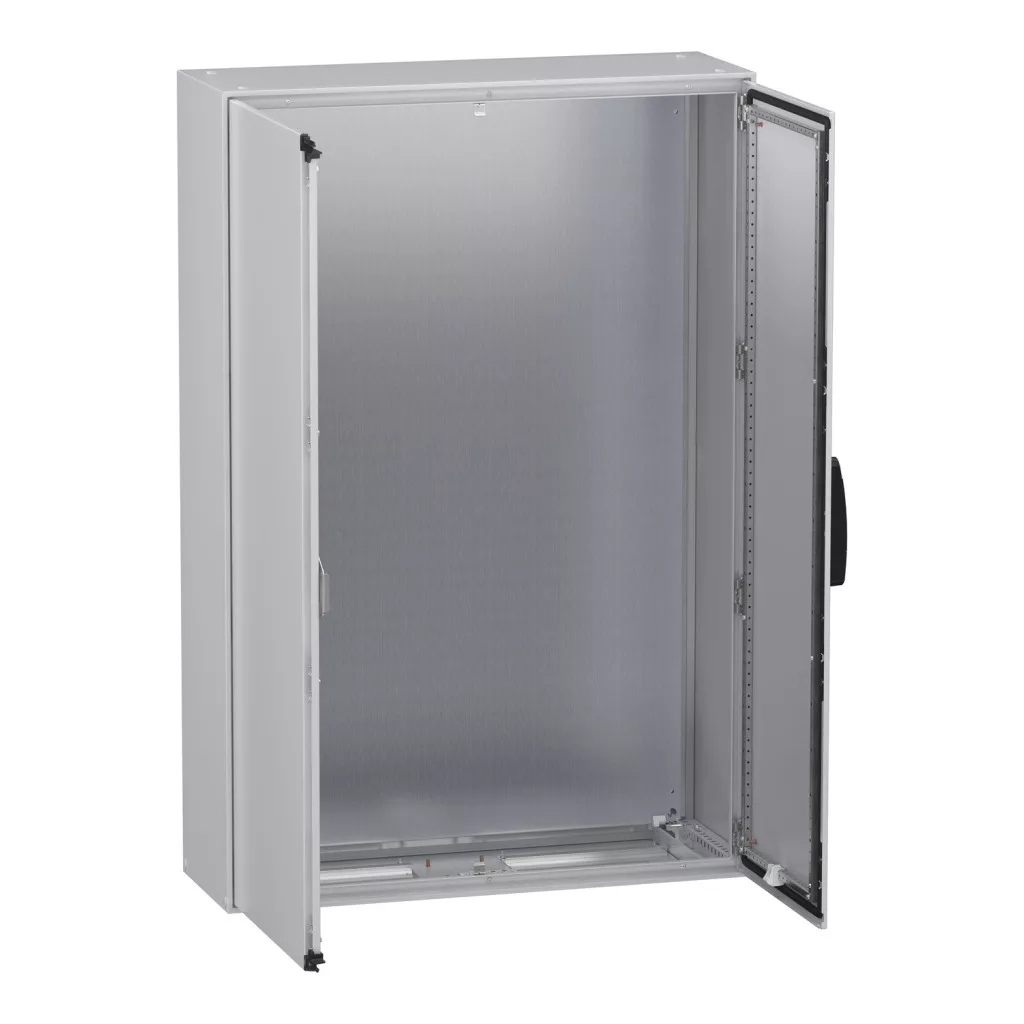

Tabloul electric compact NSYSM1812402DP din seria PanelSeT SM de la Schneider Electric este un echipament de distribuție electrică multifuncțional, de înaltă calitate, conceput pentru utilizare industrială și destinat montării la sol. Această carcasă robustă, cu dimensiunile de 1800x1200x400 mm, este alegerea ideală pentru mediile industriale și comerciale în care sunt indispensabile soluțiile fiabile, sigure și ușor de montat. Printre principalele caracteristici ale dulapului PanelSeT SM NSYSM1812402DP se numără calitatea excelentă a materialelor și designul practic și bine gândit. Corpul dulapului este format dintr-o singură bucată, cu panou posterior sudat și cadru rigid cu colțuri sudate, ceea ce asigură o stabilitate excepțională. Cele două uși netede au un unghi de deschidere de 120 de grade, deschiderea lor fiind asigurată de balamale cu șuruburi. Închiderea sigură este asigurată de sistemul de închidere în 4 puncte, cu mâner prevăzut cu un insert cu două tije de 5 mm, care este de culoare neagră (RAL 9005), în timp ce dulapul are un strat de vopsea pulbere epoxi-poliester de culoare gri (RAL 7035). Un alt avantaj al dulapului NSYSM1812402DP este flexibilitatea de montare. Placa de montare este fixată cu șuruburi la suporturile plăcii de montare, care pot fi, la rândul lor, fixate cu șuruburi la corpul dulapului. Configurația dulapului include 1 corp, 2 uși, 2 plăci de intrare a cablurilor, 1 sistem de închidere a ușii cu mâner, 1 sistem de blocare pentru ușa din stânga, 4 suporturi pentru plăci de montare și 1 placă de montare netedă. Placa de trecere a cablurilor din dotarea standard are un singur punct de intrare, astfel încât introducerea ordonată a cablurilor se realizează cu ușurință. Calitatea materialelor utilizate pentru dulapul PanelSeT SM NSYSM1812402DP este, de asemenea, remarcabilă: placa de montare este din oțel zincat, corpul și ușa din tablă de oțel, iar balamalele sunt fabricate din aliaj de zamak. Dulapul are gradul de protecție IP55 conform standardului IEC 60529 și asigură protecție mecanică IK10 conform standardului IEC 62262, oferind o protecție excelentă atât împotriva prafului și umezelii, cât și împotriva impacturilor mecanice. Produsul este conform cu standardul IEC 62208 și deține mai multe certificări internaționale, inclusiv certificările UL, BV și DNV. Dulapul este accesibil din față, are o greutate netă de 149,5 kg, ceea ce indică o construcție robustă, potrivită pentru utilizare industrială.
Schneider Electric Spacial SM - NSYSM1812402DP - cu placă de montare 2D (1800*1200*400) - specificații tehnice
Caracteristici generale
Gama de produse: PanelSeT
Denumirea produsului: PanelSeT SM
Tip de produs: Dulap de distribuție compact
Domeniu de utilizare: Multifuncțional
Tip de instalare: Montare pe podea
Dimensiuni și design
Înălțime nominală: 1800 mm
Lățime nominală: 1200 mm
Adâncime nominală: 400 mm
Număr de uși: 2 (față)
Direcția de deschidere a ușilor: Stânga (120°), Dreapta (120°)
Tipul ușii: Netedă
Sistem de închidere: Închidere în 4 puncte, mâner cu inserție cu două tije de 5 mm
Tipul corpului: Cadru rigid, panou frontal cu colțuri sudate, corp dintr-o singură bucată cu panou posterior sudat
Tipul plăcii de montare: Netedă
Tipul plăcii de etanșare: Standard
Introducere cablu: 1 intrare
Materiale și tratament de suprafață
Materialul plăcii de montare: Oțel zincat
Materialul carcasei: Oțel laminat
Materialul ușii: Oțel laminat
Materialul balamalei: Zamak
Finisaj: Pulbere epoxi-poliester
Culori: Carcasă: gri (RAL 7035), Mâner: negru (RAL 9005)
Caracteristici tehnice
Manevrabilitate: Din față
Greutate netă: 149,5 kg
Standarde și protecție
Standarde: IEC 62208
Certificări de produs: UL, BV, DNV
Grad de protecție IK: IK10 conform IEC 62262, conform cu standardele UL și cUL
Grad de protecție IP: IP55 conform IEC 60529
Conținutul aparatului

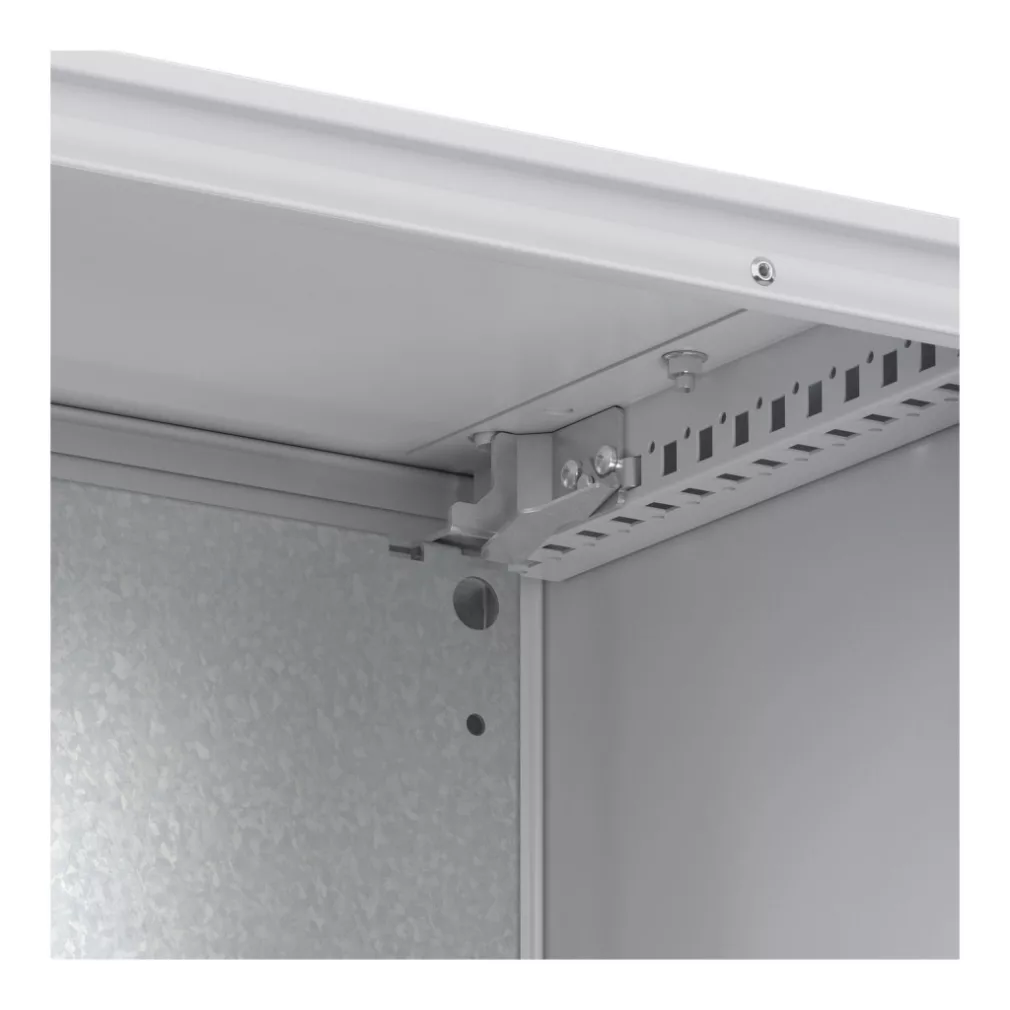

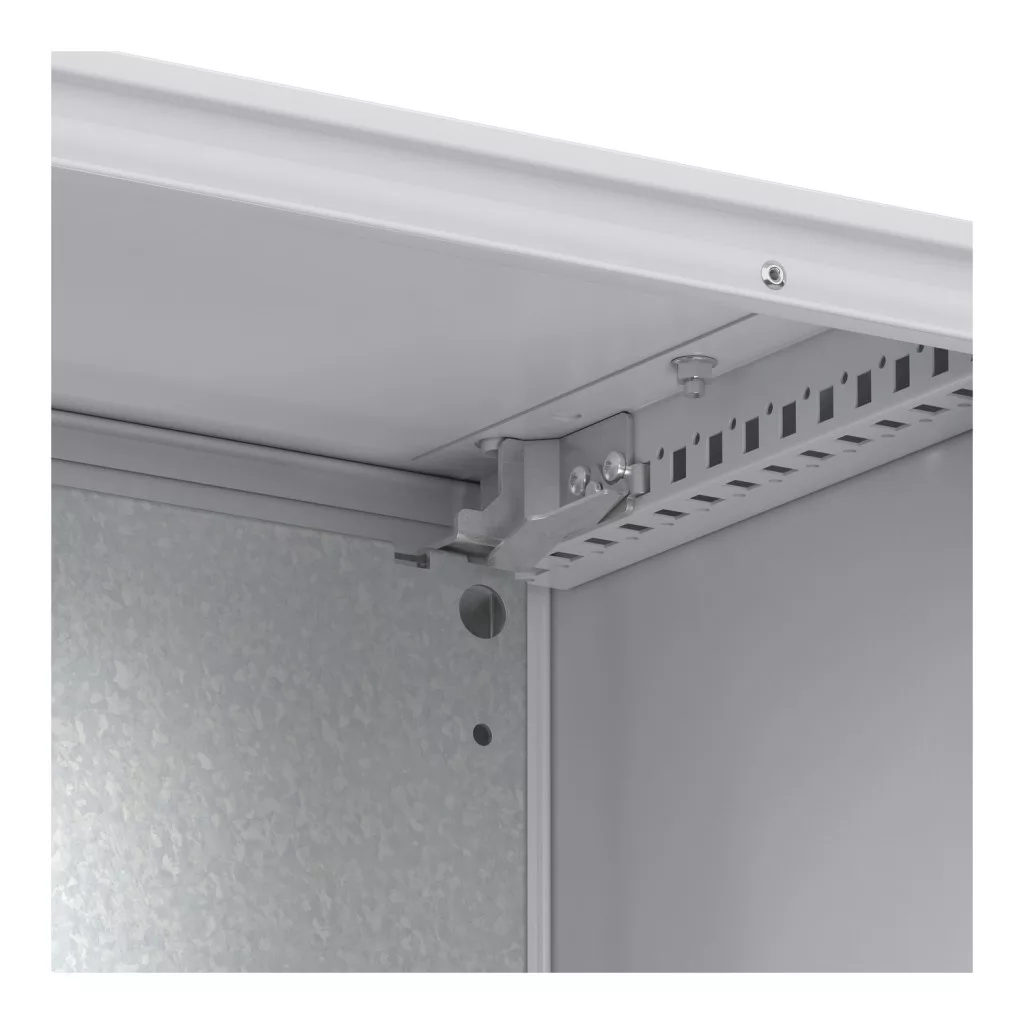

1 carcasă, 2 uși, 2 plăci pentru introducerea cablurilor, 1 sistem de închidere a ușii cu mâner, 1 sistem de blocare pentru ușa din stânga, 4 suporturi pentru plăci de montare, 1 placă de montare
Piese detașabile
Ușă: cu balamale cu șuruburi, Placă de montare: cu fixare cu șuruburi la suportul pentru placa de montare, Suport pentru placa de montare: cu fixare cu șuruburi
