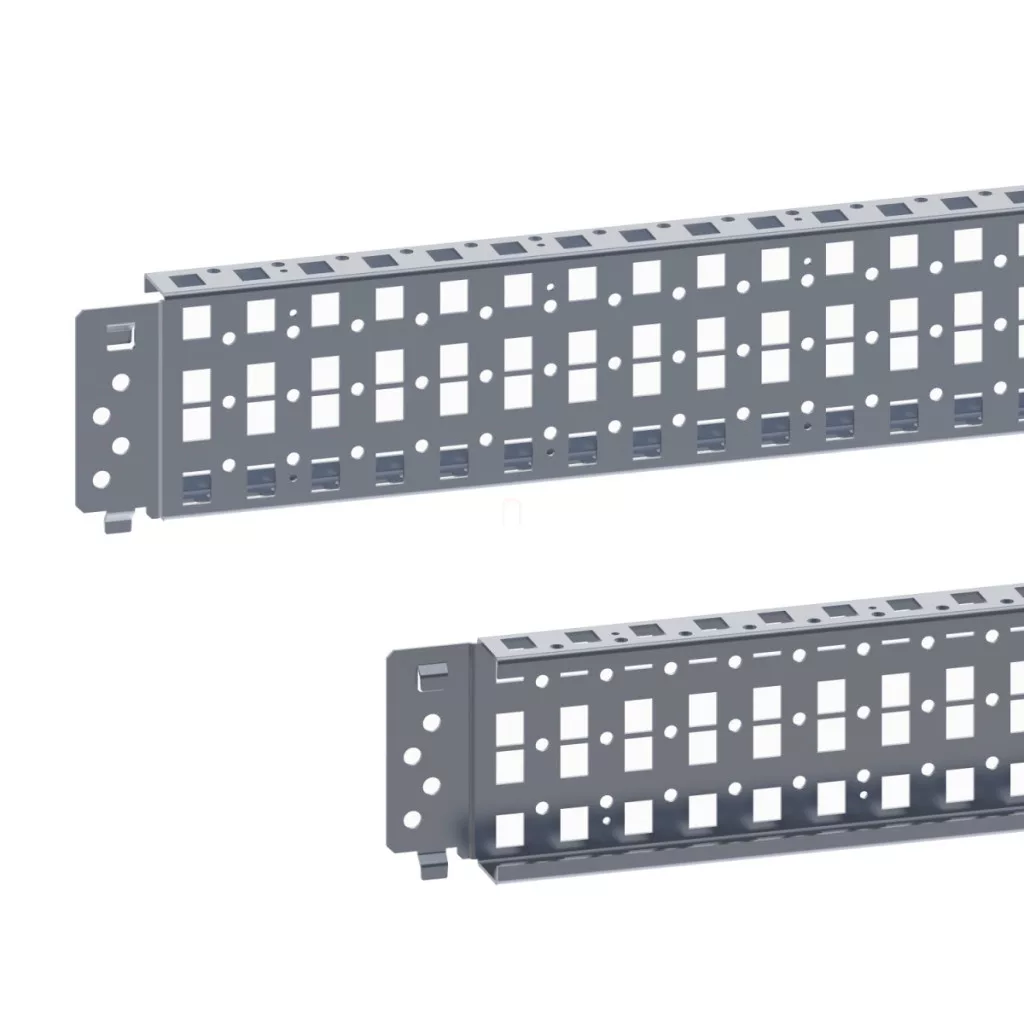

Barele transversale cu fixare rapidă de tip NSYSQCR9060, din gama de produse PanelSeT a Schneider Electric, oferă o soluție electrică profesională pentru diverse sisteme de tablouri de distribuție. Aceste bare transversale din oțel, special proiectate, sunt destinate în principal dulapurilor din seriile PanelSeT SFN, SF, SM, SFX și SMX, asigurând o montare rapidă și fiabilă în medii industriale. Produsul NSYSQCR9060 conține într-un set două traverse, care au 3 rânduri orizontale și dimensiunile H90 W600 mm. Traversele permit o utilizare multifuncțională și sunt deosebit de practice pentru dispunerea structurată a echipamentelor în interiorul dulapului. Montarea șinei se poate realiza în mai multe moduri: pe de o parte, între traversele transversale, pe de altă parte, direct pe structura dulapului, precum și pe profilul de adaptare în cazul dulapurilor de tip SM. Traversa transversală este fabricată din oțel zincat, ceea ce asigură o durabilitate și o rezistență la coroziune remarcabile. Grosimea materialului de 1,5 mm și designul special îi permit să suporte o sarcină de până la 110 kg, ceea ce o face ideală pentru fixarea componentelor electrice de greutate mare. Unul dintre principalele avantaje ale sistemului de șine transversale Schneider Electric NSYSQCR9060 este flexibilitatea de reglare. Șinele pot fi reglate la intervale de 25 mm, astfel încât echipamentele de cele mai diverse dimensiuni și tipuri pot fi amplasate în mod optim în interiorul dulapului. Înălțimea utilă a șinei este de 510 mm, înălțimea nominală de 60 mm, lățimea de 90 mm, iar adâncimea de 27 mm. Există două moduri de fixare: fixarea cu șuruburi sau o soluție care se fixează direct pe structura dulapului. Această opțiune de fixare dublă asigură o instalare extrem de rapidă și simplă, garantând în același timp o montare stabilă și sigură. NSYSQCR9060 este recomandat în special în medii industriale cu solicitare intensă, unde fiabilitatea și capacitatea de încărcare sunt cerințe esențiale. Conform tradiției Schneider Electric de fabricare a produselor de calitate, șinele sunt finisate cu precizie, au o durată de viață lungă și sunt compatibile cu gama largă de produse a producătorului.
Schneider Electric Spacial SM - NSYSQCR9060 - 2 traverse cu fixare rapidă pe trei rânduri (600) - specificații tehnice
Date generale
Seria de produse: PanelSeT
Tip de produs: Bare transversale cu fixare rapidă
Cod articol: NSYSQCR9060
Aplicație: Multifuncțional
Compatibilitate
Serii compatibile: PanelSeT SF, PanelSeT SM, PanelSeT SFX, PanelSeT SMX
Caracteristici tehnice
Opțiuni de montare: Între traversele, Pe structura dulapului, Pe profilul de adaptare la dulapurile SM
Conținutul pachetului: Elemente de fixare, 2 traverse
Cantitate pe set: 1 set
Material: Oțel
Tratament de suprafață: Galvanizat
Mod de fixare: Cu șuruburi, se poate fixa prin clipsare pe structură
Reglabilitate: Reglabil cu pas de 25 mm
Număr de rânduri orizontale: 3
Sarcină maximă admisă: 110 kg
Dimensiuni
Înălțime: Nominală: 60 mm, Utilă: 510 mm
Lățime: 90 mm
Adâncime: 27 mm
Grosime material: 1,5 mm
