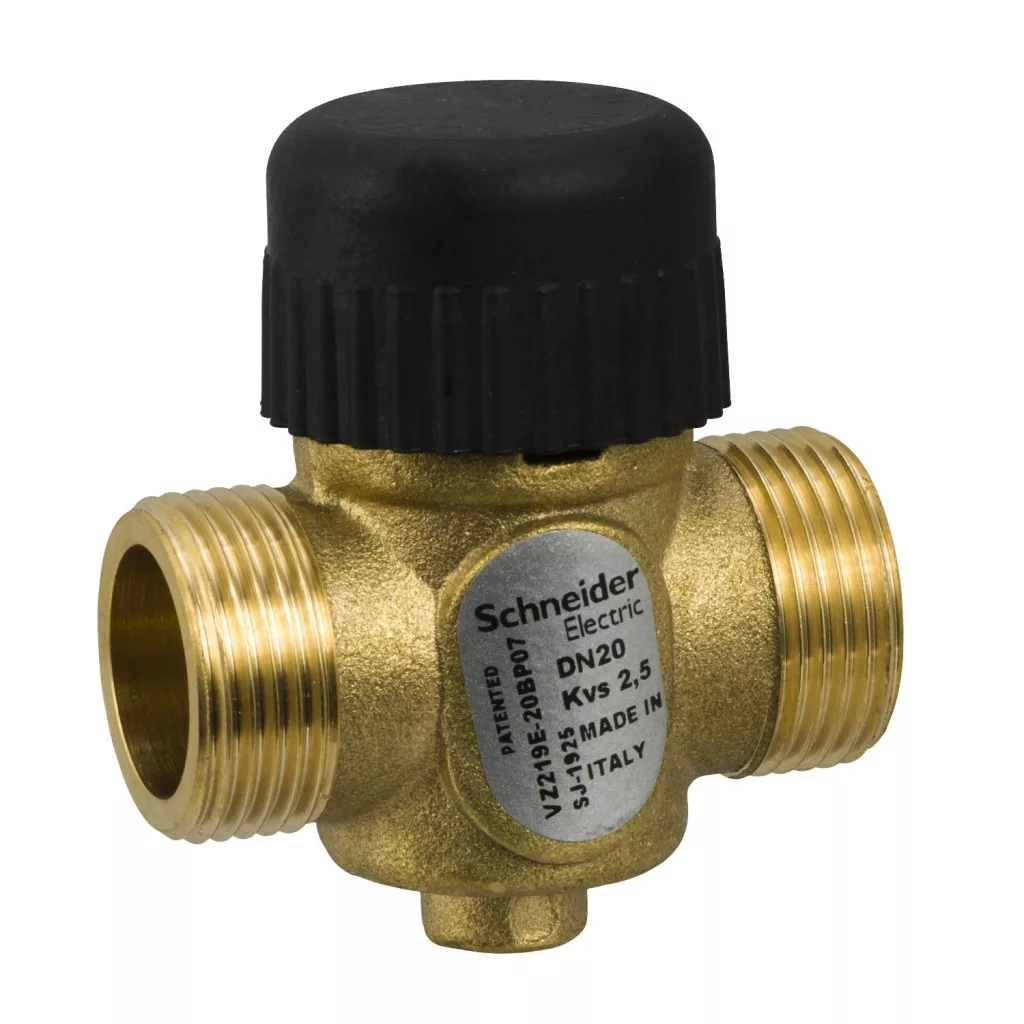

Schneider Electric VZ219E-20BP07 este o supapă de zonă profesională, care oferă o soluție ideală pentru reglarea precisă a debitului de lichid în sistemele de instalații tehnice ale clădirilor. Această supapă de zonă de 20 mm, cu 2 căi, are racord exterior de tip G și carcasă din alamă, ceea ce asigură o durabilitate și o fiabilitate excelente în utilizarea zilnică. Supapa are un coeficient de curgere de 2,5 kvs (2,89 cv), ceea ce permite caracteristici de curgere optime în diverse domenii de aplicare. Vana de zonă VZ219E-20BP07 a fost proiectată special pentru unități fan-coil, tavane răcite și unități terminale. Versatilitatea sa este demonstrată de compatibilitatea cu diverse medii, inclusiv apă pură și soluții de glicol cu concentrații diferite (25%, 30% sau chiar 50% conținut de glicol). Supapa funcționează cu mișcare liniară și o curbă de debit procentuală uniformă, ceea ce permite o reglare precisă. Domeniul de reglare de 50:1 asigură o reglare extrem de precisă a debitului în diverse condiții de sarcină. Supapa aparține clasei de presiune PN16 și este dimensionată pentru diverse condiții de funcționare. În modul de funcționare silențios, diferența maximă de presiune este de 62,05 kPa, în timp ce în condiții normale de durată de viață poate suporta o diferență de presiune de până la 255,1 kPa. La portul A, are o valoare de scurgere de clasa IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Corpul și componentele interne sunt fabricate din alamă, în timp ce tija este din oțel inoxidabil AISI 303, asigurând astfel o durată de viață lungă și rezistență la coroziune. Garniturile sunt fabricate din material EPDM (monomer de etilen-propilen-dienă), care asigură o rezistență chimică și termică excelentă în diverse condiții de utilizare. Vana de zonă Schneider Electric VZ219E-20BP07 are o conexiune de dimensiune G 3/4A, ceea ce asigură o potrivire standard pentru dimensiunile de țeavă de 20 mm. Piața țintă a produsului este Europa, regiunea Asia-Pacific și Australia, ceea ce indică acceptarea și fiabilitatea internațională a produsului. Această supapă de zonă poate fi utilizată într-o gamă largă de aplicații profesionale de inginerie a clădirilor, unde este necesară o reglare fiabilă a debitului de lichid, cum ar fi sistemele de încălzire și răcire ale clădirilor comerciale, controlul proceselor industriale sau chiar sistemele de climatizare ale clădirilor rezidențiale mai mari.
Supape de zonă și actuatoare Schneider Electric - VZ219E - 20BP07 - VZ219E - 20BP 2.5E SU 00 date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Unitate fan coil, Tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Date tehnice
Configurație supapă: 2 căi
Tip racord supapă: G exterior
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului: 20 mm (3/4 in)
Dimensiunea tubului: 20 mm
Caracteristică de curgere: Procentuală uniformă
Coeficient de curgere: 2,5 kvs, 2,89 cv
Clasă de presiune: PN16
Presiunea maximă a fluidului delta P în modul silențios: 62,05 kPa
Presiunea maximă a fluidului delta P în durata de viață normală: 255,1 kPa
Intervalul de reglare al supapei de reglare: 50:1
Scurgere la scaun: Portul A: clasa IV-S1 (0,005%)
Mișcarea tijei: liniară
Materiale
Materialul componentelor interne: alamă
Materialul corpului: alamă
Materialul tijei: oțel inoxidabil AISI 303
Materialul garniturii scaunului: A port: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Alte date
Piața țintă: Europa, Asia-Pacific, Australia
