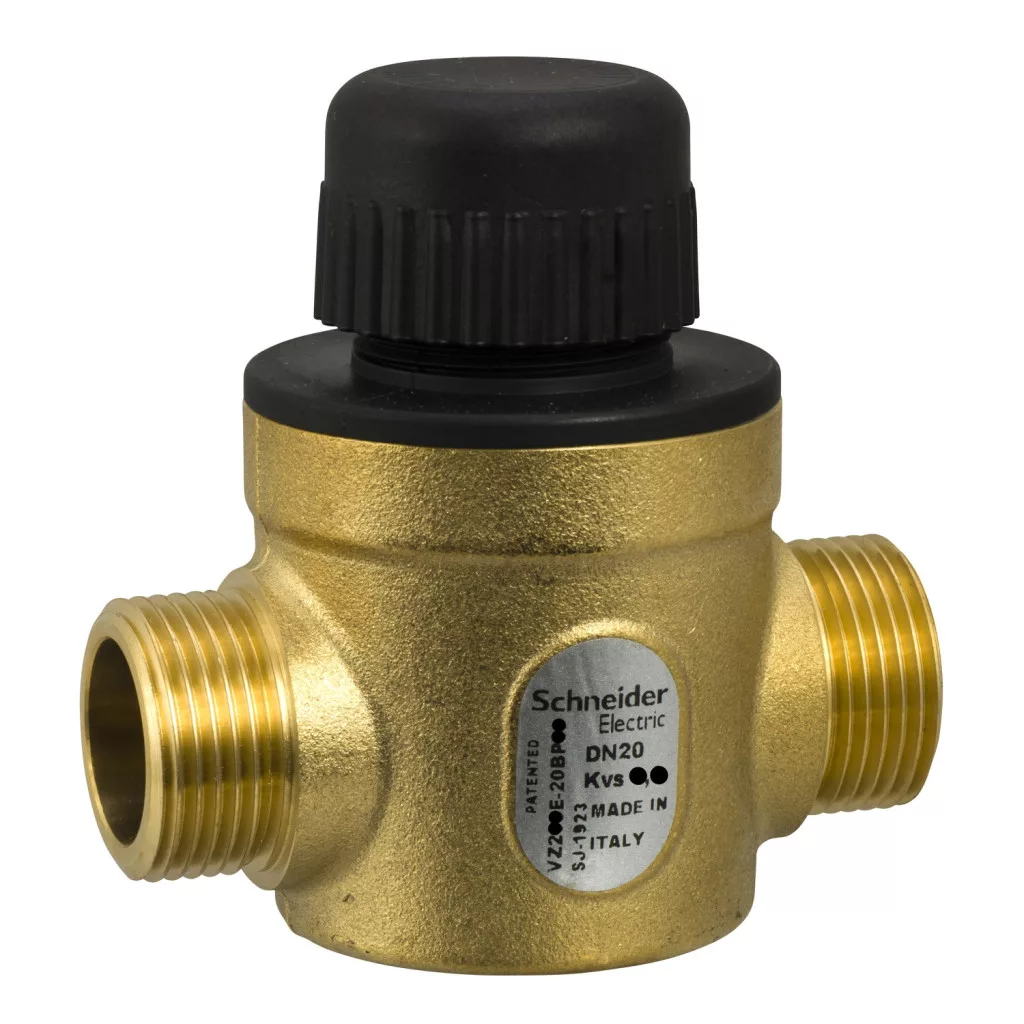

Supapele de zonă Schneider Electric VZ219E-20BP09 sunt elemente de reglare de înaltă calitate pentru sistemele de climatizare de precizie. Această supapă de zonă de 20 mm, cu 2 căi, filet exterior G, fabricată din alamă, are un coeficient de curgere de 6 kvs, ceea ce permite o reglare excelentă a debitului în diverse sisteme de tehnică de clădiri. Modelul VZ219E-20BP09 a fost proiectat special pentru unități fan coil, tavane răcite și diverse unități terminale. Valva este extrem de versatilă, fiind compatibilă cu mai multe tipuri de medii, inclusiv apă și diverse amestecuri de glicol (în concentrații de 25%, 30% și 50%). Datorită configurației cu 2 căi, este alegerea ideală pentru aplicațiile în care este necesară reglarea debitului de lichid într-o anumită ramură. Racordul cu filet exterior G 3/4A, de dimensiuni standard, permite o instalare simplă în majoritatea sistemelor. Supapa de zonă Schneider Electric VZ219E-20BP09 are numeroase caracteristici tehnice remarcabile. Caracteristica de debit procentual uniform asigură o reglare precisă pe întreaga gamă de funcționare. Coeficientul de debit de 6 kvs (6,94 cv) asigură un debit adecvat pentru majoritatea aplicațiilor de dimensiuni medii. Clasa de presiune PN16 garantează fiabilitatea supapei până la o presiune de sistem de 16 bar. Valorile diferenței maxime de presiune (62,05 kPa în regim silențios și 151,7 kPa la durată de viață normală) asigură o funcționare adecvată în diverse condiții de sistem. Domeniul de reglare de 50:1 permite un spectru de funcționare extrem de larg, în timp ce clasa de scurgere Port A: IV-S1 (0,005%) garantează un debit minim în stare închisă. Creșterea liniară a cursorului permite o poziționare precisă pe întreaga plajă de mișcare. Supapa de zonă VZ219E-20BP09 este fabricată din materiale de înaltă calitate, ceea ce asigură o durată lungă de viață și o performanță fiabilă. Corpul supapei și garnitura din alamă sunt rezistente la coroziune, în timp ce tija supapei din oțel inoxidabil AISI 303 oferă o rezistență mecanică durabilă. Sediul supapei și garnitura tijei sunt fabricate din EPDM (monomer de etilenă-propilenă-dienă), care asigură o rezistență excelentă la diferite condiții de temperatură și garantează o etanșare fiabilă pe întreaga durată de viață a sistemului. Produsul este disponibil în Europa, în regiunea Asia-Pacific și în Australia, putând fi astfel utilizat la nivel global în diverse proiecte de inginerie civilă.
Schneider Electric Zone Valves and Actuators - VZ219E - 20BP09 - VZ219E - 20BP 6.0E SU 00 date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Unitate fan coil, Tavan răcit, Unitate terminală
Compatibilitate cu mediul: 25% glicol, 30% glicol, Apă, 50% glicol
Caracteristici tehnice
Configurație supapă: 2 căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului supapei: 20 mm (3/4 in)
Dimensiunea țevii: 20 mm
Curba de debit: Procentuală uniformă
Coeficient de debit: 6 kvs, 6,94 cv
Clasă de presiune: PN16
Presiune maximă a fluidului delta P în funcționare silențioasă: 62,05 kPa
Presiunea fluidului max. delta P durată de viață normală: 151,7 kPa
Interval de reglare a supapei de reglare: 50:1
Scurgere la racordul supapei: Racord A: Clasa IV-S1 (0,005%)
Mișcarea tijei: Liniară
Materiale
Materialul garniturii: Alama
Materialul corpului supapei: Alama
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: Port A: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Zona de distribuție
Zona țintă: Europa, Asia-Pacific, Australia
