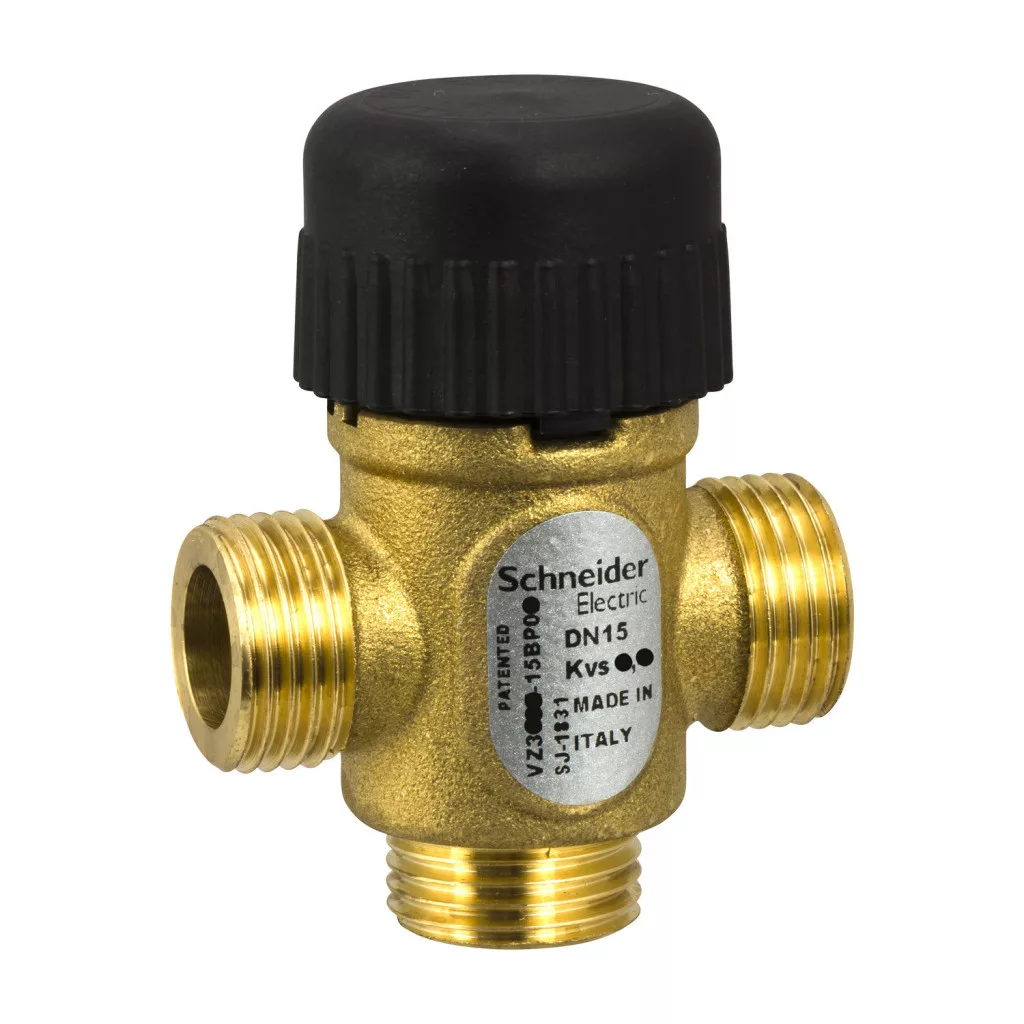

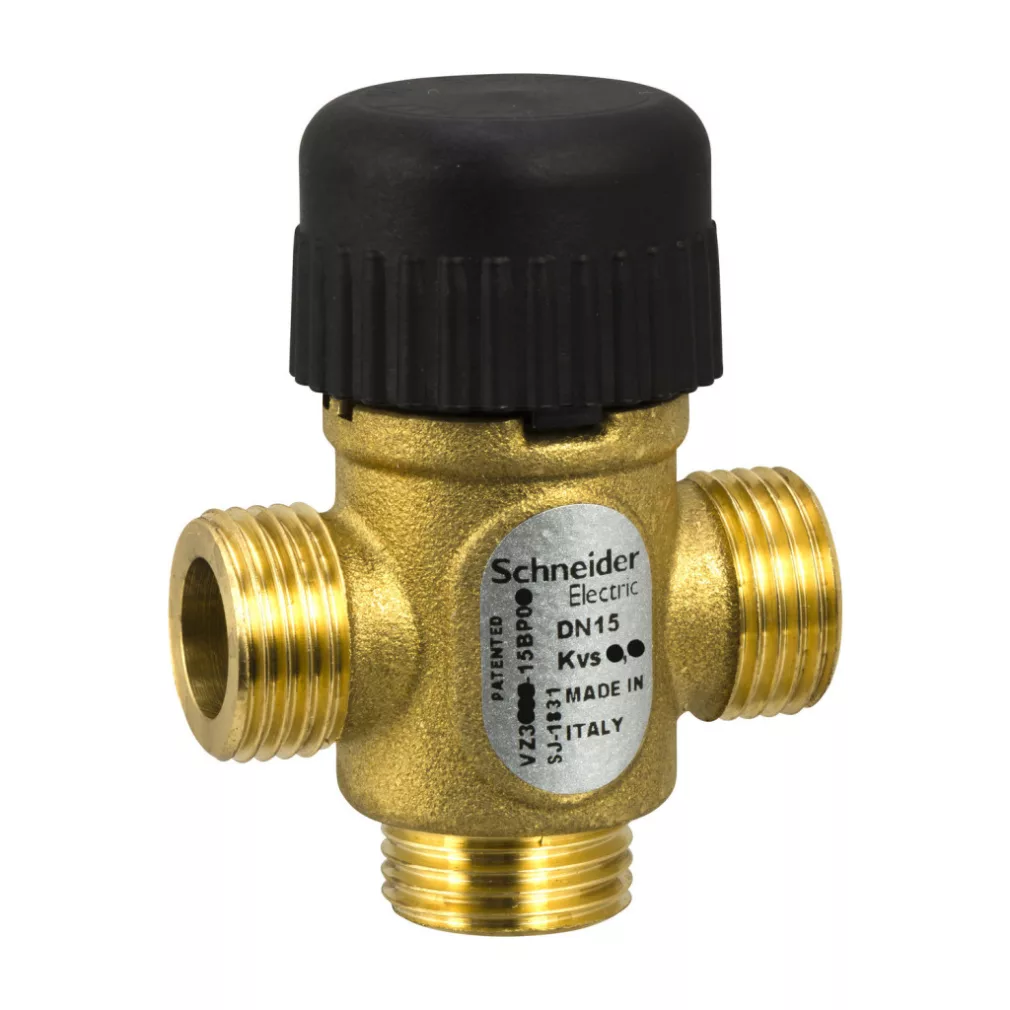

Supapa de zonă Schneider Electric VZ308E-15BP01 este o supapă versatilă cu 3 căi, concepută special pentru reglarea unităților fan coil, a tavanelor răcite și a unităților terminale. Această supapă din alamă de 15 mm (1/2 inch) are un coeficient de curgere de 0,25 kvs, ceea ce permite o reglare precisă în sistemele hidraulice. Supapa VZ308E-15BP01 are o conexiune externă G, cu dimensiunea de racord G 1/2A. O caracteristică specială este compatibilitatea cu mai multe tipuri de medii: poate fi utilizată cu apă curată, precum și cu amestecuri cu conținut de glicol de 25%, 30% și chiar 50%, astfel încât poate fi utilizată în mod flexibil în diverse sisteme de răcire și încălzire. Supapa aparține clasei de presiune PN16, diferența maximă de presiune fiind de 62,05 kPa în modul de funcționare silențios și de 255,1 kPa în condiții normale de durată de viață. Clasa de etanșeitate a portului A este IV-S1 (0,005%), ceea ce asigură o etanșeitate excelentă. Construcția supapei garantează durabilitate și fiabilitate. Corpul supapei și accesoriile sunt fabricate din alamă, în timp ce tija supapei este din oțel inoxidabil AISI 303. Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă) de înaltă calitate, care asigură o durată lungă de viață și rezistență la uzură. Tija supapei efectuează o mișcare liniară, ceea ce permite o reglare precisă. Coeficientul de curgere de la B la AB este de 0,29 cv (0,25 kvs), ceea ce indică capacitățile fiabile de reglare ale supapei, alături de o curbă de curgere necaracterizată. Supapa de zonă Schneider Electric VZ308E-15BP01 este un produs destinat în principal piețelor din Europa, Asia-Pacific și Australia. Pentru o performanță optimă a sistemului și eficiență energetică, aceasta este alegerea ideală pentru instalațiile în care funcționează sisteme de răcire sau încălzire reglabile pe zone. Datorită dimensiunilor compacte ale supapei (diametru de 15 mm), aceasta poate fi instalată cu ușurință chiar și în spații înguste, asigurând în același timp funcționarea eficientă și precisă a sistemului prin caracteristicile sale tehnice excelente. Supapa cu codul de produs VZ308E-15BP01 este o componentă fiabilă și durabilă pentru soluțiile profesionale de inginerie a clădirilor.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP01 - VZ308E - 15BP 0.25E SU 00 date tehnice
Caracteristici principale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicație: Unitate fan coil, tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Specificații tehnice
Configurație supapă: 3-căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 1/2A
Dimensiunea corpului: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Curba caracteristică de debit: Necaracterizată
Coeficient de debit B - AB: 0,29 cv, 0,25 kvs
Coeficient de curgere: 0,25 kvs, 0,29 cv
Clasă de presiune: PN16
Diferență maximă de presiune în modul silențios: 62,05 kPa
Diferență maximă de presiune la durată de viață normală: 255,1 kPa
Clasa de scurgere: Portul: clasa IV-S1 (0,005%)
Materiale și execuție
Mișcarea tijei supapei: Liniară
Materialul armăturii: Alama
Materialul corpului: Alama
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: A port: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei supapei: EPDM (monomer de etilen-propilen-dienă)
Informații de distribuție
Regiune țintă: Europa, Asia-Pacific, Australia
