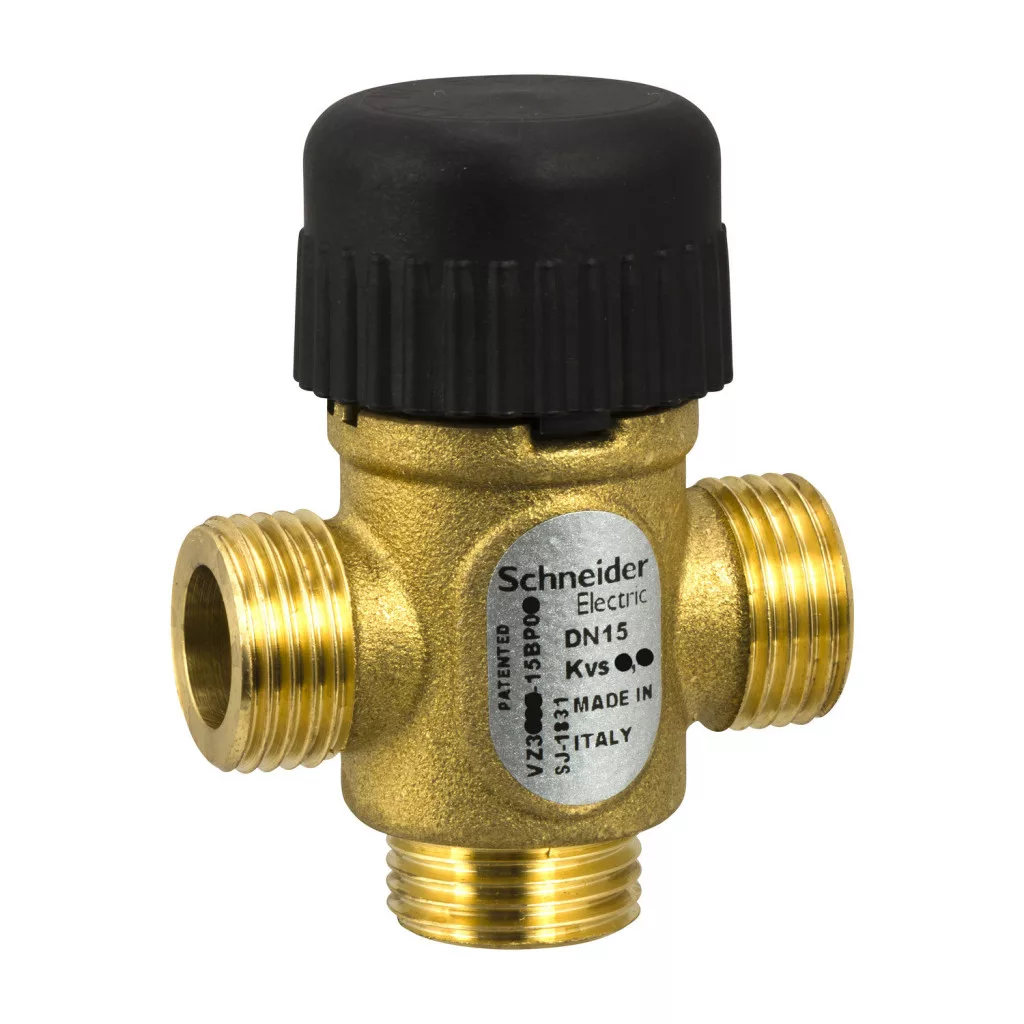

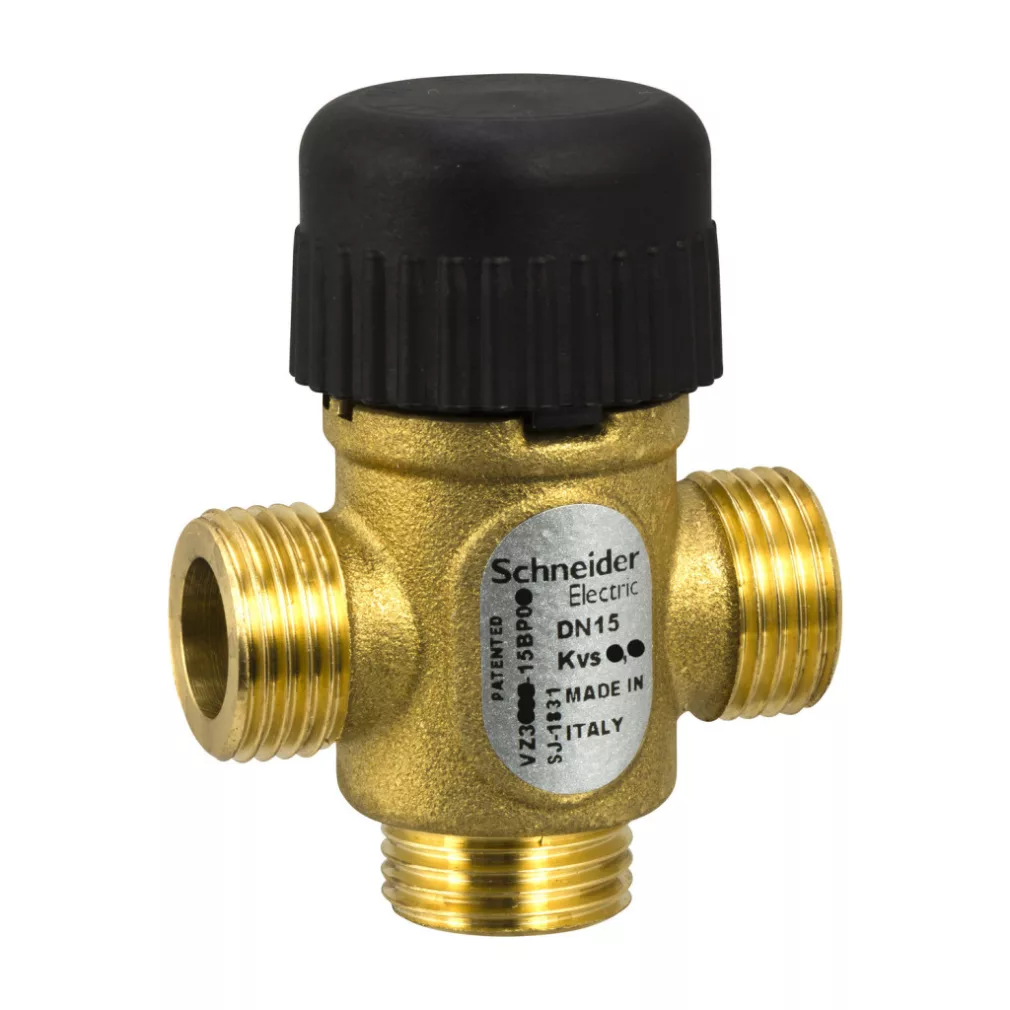

Schneider Electric VZ308E-15BP04 este o supapă de zonă de 15 mm, cu 3 căi, de înaltă calitate, care oferă performanțe fiabile în diverse aplicații de tehnică de clădiri. Această supapă din alamă are un coeficient de curgere de 1 kvs, ceea ce asigură un debit optim al lichidului în sistem, oferind în același timp posibilități precise de reglare pentru sistemele de răcire și încălzire. Vana de zonă VZ308E-15BP04 este recomandată în special pentru unitățile fan coil, tavanele răcite și alte unități terminale, unde este importantă reglarea fiabilă a debitului de lichid. Supapa este compatibilă cu diverse medii, inclusiv apă curată și diferite concentrații de glicol (25%, 30% și chiar până la 50%). Această versatilitate permite utilizarea produsului în diverse sisteme, chiar și în cele cu cerințe de protecție împotriva înghețului. Produsul are o conexiune externă G, dimensiunea conexiunii este G 1/2A, dimensiunea corpului este de 15 mm (1/2 inch). Dimensiunea tubului este, de asemenea, de 15 mm. Caracteristica de curgere a modelului VZ308E-15BP04 nu este caracterizată, coeficientul de curgere fiind de 1 kvs (1,16 cv), în timp ce coeficientul de curgere între B și AB este de 0,8 kvs (0,92 cv). Clasa de presiune a supapei este PN16, ceea ce asigură o rezistență ridicată la presiune. În modul de funcționare liniștit, diferența maximă de presiune este de 62,05 kPa, în timp ce în cazul unei durate de viață normale, această valoare este de 255,1 kPa. Clasa de scurgere a portului A al supapei este IV-S1 (0,005%), ceea ce înseamnă o valoare de scurgere extrem de scăzută, asigurând funcționarea eficientă din punct de vedere energetic a sistemului. Supapa de zonă Schneider Electric VZ308E-15BP04 funcționează cu mișcare liniară a tijei, ceea ce permite o reglare precisă. Atât materialul de reglare, cât și corpul sunt fabricate din alamă, ceea ce asigură o rezistență excelentă la coroziune și o durată de viață îndelungată. Tija este fabricată din oțel inoxidabil (AISI 303), ceea ce sporește și mai mult durabilitatea produsului. Atât garnitura de scaun, cât și garnitura tijei sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă), ceea ce asigură o rezistență termică excelentă și durabilitate la diferite temperaturi și medii. Piața țintă a supapei de zonă VZ308E-15BP04 este Europa, Asia și regiunea Pacificului, precum și Australia.
Schneider Electric Zone Valves and Actuators - VZ308E - 15BP04 - VZ308E - 15BP 1.0E SU 00 date tehnice
Caracteristici generale ale produsului
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Domeniul de aplicare al dispozitivului: Unitate fan coil, Tavan răcit, Unitate terminală
Compatibilitate mediu: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurație supapă: 3 căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 1/2A
Dimensiunea corpului: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Caracteristică de curgere: Necaracterizat
Coeficient de curgere de la B la AB: 0,92 cv, 0,8 kvs
Coeficient de curgere: 1 kvs, 1,16 cv
Clasă de presiune: PN16
Diferența maximă de presiune a fluidului în regim de funcționare normal: 62,05 kPa
Diferența maximă de presiune a fluidului la durata de viață normală: 255,1 kPa
Scurgere din scaun: Port A: clasa IV-S1 (0,005%)
Mișcare tijă: Liniară
Caracteristici ale materialelor
Material garnitură: Alama
Material corp: Alama
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Piața țintă
Regiunea țintă: Europa, Asia și zona Pacificului, Australia
