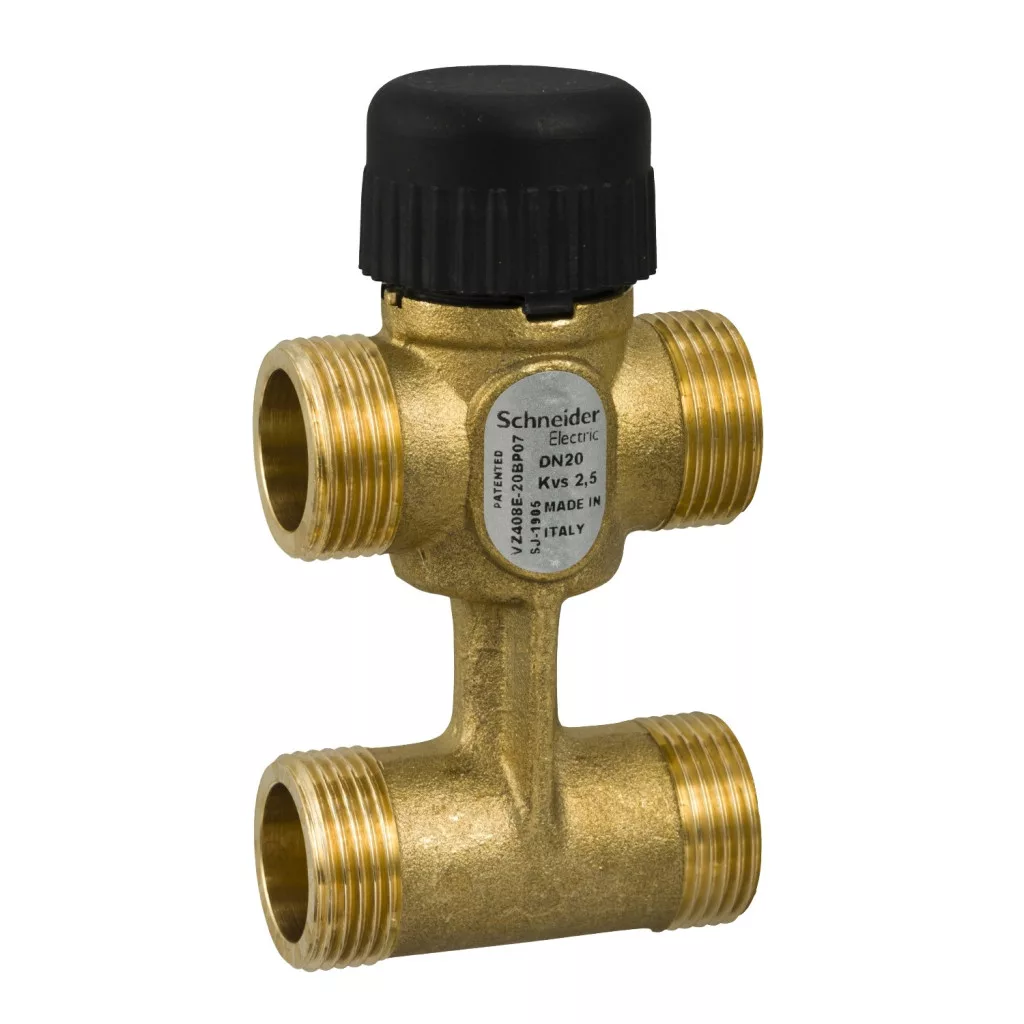

Produsul Schneider Electric VZ408E-20BP07 este o supapă de zonă extrem de versatilă și fiabilă, cu diametrul de 20 mm, dotată cu un sistem de bypass cu 3 căi. Această supapă din alamă cu filet exterior G se mândrește cu un coeficient de curgere de 2,5 kvs, ceea ce asigură o performanță excelentă a debitului în diverse aplicații de tehnică de clădiri. Supapa de zonă VZ408E-20BP07 este alegerea ideală pentru unitățile fan coil, sistemele de tavan răcite și alte unități terminale. Datorită compatibilității versatile cu mediile de lucru, supapa poate fi utilizată cu apă curată, precum și cu lichide cu conținut de glicol de 25%, 30% și chiar 50%, ceea ce asigură o flexibilitate extraordinară în diverse sisteme de răcire și încălzire. Racordul de supapă de dimensiunea G 3/4A și dimensiunea standard a țevii de 20 mm (3/4 inch) garantează o instalare ușoară în majoritatea sistemelor. În ceea ce privește caracteristicile tehnice, VZ408E-20BP07 are proprietăți remarcabile. Cursa liniară a tijei asigură o reglare precisă, în timp ce corpul și componentele interne din alamă, precum și tija din oțel inoxidabil AISI 303 garantează o construcție durabilă și rezistentă la coroziune. Portul A aparține clasei de scurgere Class IV-S1 (0,005%), ceea ce asigură o rată de scurgere extrem de scăzută. Garniturile din EPDM (monomer de etilenă-propilenă-dienă) asigură o rezistență excelentă la temperatură și la substanțe chimice, atât în cazul scaunului, cât și al garniturii tijei. În ceea ce privește coeficienții de curgere, în cazul curgerii de la B către AB, valoarea este de 1,6 kvs (1,85 cv), în timp ce coeficientul de curgere total este de 2,5 kvs (2,89 cv), permițând o reglare precisă a debitului. Supapa de zonă VZ408E-20BP07 aparține clasei de presiune PN16, iar diferența de presiune maximă admisă în modul de funcționare silențios este de 62,05 kPa, în timp ce pentru o durată de viață normală este de 151,7 kPa. Acest produs a fost conceput în principal pentru piețele din Europa, Asia-Pacific și Australia, respectând standardele și cerințele stricte din aceste regiuni. Supapa de zonă Schneider Electric VZ408E-20BP07 este alegerea ideală pentru toți specialiștii în instalații tehnice de clădiri care caută un produs fiabil, versatil și cu durată lungă de viață pentru reglarea precisă a sistemelor de răcire și încălzire.
Date tehnice VZ408E-20BP07
Caracteristici generale
Tipul produsului: Supapă de zonă
Domenii de aplicare: Unitate fan coil, tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Parametri tehnici
Configurația supapei: Configurație bypass cu 3 căi
Tipul racordului supapei: Filet exterior G
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului: 20 mm (3/4 in)
Dimensiunea țevii: 20 mm
Caracteristică de curgere: Necaracterizată
Coeficient de curgere de la B la AB: 1,85 cv / 1,6 kvs
Coeficient de curgere: 2,5 kvs / 2,89 cv
Clasă de presiune: PN16
Diferență de presiune maximă în modul silențios: 62,05 kPa
Diferență de presiune maximă pentru durata de viață normală: 151,7 kPa
Clasa de scurgere: Portul A: Clasa IV-S1 (0,005%)
Creșterea cursorului: Liniară
Materiale
Materialul componentelor interne: Alamă
Materialul corpului: Alama
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: A port: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Distribuție
Piețe țintă: Europa, Asia-Pacific, Australia
