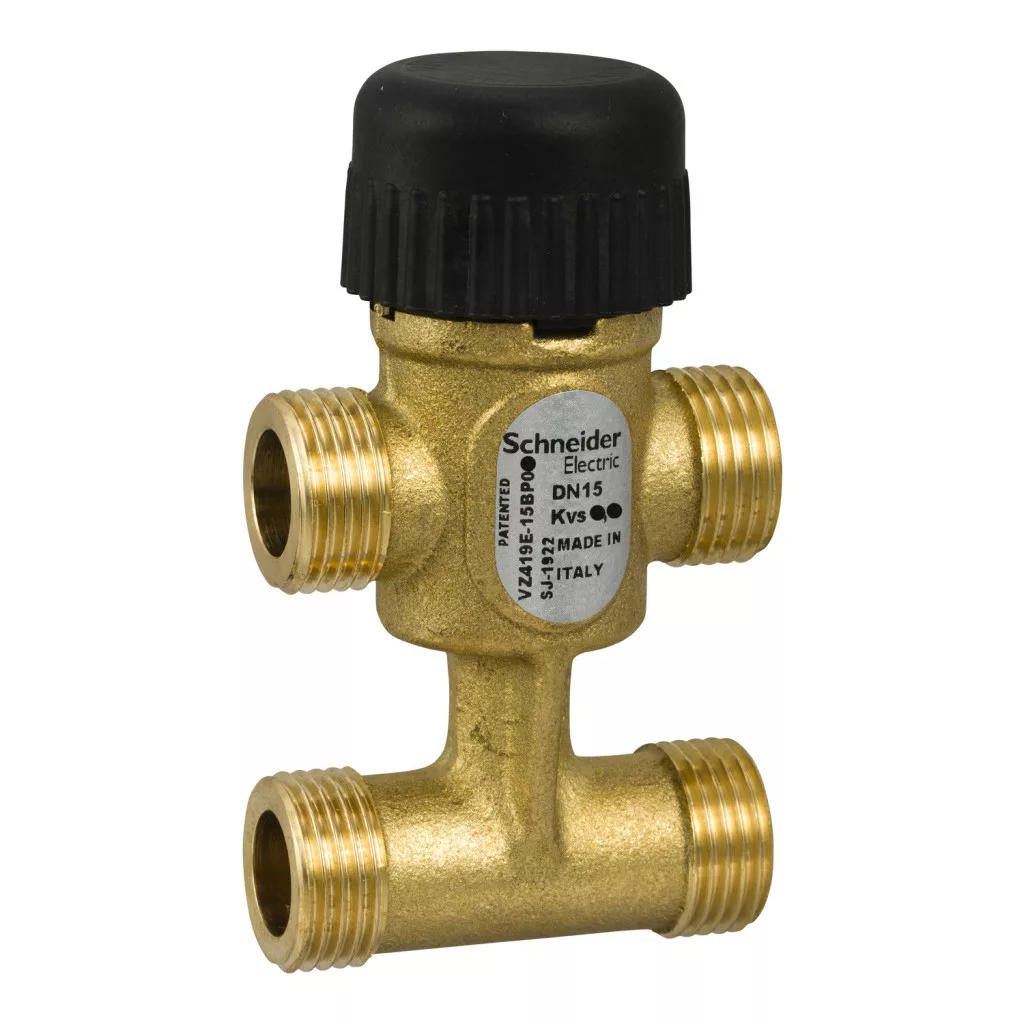

Supapa de zonă Schneider Electric VZ419E-15BP02 este un element de control versatil și de precizie, conceput special pentru utilizarea în sistemele de tehnică a clădirilor. Această supapă cu bypass cu 3 căi de 15 mm are o conexiune externă de tip G și o carcasă durabilă din alamă, care asigură o durată lungă de viață și performanțe fiabile chiar și în cele mai exigente aplicații de tehnică de clădiri. Vana de zonă VZ419E-15BP02 este instalată în principal în unități fan-coil, tavane răcite și alte unități terminale. Vana are un coeficient de curgere de 0,4 kvs, ceea ce permite o reglare precisă a debitului de lichid. Această supapă este compatibilă cu mai multe tipuri de medii, inclusiv apă curată și soluții de glicol cu concentrații diferite (25%, 30% și 50%). Această versatilitate asigură faptul că supapa poate fi utilizată în diverse sisteme de instalații tehnice ale clădirilor, inclusiv în aplicații de încălzire și răcire. Printre caracteristicile tehnice ale supapei VZ419E-15BP02 se numără caracteristica de debit procentual uniform, care asigură o reglabilitate optimă. Coeficientul de curgere în direcția de la B la AB este de 0,29 cv (0,25 kvs), în timp ce coeficientul de curgere total este de 0,46 cv (0,4 kvs). Supapa aparține clasei de presiune PN16 și poate fi utilizată la diferite presiuni de funcționare: în modul de funcționare silențios, diferența maximă de presiune este de 62,05 kPa, în timp ce în modul de funcționare cu durată de viață normală această valoare poate fi de 351,6 kPa. Supapa are un interval de reglare de 50:1, ceea ce asigură o reglabilitate excelentă în diferite condiții de curgere. Supapa are o tijă cu mișcare liniară, iar clasa de scurgere a portului A este IV-S1 (0,005%), ceea ce înseamnă o etanșeitate excelentă. Materialele de construcție ale supapei au fost alese cu grijă pentru a asigura durabilitatea și fiabilitatea: carcasa și garnitura sunt fabricate din alamă, în timp ce tija este din oțel inoxidabil AISI 303. Garniturile sunt fabricate din material EPDM (monomer de etilenă-propilenă-dienă) de înaltă calitate, ceea ce asigură etanșeitatea pe termen lung și rezistența la diverse medii. Supapa este destinată utilizării în Europa, în regiunea Asia-Pacific și în Australia, respectând specificațiile și cerințele fiecărei regiuni.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP02 - VZ419E - 15BP 0.4E SU 00 date tehnice
Date generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Unitate fan-coil, Tavan răcit, Unitate terminală
Compatibilitate mediu: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici supapă
Configurație supapă: Bypass cu 3 căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 1/2A
Dimensiunea corpului supapei: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Caracteristică de debit: Procentual egal
Coeficient de curgere de la B la AB: 0,29 cv, 0,25 kvs
Coeficient de curgere: 0,4 kvs, 0,46 cv
Clasă de presiune: PN16
Presiunea maximă a fluidului delta P pentru funcționare silențioasă: 62,05 kPa
Presiunea maximă a fluidului delta P pentru durată de viață normală: 351,6 kPa
Intervalul supapei de reglare: 50:1
Scurgere la supapă: Port A: Clasa IV-S1 (0,005 %)
Mișcare tijă: Liniară
Materiale
Material garnitură: Alamă
Material carcasă supapă: Alamă
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Piața țintă
Regiunea vizată: Europa, Asia-Pacific, Australia
