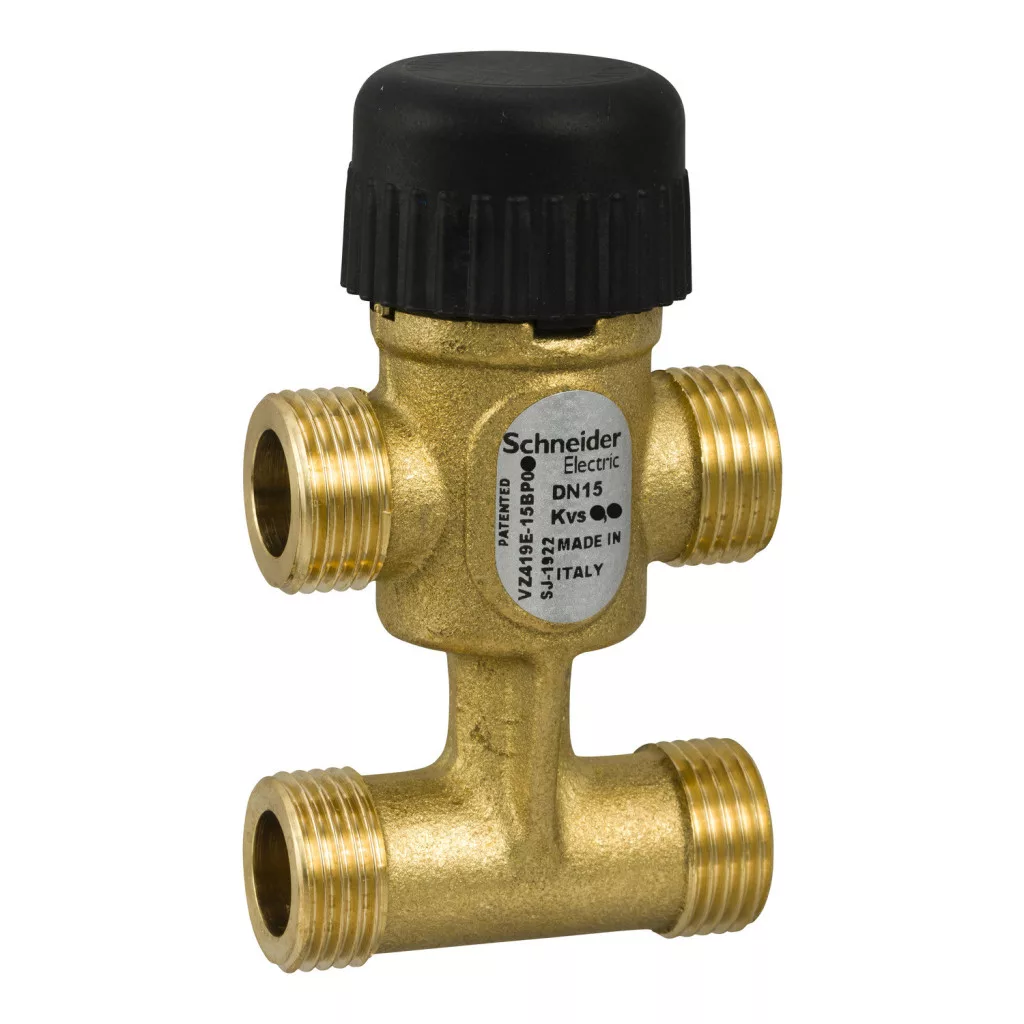

Supapa de zonă Schneider Electric, modelul VZ419E-15BP05, este o supapă de bypass cu 3 căi, de 15 mm, de calitate profesională, prevăzută cu racord exterior de tip G și carcasă din alamă. Acest model are un coeficient de curgere de 1,6 kvs, ceea ce asigură un flux eficient de lichid în diverse aplicații de tehnică de clădiri. Produsul a fost dezvoltat în principal pentru controlul unităților fan coil, tavanelor răcite și a altor unități terminale. Datorită compatibilității sale versatile, poate fi utilizat atât cu apă pură, cât și cu diferite concentrații de glicol (25%, 30%, 50%). Datorită configurației bypass cu 3 căi, permite controlul precis al direcției fluidului în interiorul sistemului. Valva are o dimensiune de racord G 1/2A, ceea ce asigură o potrivire standard cu conductele de 15 mm. Modelul VZ419E-15BP05 are o caracteristică de debit procentual egal, ceea ce este deosebit de avantajos în cazul cerințelor de reglare precisă. Coeficientul de debit între porturile B și AB este de 1,16 cv (1 kvs), în timp ce coeficientul de debit total este de 1,6 kvs (1,85 cv). Produsul aparține clasei de presiune PN16, diferența maximă de presiune fiind de 62,05 kPa în modul de funcționare silențios, iar la o durată de viață normală de 351,6 kPa. Domeniul de reglare este excelent, cu un raport de 50:1, ceea ce permite o controlare extrem de precisă într-un domeniu larg de funcționare. Clasa de scurgere a portului A este IV-S1 (0,005%), ceea ce înseamnă pierderi minime chiar și în stare închisă. Supapa funcționează cu mișcare liniară, ceea ce asigură o funcționare ușor de calculat și de controlat. VZ419E-15BP05 este fabricată din materiale de înaltă calitate: carcasa și componentele interne sunt din alamă, tija din oțel inoxidabil AISI 303, iar garniturile din EPDM (monomer de etilenă-propilenă-dienă), care prezintă o rezistență termică și o durabilitate excelente. Produsul este destinat utilizării în Europa, regiunea Asia-Pacific și Australia, respectând standardele și cerințele acestor regiuni. Valva de zonă Schneider Electric VZ419E-15BP05 este alegerea ideală pentru proiectele de automatizare a clădirilor, unde funcționarea fiabilă și reglarea precisă a debitului de lichid sunt aspecte prioritare.
Schneider Electric Zone Valves and Actuators - VZ419E - 15BP05 - VZ419E - 15BP 1.6E SU 00 date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicație: Unitate fan coil, tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Specificații tehnice
Configurație supapă: Bypass cu 3 căi
Tip racord supapă: G exterior
Dimensiune racord supapă: G 1/2A
Dimensiune corp: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit între B și AB: 1,16 cv, 1 kvs
Coeficient de debit: 1,6 kvs, 1,85 cv
Clasă de presiune: PN16
Diferență de presiune maximă a fluidului în modul de funcționare silențios: 62,05 kPa
Diferența maximă de presiune a fluidului la durată de viață normală: 351,6 kPa
Domeniul de reglare al supapei de reglare: 50:1
Scurgere la scaun: Clasa A: Clasa IV-S1 (0,005%)
Caracteristici constructive
Mișcare: Liniară
Material interior: Alama
Material carcasă: Alama
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: A port: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Informații regionale
Regiune țintă: Europa, Asia-Pacific, Australia
