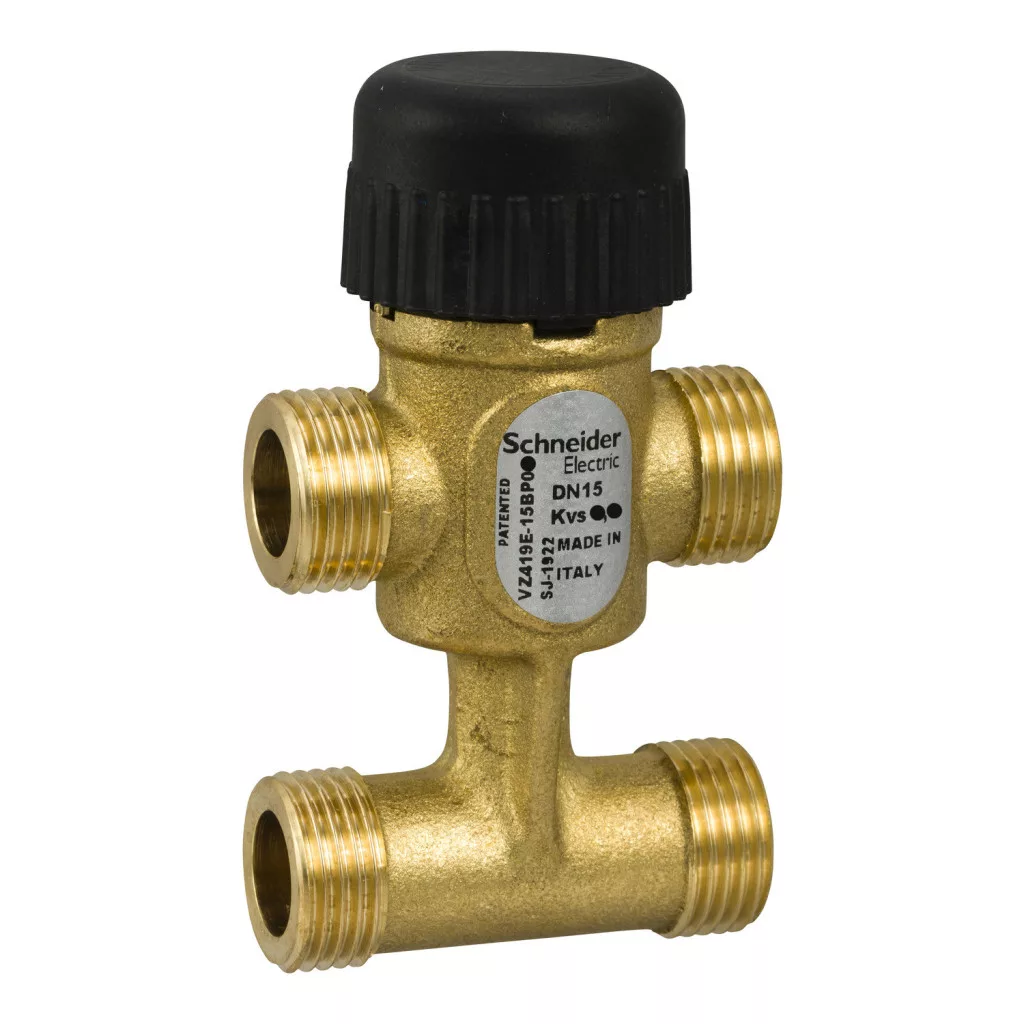

Supapa de zonă Schneider Electric, modelul VZ419E-15BP06, cu diametrul de 15 mm și bypass cu 3 căi, reprezintă o soluție excelentă pentru sistemele moderne de tehnică a clădirilor. Această supapă din alamă, cu racord exterior G și valoare de 2 kvs, este deosebit de potrivită pentru unitățile fan coil, sistemele de răcire de tavan și unitățile terminale. Supapa de zonă VZ419E-15BP06 este fabricată cu o configurație de bypass cu 3 căi, ceea ce permite reglarea eficientă a fluxului de lichid în sistem. Supapa are racorduri de dimensiunea G 1/2A, ceea ce corespunde dimensiunii țevii de 15 mm (1/2 inch). O caracteristică remarcabilă este caracteristica de curgere procentuală uniformă, care permite o reglare precisă. Coeficientul de curgere măsurat de la B la AB este de 1,85 cv (1,6 kvs), în timp ce coeficientul de curgere total este de 2 kvs (2,31 cv), astfel încât poate fi utilizat cu succes pentru diferite cerințe de curgere. Valva de zonă Schneider Electric VZ419E-15BP06 aparține clasei de presiune PN16, diferența maximă de presiune fiind de 62,05 kPa în regim silențios și de 255,1 kPa în condiții normale de durată de viață. Are un domeniu de reglare remarcabil, de 50:1, ceea ce asigură o controlare de mare precizie. Pe portul A, etanșarea supapei este clasificată Class IV-S1 (0,005%), ceea ce garantează o scurgere minimă. Mișcarea liniară a tijei asigură o reglare precisă în diverse domenii de aplicare. Supapa este fabricată din materiale de înaltă calitate: corpul și garnitura sunt din alamă, tija din oțel inoxidabil (AISI 303), iar garniturile sunt din EPDM (monomer de etilenă-propilenă-dienă), ceea ce asigură o rezistență chimică și termică excelentă. Supapa este compatibilă cu mai multe tipuri de medii, inclusiv apă, precum și soluții de glicol de 25%, 30% și 50%, astfel încât poate fi utilizată în mod flexibil în diverse sisteme de încălzire și răcire. Regiunile țintă ale supapei de zonă Schneider Electric VZ419E-15BP06 includ Europa, regiunea Asia-Pacific și Australia, ceea ce indică aplicabilitatea globală a produsului.
Supapă de zonă, 15 mm, Bypass cu 3 căi, G extern, alamă, 2kvs date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicație: Unitate fan coil, Răcire de tavan, Unitate terminală
Compatibilitate cu mediul: 25% glicol, 30% glicol, Apă, 50% glicol
Date tehnice
Configurația supapei: Bypass cu 3 căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 1/2A
Dimensiunea corpului: 15 mm (1/2 in)
Dimensiunea țevii: 15 mm
Caracteristică de curgere: Procentuală uniformă
Coeficient de curgere de la B la AB: 1,85 cv, 1,6 kvs
Coeficient de curgere: 2 kvs, 2,31 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în funcționare silențioasă: 62,05 kPa
Diferența maximă de presiune a fluidului la durată de viață normală: 255,1 kPa
Intervalul de reglare al supapei de reglare: 50:1
Închidere supapă: Portul A: Clasa IV-S1 (0,005 %)
Mișcarea tijei: Liniară
Caracteristici ale materialelor
Materialul garniturii: Alama
Materialul corpului: Alama
Materialul tijei: Oțel inoxidabil AISI 303
Materialul garniturii de etanșare a scaunului: A port: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Alte informații
Regiune țintă: Europa, Asia-Pacific, Australia
