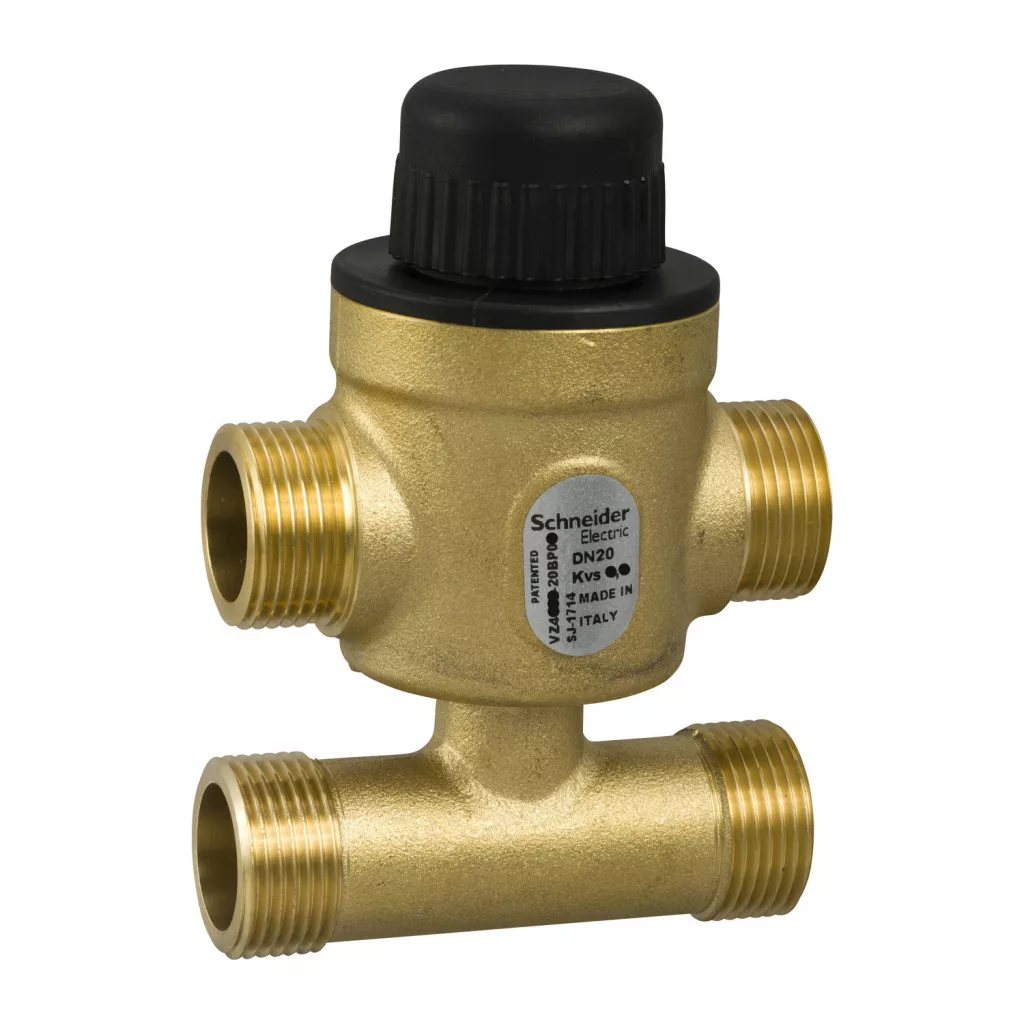

Supapa de zonă cu trei căi și bypass Schneider Electric VZ419E-20BP07 este concepută pentru aplicații profesionale de tehnică de clădiri, în special pentru unități fan coil, sisteme de tavan răcit și alte unități terminale. Această supapă din alamă de 20 mm (3/4") asigură o reglare fiabilă și precisă a debitului diferitelor medii, inclusiv apă curată și soluții de glicol cu concentrații diferite (25%, 30% și 50%). Printre caracteristicile tehnice remarcabile ale modelului VZ419E-20BP07 se numără coeficientul de curgere de 2,5 kvs (2,89 cv), care asigură o reglare uniformă ideală pentru sistemele de dimensiuni medii. Supapa are o caracteristică de debit procentual uniformă, ceea ce este deosebit de avantajos pentru o reglare treptată și precisă. Domeniul de reglare remarcabil de 50:1 permite o reglare extrem de fină a debitului, de la valoarea minimă la cea maximă. Supapa aparține clasei de presiune PN16, diferența maximă de presiune fiind de 62,05 kPa în modul de funcționare silențios și de 255,1 kPa în cazul unei durate de viață normale. Produsul este fabricat din materiale de calitate: corpul supapei și componentele interne sunt din alamă, tija supapei din oțel inoxidabil (AISI 303), iar garniturile sunt din EPDM (monomer de etilen-propilen-dien), ceea ce asigură o rezistență chimică și o durabilitate excelente. În cazul portului A, clasa de etanșeitate a corpului supapei este IV-S1 (0,005%), ceea ce garantează o etanșeitate remarcabilă. Mișcarea tijei supapei este liniară, asigurând o poziționare precisă și o funcționare consistentă. Vana de zonă cu racord filetat exterior G 3/4A se poate integra ușor în sistemele existente și este compatibilă cu sistemele de control Schneider Electric. Proiectată pentru utilizare în Europa, regiunea Asia-Pacific și Australia, VZ419E-20BP07 respectă toate standardele internaționale relevante și poate fi utilizată pe scară largă în clădiri comerciale și industriale, unde este importantă o reglare fiabilă și precisă a debitului. Configurația de bypass a supapei permite circulația continuă în sistem, ceea ce sporește eficiența și stabilitatea sistemului.
Supapă de zonă, 20 mm, Bypass cu 3 căi, G extern, alamă, 2,5 kV, date tehnice
Caracteristici generale
Tipul produsului: Supapă
Tipul supapei: Supapă de zonă
Domeniu de aplicare: Unitate fan coil, Plafon răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurația supapei: Bypass cu 3 căi
Tipul racordului supapei: Filet exterior G
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului: 20 mm (3/4 in)
Dimensiunea țevii: 20 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit B-AB: 1,85 cv / 1,6 kvs
Coeficient de debit: 2,5 kvs / 2,89 cv
Clasă de presiune: PN16
Diferență maximă de presiune a fluidului în modul silențios: 62,05 kPa
Diferența maximă de presiune a fluidului la durată de viață normală: 255,1 kPa
Domeniul de reglare al supapei de reglare: 50:1
Scurgerea corpului supapei: Port A: Clasa IV-S1 (0,005%)
Mișcarea tijei supapei: Liniară
Materiale
Materialul componentelor interne: Alama
Materialul corpului supapei: Alama
Materialul tijei supapei: Oțel inoxidabil AISI 303
Materialul garniturii scaunului: Port A: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei supapei: EPDM (monomer de etilen-propilen-dienă)
Informații generale
Piața țintă: Europa, Asia-Pacific, Australia
