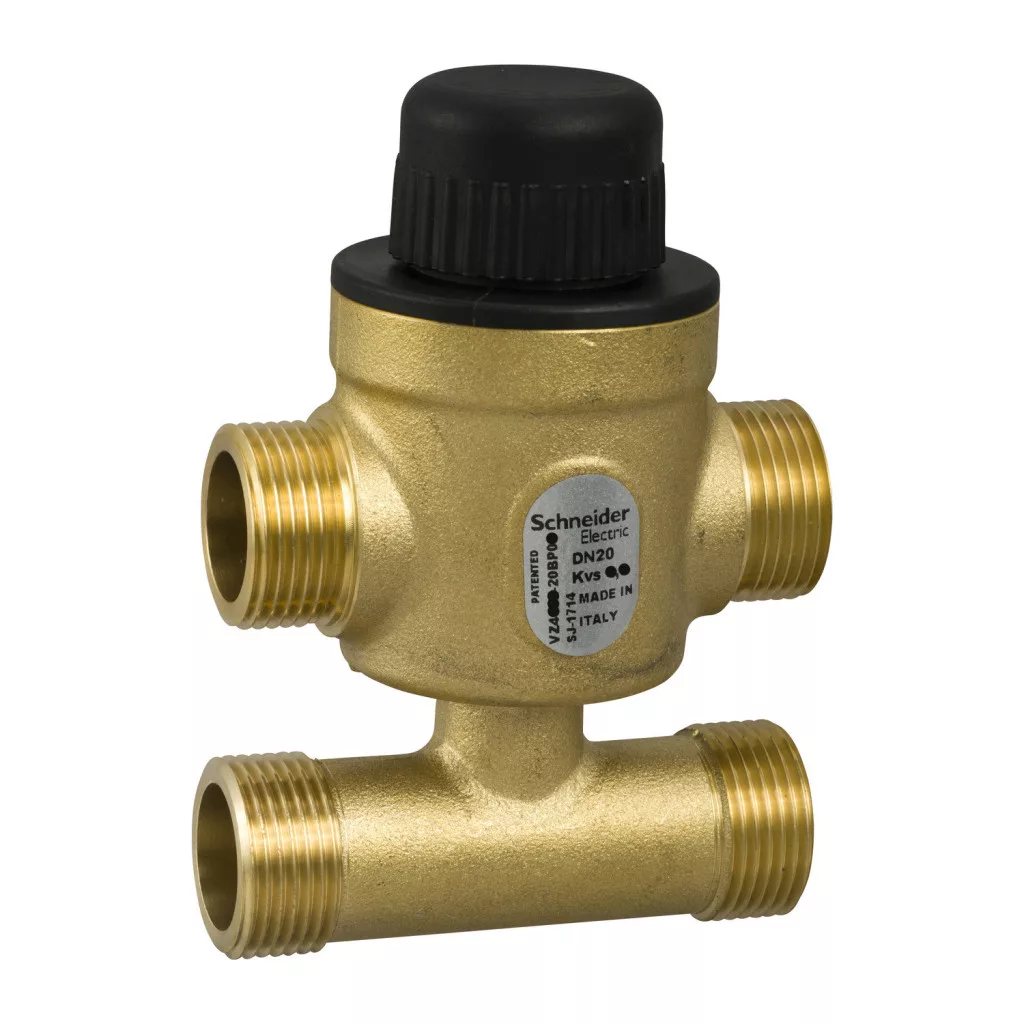

Schneider Electric VZ419E-20BP08 este o supapă de zonă cu bypass cu 3 căi, de 20 mm, de înaltă calitate, potrivită în special pentru controlul precis al unităților fan coil, al tavanelor răcite și al unităților terminale. Supapa are o caracteristică de debit procentual uniformă, ceea ce permite o reglare precisă în diferite condiții de debit. Modelul VZ419E-20BP08 are un coeficient de debit de 4 kvs, ceea ce corespunde unei valori de 4,62 cv, în timp ce coeficientul de debit între B și AB este de 2,5 kvs (2,89 cv). Supapa are o conexiune cu filet exterior G 3/4A, se potrivește cu țevi de 20 mm și are clasa de presiune PN16. Datorită calității excelente a materialelor, este extrem de durabilă: corpul supapei și garnitura sunt fabricate din alamă, în timp ce tija este din oțel inoxidabil AISI 303. Garniturile sunt fabricate din material EPDM (etilen-propilen-dien-monomer), care asigură o rezistență chimică excelentă. Scaunul din portul A garantează o valoare de scurgere de clasa IV-S1 (0,005%), ceea ce reprezintă o valoare extrem de scăzută și asigură o izolare excelentă. La proiectarea supapei de zonă VZ419E-20BP08 s-a ținut cont și de versatilitate, astfel încât aceasta este compatibilă cu apa și cu soluții glicolice de diferite concentrații (25%, 30%, 50%). Supapa are mișcare liniară și dispune de un interval de reglare de 50:1, ceea ce asigură o flexibilitate extraordinară în diverse domenii de aplicare. Valoarea maximă a diferenței de presiune a fluidului (delta P) este de 62,05 kPa în modul silențios, iar la o durată de viață normală este de 103,4 kPa. Această supapă a fost concepută în principal pentru piețele din Europa, Asia-Pacific și Australia, respectând reglementările și standardele locale. Supapa de zonă Schneider Electric VZ419E-20BP08 este alegerea ideală pentru integratorii de sisteme, specialiștii în instalații tehnice de clădiri și antreprenori care caută un dispozitiv de reglare fiabil, precis și cu durată lungă de viață pentru sistemele de încălzire și răcire. Produsul este recomandat în special pentru proiecte în care sunt importante reglarea precisă a zonelor, funcționarea fiabilă și optimizarea eficienței energetice a sistemului. Cu toate acestea, nu este recomandat pentru aplicații în care apar condiții care depășesc valorile de presiune specificate sau pentru utilizarea cu lichide diferite de cele compatibile.
Date tehnice VZ419E-20BP08
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicație: Unitate fan coil, tavan răcit, Unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Caracteristici tehnice
Configurație supapă: cu bypass cu 3 căi
Tipul racordului supapei: G Extern
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului: 20 mm (3/4 in)
Dimensiunea țevii: 20 mm
Curba caracteristică de debit: Procentuală uniformă
Coeficient de debit între B și AB: 2,89 cv, 2,5 kvs
Coeficient de curgere: 4 kvs, 4,62 cv
Clasă de presiune: PN16
Presiunea maximă a fluidului delta P la funcționare silențioasă: 62,05 kPa
Presiunea maximă a fluidului delta P la durată de viață normală: 103,4 kPa
Domeniul de reglare al supapei de reglare: 50:1
Scurgere la scaun: Port A: clasa IV-S1 (0,005 %)
Mișcare tijă: Liniară
Materiale
Material garnitură: Alama
Material corp: Alama
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilen-propilen-dienă)
Material garnitură tijă: EPDM (monomer de etilen-propilen-dienă)
Piață țintă
Regiune vizată: Europa, Asia-Pacific, Australia
