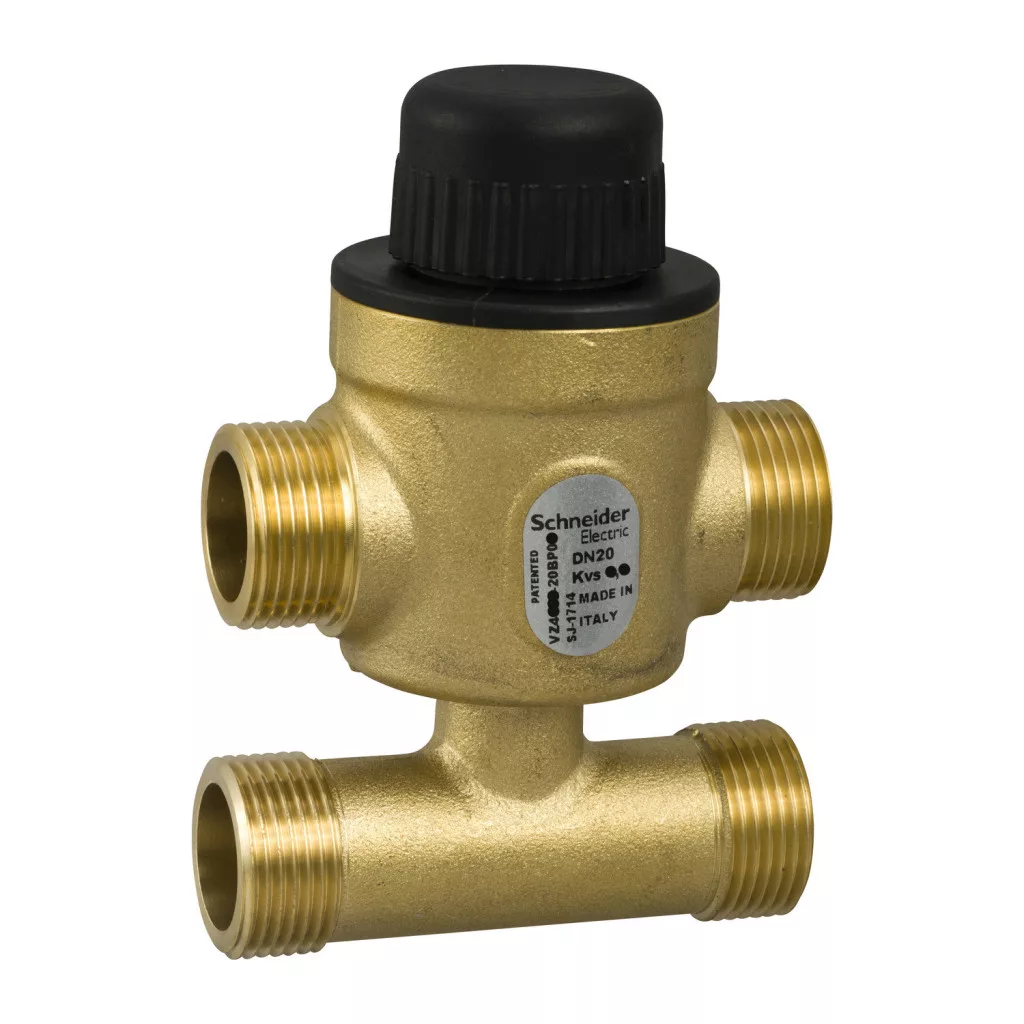

Supapa de zonă Schneider Electric VZ419E-20BP09 este o supapă de bypass cu trei căi, de 20 mm, extrem de versatilă, care oferă o soluție ideală pentru aplicațiile din domeniul tehnicii clădirilor. Această supapă de zonă din alamă, cu racord G External, a fost proiectată special pentru unități fan coil, tavane răcite și unități terminale, asigurând o reglare eficientă a debitului de lichid în sistemele moderne de tehnică de clădiri. Produsul prezintă o compatibilitate excelentă cu mai multe tipuri de medii, putând fi utilizat atât cu apă, cât și cu soluții de glicol de 25%, 30% și chiar 50%. Modelul VZ419E-20BP09 are o dimensiune de racordare de G 3/4A, iar dimensiunea corpului este de 20 mm (3/4 inch), o dimensiune frecventă în majoritatea sistemelor comerciale și industriale. Caracteristica de debit procentual uniform asigură o reglare precisă, în timp ce coeficientul de debit de 6 kvs (6,94 cv) asigură o capacitate de trecere adecvată pentru majoritatea aplicațiilor. Valoarea coeficientului de debit de la B la AB este de 4 kvs (4,62 cv). Din punct de vedere tehnic, supapa aparține clasei de presiune PN16, diferența maximă de presiune a fluidului fiind de 62,05 kPa în condiții de funcționare silențioasă și de 103,4 kPa în condiții de durată de viață normală. Domeniul de reglare de 50:1 permite o precizie excelentă, în timp ce clasa de etanșeitate a portului A, Class IV-S1 (0,005%), garantează o etanșeitate fiabilă. Mișcarea liniară a tijei asigură o comandă uniformă și precisă. Supapa VZ419E-20BP09 este fabricată din materiale de înaltă calitate: garnitura și corpul din alamă, iar tija din oțel inoxidabil AISI 303. Garnitura de scaun și garnitura tijei sunt ambele fabricate din material EPDM (monomer de etilenă-propilenă-dienă), care asigură o rezistență excelentă la căldură și substanțe chimice, sporind astfel durata de viață și fiabilitatea supapei. Piețele țintă ale supapei de zonă Schneider Electric VZ419E-20BP09 includ Europa, Asia și regiunea Pacificului, precum și Australia, asigurându-se că acest produs respectă standardele de calitate recunoscute la nivel global. Dacă ai nevoie de o supapă de zonă fiabilă, durabilă și eficientă pentru sistemul tău de tehnică de clădiri, modelul Schneider Electric VZ419E-20BP09 este o alegere excelentă, care combină calitatea premium cu designul funcțional.
Schneider Electric Zone Valves and Actuators - VZ419E - 20BP09 - VZ419E - 20BP 6.0E SU 00 date tehnice
Caracteristici generale
Tipul produsului sau al componentei: Supapă
Tipul supapei: Zonală
Aplicația dispozitivului: Unitate fan coil, tavan răcit, unitate terminală
Compatibilitate cu mediul: Glicol 25%, Glicol 30%, Apă, Glicol 50%
Specificații tehnice
Configurația supapei: Bypass cu 3 căi
Tipul racordului supapei: G exterior
Dimensiunea racordului supapei: G 3/4A
Dimensiunea corpului: 20 mm (3/4 in)
Dimensiunea țevii: 20 mm
Caracteristică de debit: Procent egal
Coeficient de debit de la B la AB: 4,62 cv, 4 kvs
Coeficient de debit: 6 kvs, 6,94 cv
Clasa de presiune: PN16
Diferența de presiune maximă a fluidului în cazul funcționării silențioase: 62,05 kPa
Diferența de presiune maximă a fluidului în cazul duratei de viață normale: 103,4 kPa
Intervalul supapei de reglare: 50:1
Scurgere la scaun: Port A: Clasa IV-S1 (0,005%)
Mișcarea tijei: Liniară
Materiale
Material garnitură: Alama
Material corp: Alama
Material tijă: Oțel inoxidabil AISI 303
Material garnitură scaun: Port A: EPDM (monomer de etilen-propilen-dienă)
Materialul garniturii tijei: EPDM (monomer de etilen-propilen-dienă)
Regiuni
Piața țintă: Europa, Asia și regiunea Pacificului, Australia
