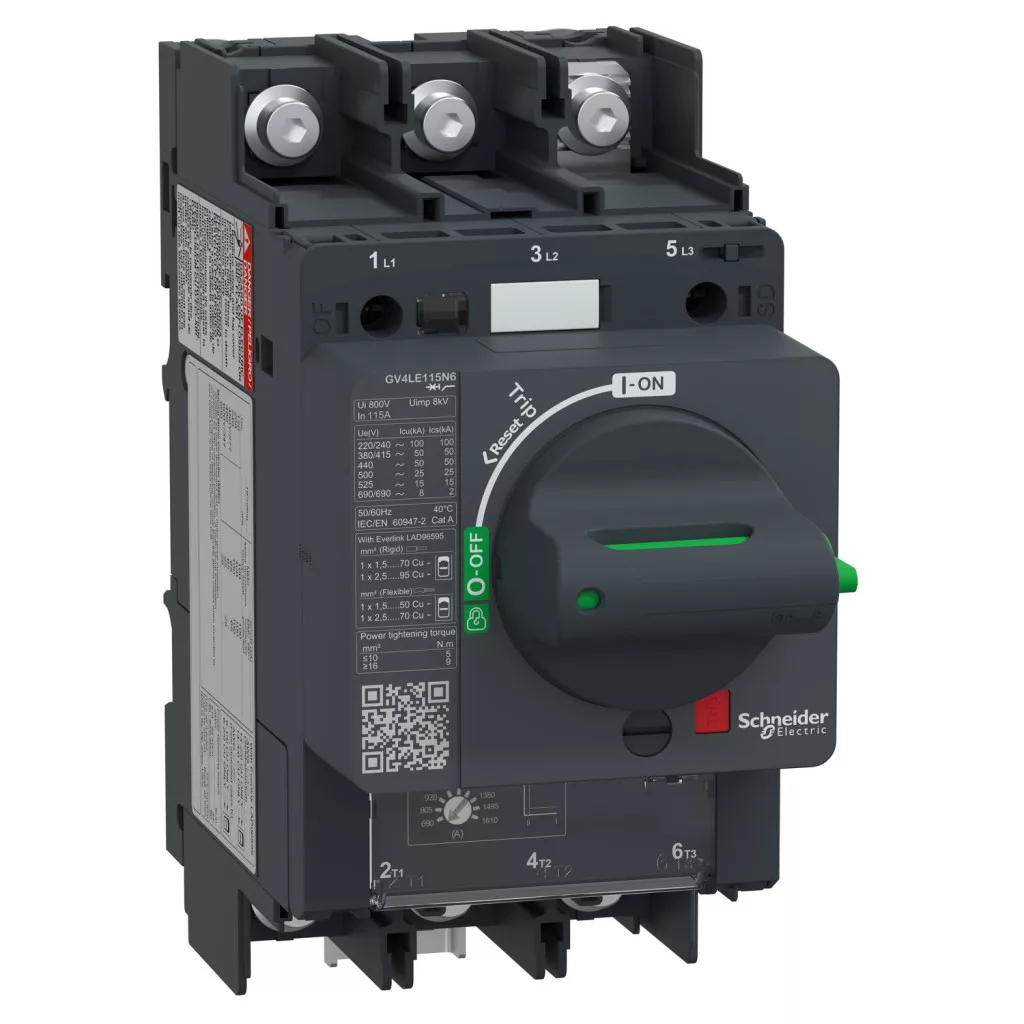

Schneider Electric TeSys - GV4LE115N6 - Protector magnetic pentru motor GV4LE 115 A, 50 kA, cu prindere cu șurub și clemă

Lățime: 168 mm

Lungime: 223 mm

Înălțime: 111 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric TeSys - GV4LE115N6 - Protector magnetic pentru motor GV4LE 115 A, 50 kA, cu prindere cu șurub și clemă

Name: Schneider Electric TeSys - GV4LE115N6 - Protector magnetic pentru motor GV4LE 115 A, 50 kA, cu prindere cu șurub și clemă
Brand: Schneider Electric Zrt.
SKU: 3606481309822
Price: 1626.99 RON
Availability: InStock

PRV:2 218,62 RON

1 626,99 RON

SPECIAL

Va ajunge la tine: 9-16 zile lucrătoare

Reduceri în funcție de valoarea coșului

Planifică-ți inteligent comanda! Cumpără orice produse de o valoare mai mare și beneficiezi de reduceri la toate! Mai multe informații...

Cel mai bun preț disponibil 1 575,23 RON preț net 1 301,84 RON

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric TeSys GV4

Întrerupătorul de protecție a motorului Schneider Electric din seria TeSys GV4, modelul GV4LE115N6, oferă o soluție excelentă pentru aplicațiile industriale de protecție a motoarelor. Acest dispozitiv tripolar de 115 amperi face parte din gama de produse TeSys Deca și combină funcțiile întrerupătorului și ale unității de declanșare magnetică într-o singură carcasă compactă. Întrerupătorul de protecție a motorului GV4LE115N6 are o capacitate remarcabilă de întrerupere a scurtcircuitelor, care ajunge la 50 kA în rețelele de 380-415 V c.a. Această caracteristică este deosebit de valoroasă în mediile industriale în care curenții potențiali de scurtcircuit pot fi mari. Dispozitivul funcționează cu tehnologie de declanșare magnetică, declanșatorul cu comandă electronică având un interval de curent de declanșare magnetică cuprins între 480 și 1120 A, ceea ce asigură o protecție precisă și fiabilă pentru motoare. GV4LE115N6 este extrem de versatil, fiind potrivit pentru protecția motoarelor cu diverse puteri, începând de la 37 kW în rețele de 400-415 V c.a., până la 110 kW în sisteme de 660-690 V c.a. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz, ceea ce permite utilizarea sa pe scară largă în diverse aplicații industriale. Aparatul are o tensiune de izolație de 800 V și o rezistență la tensiune de impuls de 8 kV conform standardului IEC 60947-2, ceea ce asigură o protecție excelentă împotriva supratensiunilor. Durata de viață mecanică a comutatorului de protecție a motorului este de 40.000 de cicluri de comutare, în timp ce durata de viață electrică este de 10.000 de cicluri în modul de funcționare AC-3 la 440 V și curent In/2, precum și 5.000 de cicluri la curentul nominal In. Comutatorul este acționat cu buton basculant (toggle) și este prevăzut cu conectori cu clemă. Cuplul de strângere al conexiunilor este de 9 Nm pentru secțiuni de cablu de 16-95 mm², respectiv de 5 Nm pentru secțiuni de cablu de 1,5-10 mm². Aparatul este proiectat pentru funcționare continuă, în conformitate cu standardul IEC 60947-4-1. Designul modelului GV4LE115N6 ține cont și de aspectele practice: carcasa compactă, cu înălțimea de 155 mm, lățimea de 81 mm și adâncimea de 116 mm, poate fi ușor integrată în dulapurile de distribuție. Aparatul are un grad de protecție IP40 conform IEC 60529 și este adecvat pentru izolare conform standardului IEC 60947-1. Construcția robustă se caracterizează prin rezistență la vibrații și șocuri: rezistă la vibrații de ±1 mm între 2 și 13,2 Hz și de 0,7 gn între 13,2 și 100 Hz, precum și la șocuri de 15 gn de 11 ms, conform standardelor IEC relevante.

Schneider Electric TeSys - GV4LE115N6 - GV4LE Protector magnetic pentru motor 115 A 50 kA cu prindere prin șuruburi - Date tehnice

Caracteristici principale

Gama de produse: TeSys GV4

Seria: TeSys Deca

Denumire scurtă a dispozitivului: GV4L

Denumirea produsului: TeSys GV4

Tipul produsului sau al componentei: Întrerupător de protecție a motorului

Aplicația dispozitivului: Protecția motorului

Tehnologia unității de declanșare: Magnetică, Electronic

Caracteristici suplimentare

Descrierea polilor: 3P

Categorie de utilizare: Categoria conform IEC 60947-2, AC-3 conform IEC 60947-4-1

Poziție de funcționare: Orice poziție

Puterea motorului kW: 37 kW la 400...415 V CA 50/60 Hz, 45 kW la 400...415 V CA 50/60 Hz, 55 kW la 400...415 V CA 50/60 Hz, 45 kW la 500 V CA 50/60 Hz, 55 kW la 500 V CA 50/60 Hz, 75 kW la 500 V CA 50/60 Hz, 75 kW la 660...690 V CA la 50/60 Hz, 90 kW la 660...690 V CA la 50/60 Hz, 110 kW la 660...690 V CA la 50/60 Hz

Capacitate de întrerupere: 100 kA Icu la 220...240 V CA 50/60 Hz conform IEC 60947-2, 50 kA Icu la 380...415 V CA 50/60 Hz conform IEC 60947-2, 50 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2, 15 kA Icu la 525 V CA 50/60 Hz conform IEC 60947-2, 8 kA Icu la 660...690 V CA 50/60 Hz conform IEC 60947-2, 25 kA Icu la 500 V CA 50/60 Hz conform IEC 60947-2

Tipul de comandă: Comutator basculant

Curent nominal [In]: 115 A

Curent de declanșare magnetic: 480...1120 A

Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz conform IEC 60947-2

Tensiune nominală de izolație [Ui]: 800 V CA 50/60 Hz conform IEC 60947-2

Curent termic convențional în aer liber [Ith]: 115 A conform IEC 60947-4-1

Rezistență nominală la impulsuri [Uimp]: 8 kV conform IEC 60947-2

Dispersie de putere pe pol: 6,1 W

Durată de viață mecanică: 40000 de cicluri

Durată de viață electrică: 10 000 de cicluri la AC-3 440 V In/2, 5 000 de cicluri la AC-3 440 V In

Frecvență maximă de funcționare: 25 de cicluri/oră

Funcționare nominală: Continuă conform IEC 60947-4-1

Distanța de conectare: 27 mm fără distanțiere, 35 mm cu distanțiere

Conexiuni - terminale: Conectori cu șurub cu clemă

Cuplu de strângere: 9 N.m pentru cabluri de 16...95 mm², 5 N.m pentru cabluri de 1,5...10 mm²

Caracteristici mecanice

Robustețe mecanică: Vibrații: +/- 1 mm 2...13,2 Hz conform IEC 60068-2-6, Vibrații: 0,7 g 13,2...100 Hz conform IEC 60068-2-6, Șocuri: 15 g la 11 ms conform IEC 60068-2-27

Înălțime: 155 mm

Lățime: 81 mm

Adâncime: 116 mm

Greutate netă: 1,5 kg

Culoare: Gri (RAL 7016)

Compatibilitate de izolare: Da, conform IEC 60947-1

Caracteristici de mediu

Standarde: EN/IEC 60947-4-1, EN/IEC 60947-2

Certificări de produs: IEC, CCC, EAC, EU-RO MR

Rezistență climatică: conform cu specificațiile IACS E10

Grad de protecție IK: IK07 conform IEC 62262

Grad de poluare: 3

Grad de protecție IP: IP40 conform IEC 60529

Temperatura ambiantă la depozitare: -50…85 °C

Rezistență la foc: 960 °C conform IEC 60695-2-11

Altitudine de funcționare: 5000 m

Temperatura mediului în timpul funcționării: -25…70 °C

Date

Lățime

168 mm

Lungime

223 mm

Înălțime

111 mm

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Adâncime

116 mm

Magyar nyelvű adatlap

GV4LE115N6 adatlap letöltése

Greutate

1,422 kg/bucată

Numar articol

3606481309822
