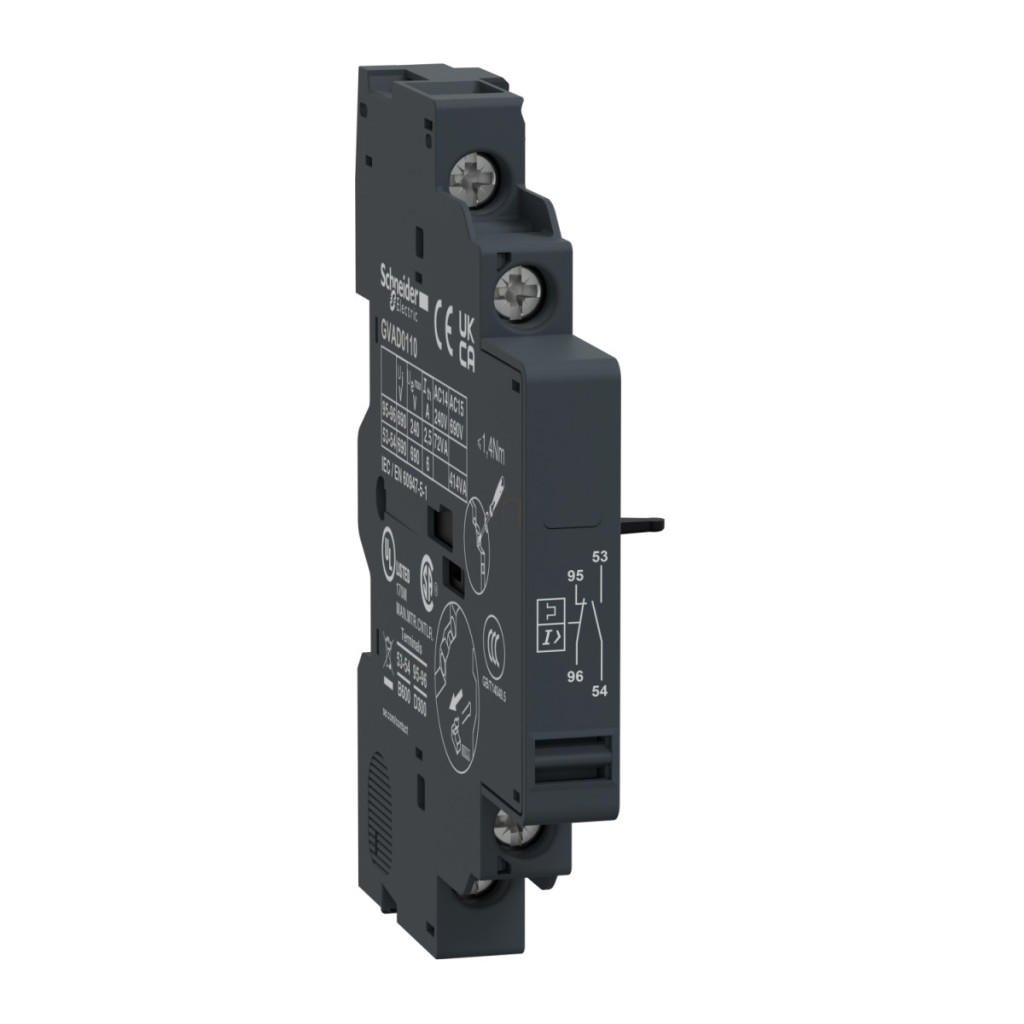

Schneider Electric GVAD0110 este un bloc de contacte auxiliare de calitate superioară, care face parte din gama de produse TeSys Deca, cu dimensiunile Frame 2/3. Această unitate suplimentară a fost proiectată special pentru întrerupătoarele de protecție a motorului din seriile GV2/GV3 (cu excepția modelului GV3ME) și oferă o soluție excelentă pentru completarea circuitelor de comandă și transmiterea semnalelor de eroare. Blocul de contacte auxiliare GVAD0110 poate fi montat pe partea stângă și conține 1 contact de deschidere (NC) pentru transmiterea semnalului de eroare, precum și 1 contact de închidere (NO) pentru semnalizarea imediată a stării. Această configurație a contactelor permite monitorizarea precisă a stării întrerupătorului de protecție a motorului, precum și semnalizarea imediată a erorilor către sistemul de control. Dispunerea contactelor este optimizată pentru o funcționare eficientă a circuitului, ceea ce este deosebit de important pentru funcționarea fiabilă a sistemelor de automatizare industrială. În ceea ce privește parametrii tehnici, tensiunea de izolație a modelului GVAD0110 este de 690 V conform standardului IEC 60947-1, precum și de 300 V conform specificațiilor UL 508 și CSA C22.2 nr. 14. Tensiunea de funcționare a produsului variază între 48 și 690 V c.a. și între 24 și 240 V c.c., ceea ce asigură o gamă extrem de largă de posibilități de aplicare în diverse medii industriale. Curentul termic convențional, măsurat în aer liber, este de 6 A, iar în cazul semnalării unei erori, de 2,5 A. Durata de viață mecanică este remarcabilă: 100 000 de cicluri de comutație. Curentul minim de comutație este de 5 mA, iar tensiunea minimă de comutație este de 17 V, ceea ce permite utilizarea și în circuite de comandă de joasă putere. Dimensiunile blocului de contact auxiliar Schneider Electric GVAD0110 sunt compacte: înălțimea este de 89 mm, lățimea de doar 9,3 mm, iar adâncimea de 66 mm. Greutatea netă a produsului este de doar 0,055 kg, ceea ce facilitează manipularea și instalarea. Carcasa de culoare gri închis asigură un aspect profesional. Clemele de conectare cu șurub necesită un cuplu de strângere de 1,4 Nm, asigurând o conexiune electrică stabilă și fiabilă. Produsul asigură o funcționare excelentă chiar și la diferite niveluri de putere. În modul AC-15, acesta are o putere de 300 VA (48 V), 414 VA (690 V), 500 VA (110-127 V), 500 VA (500 V), 650 VA (440 V), 720 VA (230-240 V) și 850 VA (380-415 V), garantând în fiecare caz 100 000 de cicluri de comutare electrică. În modul DC-13, funcționează cu puteri de 120 W (240 V), 140 W (110 V), 140 W (24 V), 180 W (60 V) și 240 W (48 V), tot cu 100 000 de cicluri de comutare electrică. Produsul deține certificarea UKCA, ceea ce îi sporește și mai mult fiabilitatea și asigură conformitatea cu standardele de calitate. Blocul de contact auxiliar Schneider Electric GVAD0110 este alegerea ideală într-un mediu industrial în care funcționarea fiabilă și indicarea precisă a stării sunt cerințe indispensabile.
Schneider Electric TeSys - GVAD0110 - Bloc de contacte auxiliare, lateral, 1NY defect + 1Z imediat - specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Seria de produse: TeSys Deca
Denumire scurtă a dispozitivului: GVAD
Tipul produsului sau al componentei: Bloc de contacte auxiliare
Compatibilitate produs: GV2ME, GV2L, GV3P, GV2P, GV3L, GV2LE, GV2RT
Loc de montare: Partea stângă
Funcționarea contactului auxiliar: Semnal de eroare 1 NC
Compoziția contactelor polului: 1 NO + 1 NC
Informații suplimentare
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-1, 300 V conform UL 508, 300 V conform CSA C22.2 nr. 14
Tensiune nominală de funcționare [Ue]: 48...690 V c.a., 24...240 V c.c.
Curent termic convențional în aer liber [Ith]: 6 A, 2,5 A în cazul semnalizării de defect
Durată de viață mecanică: 100.000 de cicluri
Curent minim de comutație: 5 mA
Tensiune minimă de comutație: 17 V
Tipul de protecție: GB2CB... întrerupător de circuit, siguranță GG 10 A
Putere nominală de funcționare
în VA:
300 VA 48 V CA-15 - durată de viață electrică: 100.000 de cicluri
414 VA 690 V CA-15 - durată de viață electrică: 100.000 de cicluri
500 VA 110...127 V CA-15 - durată de viață electrică: 100.000 de cicluri
500 VA 500 V CA-15 - durată de viață electrică: 100.000 de cicluri
650 VA 440 V CA-15 - durată de viață electrică: 100.000 de cicluri
720 VA 230...240 V CA-15 - durată de viață electrică: 100.000 de cicluri
850 VA 380...415 V CA-15 - durată de viață electrică: 100.000 de cicluri
36 VA 24 V CA-14 - durată de viață electrică: 1.000 de cicluri
48 VA 48 V CA-14 - durată de viață electrică: 1.000 de cicluri
72 VA 110...127 V CA-14 - durată de viață electrică: 1000 de cicluri
în W:
120 W 240 V DC-13 - durată de viață electrică: 100000 cicluri
140 W 110 V DC-13 - durată de viață electrică: 100000 cicluri
140 W 24 V DC-13 - durată de viață electrică: 100.000 de cicluri
180 W 60 V DC-13 - durată de viață electrică: 100.000 de cicluri
240 W 48 V DC-13 - durată de viață electrică: 100.000 de cicluri
15 W 48 V CC-13 - durată de viață electrică: 1.000 de cicluri
24 W 24 V CC-13 - durată de viață electrică: 1.000 de cicluri
9 W 60 V CC-13 - durată de viață electrică: 1000 de cicluri
Caracteristici fizice
Cuplu de strângere: 1,4 Nm - cu cleme de conectare cu șurub
Înălțime: 89 mm
Lățime: 9,3 mm
Adâncime: 66 mm
Culoare: Gri închis
Caracteristici de mediu
Caracteristică de mediu: Mediu normal
Certificări ale produsului: UKCA
