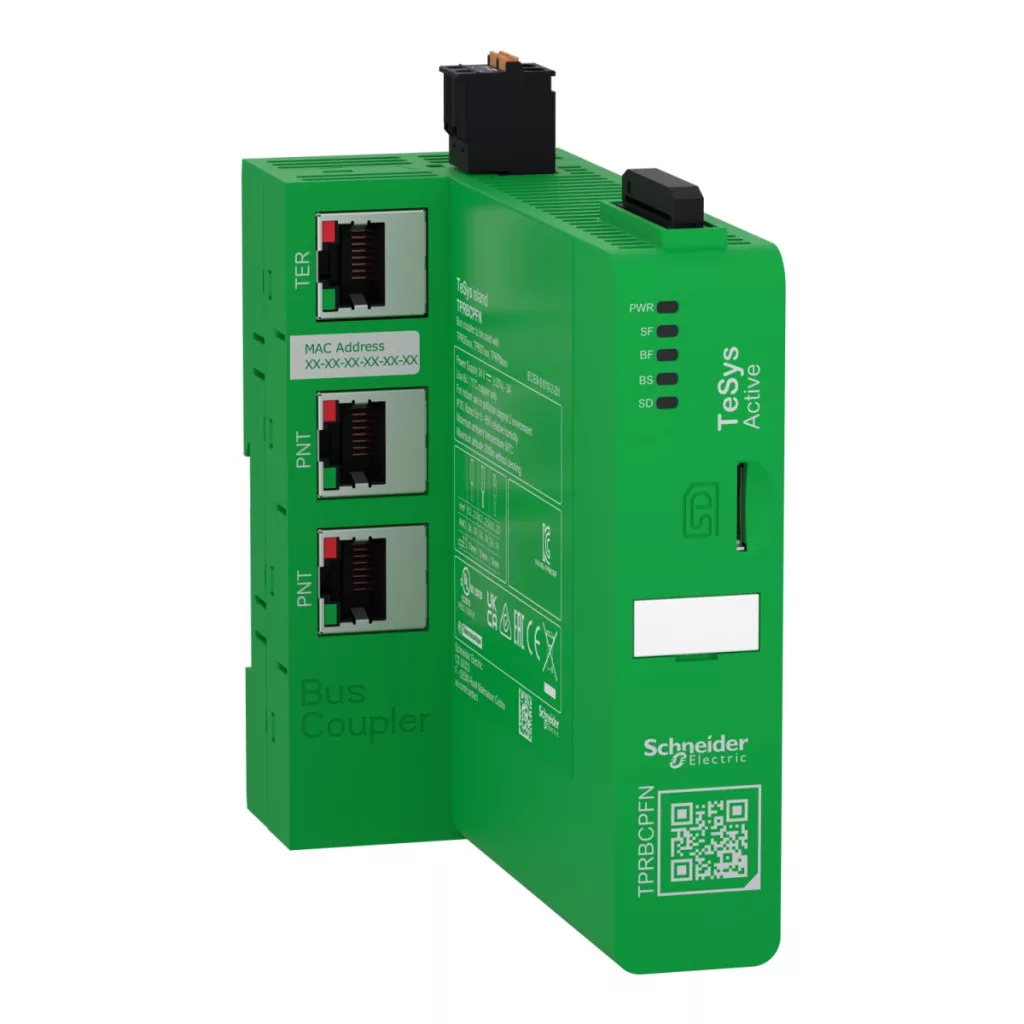

Schneider Electric TeSys island - TPRBCPFN - Adaptor de bus PROFINET - Specificații tehnice
Caracteristici generale ale produsului
Gama de produse: TeSys
Denumirea produsului: TeSys island
Denumire scurtă a dispozitivului: TPRBC
Tipul produsului sau al componentei: Interfață de bus
Protocol port de comunicații: Profinet IO
Funcții și caracteristici
Scopul dispozitivului: Punct de legătură între grupul de pornire a motorului și controlerul de automatizare
Capacitatea de gestionare a dispozitivului: Gestionarea întregii insule cu până la 20 de module
Funcții disponibile: Integrare completă cu SoMove pentru controlul insulei
O singură sursă de alimentare de 24 V c.c. pentru întreaga insulă
Două porturi de bus de câmp pentru comunicarea cu controlerul de automatizare
Un port de service cu server web încorporat pentru întreținere
Compatibilitate și conexiuni
Compatibilitate produs: demaror motor TPRST, demaror motor TPRSS SIL, modul de alimentare TPRPM, modul de interfață TPRSM SIL, modul de interfață de tensiune TPRVM, modul IO analogic TPRAN, modul IO digital TPRDG
Tipuri de conexiuni integrate: 2 RJ45, conector mamă pentru protocolul Profinet IO, port de bus de câmp
1 RJ45, conector mamă pentru protocolul Ethernet TCP/IP, port de service
1 port pentru card micro SD
Servicii de comunicații
Serviciu de comunicații: Clasa de conformitate (CC-A)
Clasa de încărcare de rețea 1
Client DHCP
Client SNTP
Indicatori și alimentare
Indicatori locali: 1 LED verde/galben cu marcaj PWR pentru starea alimentării
1 LED verde/roșu cu marcaj SF pentru afișarea erorilor de sistem
1 LED verde/roșu cu marcaj BF pentru starea rețelei
1 LED verde/roșu cu marcaj BS pentru starea busului intern
1 LED verde/roșu cu marcajul SD pentru accesul la cardul SD
Tensiune nominală de alimentare: 24 V DC
Limite de tensiune de alimentare: 20,4...28,8 V DC
Curent nominal: 3 A maxim
Tip de protecție: Siguranță externă, 3 A siguranță rapidă pentru alimentare
Protecție împotriva polarității inverse pentru alimentare
Dispersie de putere: 7 W maxim
Caracteristici fizice
Lățime: 50 mm
Înălțime: 118 mm
Adâncime: 114 mm
Mod de montare: Orizontal și vertical (șină simetrică de 35 mm)
Conexiuni - borne: Alimentare: bornă cu arc detașabilă 2 cabluri de 2,5 mm² (AWG 14) rigide sau flexibile
Condiții de mediu
Temperatura de depozitare: -25...70 °C
Temperatura mediului de funcționare: -10...60 °C
Umiditate relativă: 5...95 %
Altitudine de funcționare: 0...2000 m fără scăderea performanței
Grad de protecție IP: IP20
Grad de contaminare: 2
Tratament de protecție: TC
Rezistență la foc: 960 °C conform standardului UL 94
Rezistență la șocuri: 15 gn (durată = 11 ms) conform standardului IEC 60068-2-27
Rezistență la vibrații: 1,5 mm vârf la vârf (f= 3...13 Hz) conform standardului IEC 60068-2-6
1 gn (f= 13...200 Hz) conform standardului IEC 60068-2-6
Compatibilitate electromagnetică
Compatibilitate electromagnetică: Descărcare electrostatică, nivelul 3, 8 kV în aer, 6 kV la contact, conform standardului EN/IEC 61000-4-2
Câmpuri RF radiate, nivelul 3, 10 V/m, conform standardului EN/IEC 61000-4-3
Comunicații: test de imunitate la tranzienți rapizi, nivelul 3, 1 kV, conform standardului EN/IEC 61000-4-4
Alimentare: test de imunitate la tranzienți rapizi, nivelul 3, 2 kV, conform standardului EN/IEC 61000-4-4
Comunicații: test de imunitate la supratensiune (mod comun), nivelul 3, 1 kV, conform standardului EN/IEC 61000-4-5
Alimentare: test de imunitate la supratensiune (mod comun), Nivelul 3, 2 kV, conform standardului EN/IEC 61000-4-5
Certificări și standarde
Certificare de securitate cibernetică: Achilles: Nivelul 2
Certificări de produs: UL, CSA, EAC, PNO
Conformitate cu standardele: EN/IEC 60947-4-1, CSA C22.2 Nr. 61010-2-201, UL 61010-2-201, EN/IEC 61010-2-201
