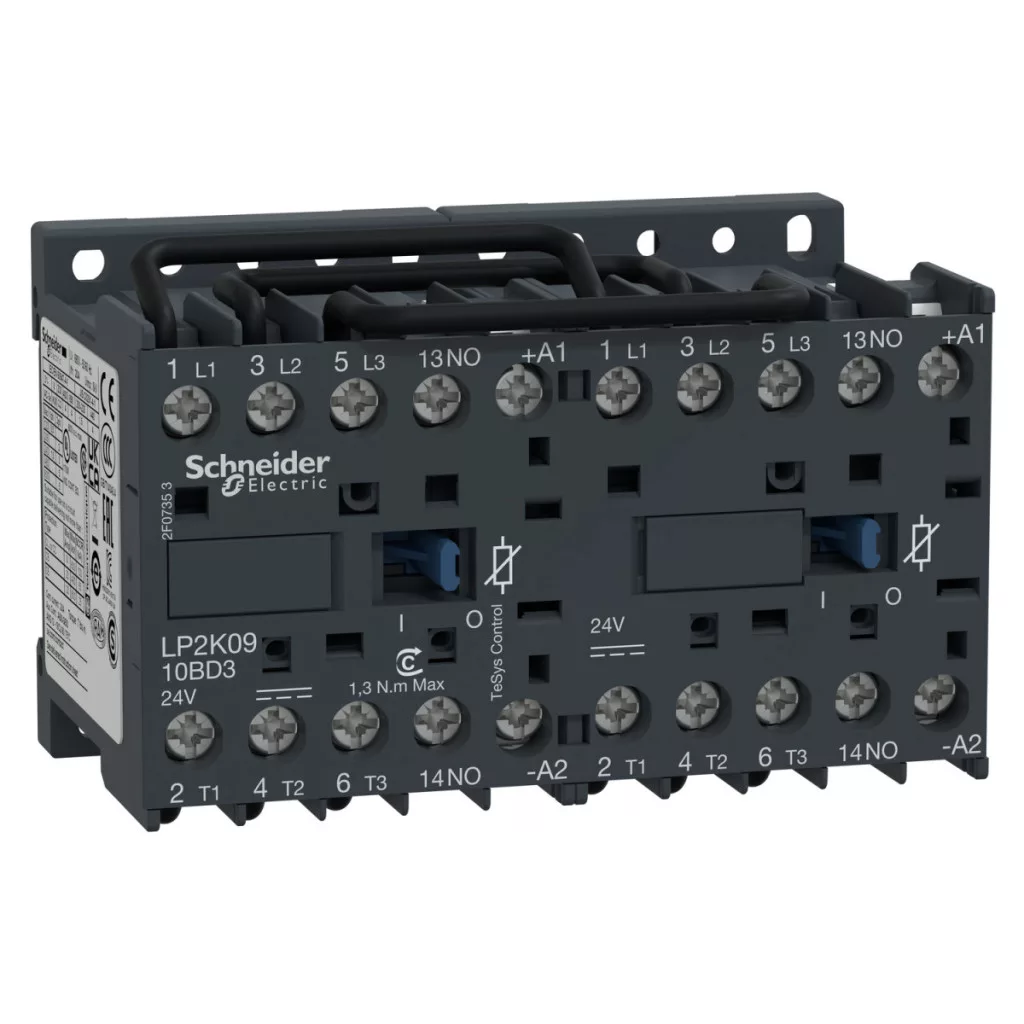

Contactor magnetic 4 kW 9 A 24 Vcc LP2K0910BD3 Schneider
Contactor magnetic 4 kW 9 A 24 Vcc. Gama de produse: TeSys - denumirea produsului: TeSys K - denumirea scurtă a dispozitivului: LP2K - aplicația dispozitivului: control - aplicația contactorului: sarcină rezistivă, control motor - categoria de utilizare: AC-1, AC-3, AC-4 - prezentarea dispozitivului: comutator de direcție asamblat din fabrică cu bară colectoare de curent puternic - denumirea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 690 V CA la 50/60 Hz pentru circuitul de semnalizare, circuit principal la 690 V AC 50/60 Hz - curent nominal de funcționare: 16 A (<= 70 °C) - circuit principal la 690 V AC AC-1, 20 A (<= 50 °C) -<= 440 V CA pentru AC-1, circuit principal, 9 A -<= 440 V CA pentru AC-3, circuit principal - puterea motorului kW: 2,2 kW -220...230 V CA 50/60 Hz, 4 kW -380...415 V CA 50/60 Hz, 4 kW -440 V CA 50/60 Hz, 4 kW -480 V CA 50/60 Hz, 4 kW -500...600 V CA 50/60 Hz, 4 kW -660...690 V CA 50/60 Hz - configurație contact auxiliar: 1 NO - categorie de supratensiune: III - Ith curent termic convențional în aer liber: 10 A - circuit de semnalizare la <= 50 °C, 20 A - circuit principal la <= 50 °C - putere nominală de pornire Irms: circuitul principal la 110 A CA este conform cu IEC 60947, circuitul principal la 110 A CA este conform cu NF C 63-110, la 110 A CA, circuitul de semnalizare este conform cu IEC 60947 - capacitate nominală de întrerupere: 110 A -220...230 V este conform cu IEC 60947, 110 A -380...400 V este conform cu IEC 60947, 110 A -415 V conform IEC 60947, 110 A -440 V conform IEC 60947, 70 A -660...690 V conform IEC 60947, 80 A -500 V conform IEC 60947 - Icw curent nominal de scurtcircuit: 110 A 100 ms circuit de semnalizare, 20 A <= 50 °C >= 15 min circuit principal, 40 A <= 50 °C 3 minute circuit principal, 45 A <= 50 °C 1 minut circuit principal, 60 A <= 50 °C 30 s circuit principal, 80 A <= 50 °C 10 s circuit principal, 80 A 1 s circuit de semnalizare, 85 A <= 50 °C 5 s circuit principal, 90 A <= 50 °C 1 s circuit principal, 90 A 500 ms circuit de semnalizare - dimensionarea siguranței conectate: în cazul gG de 10 A, circuitul de semnalizare corespunde IEC 60947, în cazul circuitului de semnalizare de 10 A gG este conform cu VDE 0660, în cazul circuitului principal de 25 A aM, în cazul circuitului principal de 25 A gG -<= 440 V - tensiune nominală de izolație Ui: în cazul circuitului principal de 600 V este conform cu CSA C22.2 nr. 14, la 600 V, circuitul principal este conform cu UL 508, la 600 V, circuitul de semnalizare este conform cu CSA C22.2 nr. 14, la 600 V, circuitul de semnalizare este conform cu UL 508, la 690 V, circuitul principal este conform cu IEC 60947-4-1, la 690 V, circuitul de semnalizare este conform cu IEC 60947-4-1, la 690 V, circuitul de semnalizare este conform cu IEC 60947-5-1 - durată de viață electrică: 0,18 milioane de cicluri la 20 A AC-1 Ue <= 440 V, 1,3 milioane de cicluri la 9 A AC-3, la <= 440 V - tip de blocare: mecanică - suport de montare: placă, șină - standarde: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certificate de produs: CSA, UL - tip de conectare: cleme de strângere cu șurub pentru 1 cablu de 0,34...2,5 mm² - rigiditatea cablului: flexibil - cu, cu terminale de cablu, cleme de strângere cu șurub pentru 1 cablu de 0,75...4 mm² - rigiditatea cablului: flexibil - fără terminale de cablu, cleme de strângere cu șurub 1 cablu 1,5...4 mm² - rigiditatea cablului: rigid, cleme de strângere cu șurub 2 cabluri 0,34...1,5 mm² - rigiditatea cablului: flexibil - cu, cu capăt de cablu, cleme de strângere cu șurub pentru 2 cabluri de 0,75...4 mm² - rigiditatea cablului: flexibil - fără capăt de cablu, cleme de strângere cu șurub 2 cabluri 1,5...4 mm² - rigiditatea cablului: rigid - cuplu de strângere: 1,3 N.m - lângă cleme de strângere cu șurub - cu șurubelniță nr. 2 Philips, 1,3 N.m - lângă cleme de strângere cu șurub - cu șurubelniță cu placă de Ø 6 mm - timp de funcționare: 10 ms deconectare bobină și deschidere NO, 30...40 ms de aplicare a tensiunii la bobină și închidere NO - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcina nominală a contactorului, conform EN/ISO 13849-1, B10d = 20000000 de cicluri cu sarcină mecanică, conform EN/ISO 13849-1 - durabilitate mecanică: 5 Mcycles. Avantaje: oferă un factor de siguranță ridicat, precum și integrarea fără probleme în toate aplicațiile.... Aplicații: Industrie, infrastructură, automatizarea clădirilor: Sisteme de control simple Zone sensibile la zgomot, rețele cu semnal de perturbare ridicat: contactor cu funcționare silențioasă..
Comutator magnetic 4 kW, 9 A, 24 V c.c.
