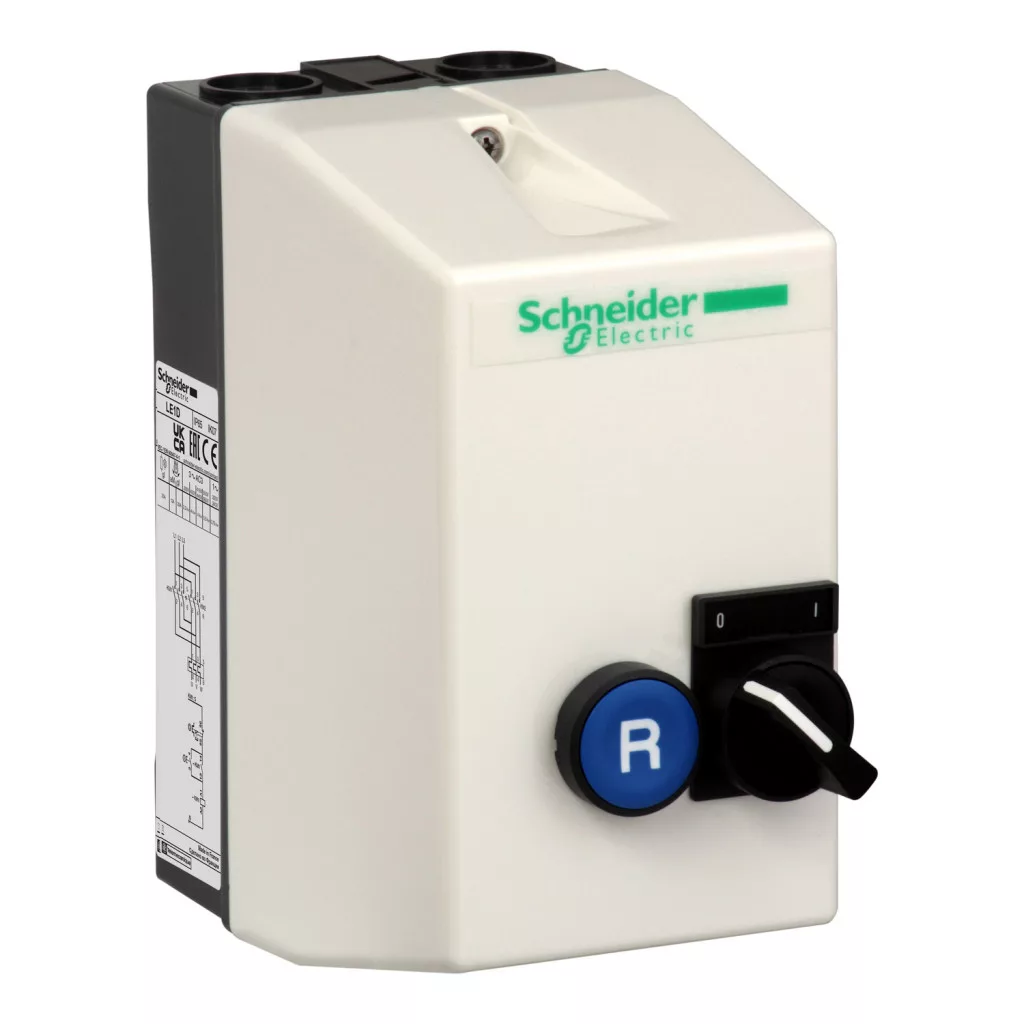

Dispozitivul de pornire directă a motorului LE1D09P7A13, din seria TeSys LE de la Schneider Electric, reprezintă o soluție compactă și eficientă pentru controlul motoarelor industriale. Această unitate de control profesională este alegerea perfectă în medii în care este necesară o pornire fiabilă a motorului și protecție, iar ușurința instalării și designul robust sunt, de asemenea, aspecte importante. Dispozitivul de pornire a motorului TeSys LE1D09P7A13 este, în esență, un sistem de control în carcasă, cu pornire directă (DOL - Direct On Line), care are o intensitate nominală a curentului de 9 A și funcționează la o tensiune de control de 230 V c.a. Aparatul include un contactor LC1D, un comutator cu două poziții (pornire/oprire O-I) și un buton de resetare de culoare albastră. Produsul aparține categoriei de utilizare AC-3, ceea ce înseamnă că este adecvat pentru pornirea și oprirea motoarelor cu cușcă de poruni în condiții normale de funcționare. Este important de reținut că releul de protecție termică trebuie comandat separat pentru a asigura protecția completă a motorului. TeSys LE1D09P7A13 este potrivit pentru acționarea motoarelor cu puteri diferite: 2,2 kW la tensiunea de 220/230 V c.a., 4 kW la tensiunea de 380/400 V c.a., 4 kW la tensiunea de 415 V c.a., 4 kW la tensiunea de 440 V c.a., 5,5 kW la tensiunea de 500 V c.a. și, de asemenea, până la o putere a motorului de 5,5 kW la tensiunea de 660/690 V c.a. Această versatilitate permite funcționarea eficientă în diverse aplicații industriale, la niveluri de tensiune variate. Valoarea convențională a curentului termic (Ith) măsurat în aer liber este de 9 A. Carcasa aparatului este fabricată din policarbonat și are gradul de protecție IP65 conform standardului IEC 60529, ceea ce asigură protecție completă împotriva prafului și a jeturilor de apă. Protecția la impact IK07 oferă o siguranță suplimentară împotriva impacturilor mecanice. Dispozitivul poate fi utilizat într-un interval de temperatură a mediului cuprins între -5 °C și +40 °C, ceea ce acoperă cerințele majorității aplicațiilor industriale. Dimensiunile demarorului de motor TeSys LE1D09P7A13 sunt compacte: lățimea este de 88 mm, înălțimea de 166 mm, iar adâncimea de 135 mm. Produsul dispune de câte două intrări de cablu de dimensiunea ISO20 în partea superioară și inferioară, ceea ce asigură opțiuni flexibile de instalare. Dispozitivul este conform cu standardul IEC 60947-4-1 și deține certificatul de produs UKCA. Dimensiunile compacte și designul robust sunt deosebit de avantajoase în mediile industriale în care spațiul de instalare este limitat, dar este necesară o protecție și o comandă fiabile ale motorului. Carcasa din policarbonat este rezistentă la coroziune și la majoritatea substanțelor chimice, asigurând astfel o durată lungă de viață chiar și în condiții dificile.
Schneider Electric TeSys LE - LE1D09P7A13 - Dispozitiv de pornire a motorului în carcasă 9A 230V 50/60 - Specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys LE
Denumire scurtă a dispozitivului: LE1D
Tipul produsului: Dispozitiv de pornire directă a motorului în carcasă
Aplicarea dispozitivului: Standard
Categorie de utilizare: AC-3
Componența dispozitivului
Relé termic de declanșare se comandă separat
Contactor
Tip de comandă
Buton de resetare albastru R
Comutator selector cu 2 poziții start/stop O-I
Puterea motorului
2,2 kW la 220/230 V CA 50/60 Hz
4 kW la 380/400 V CA 50/60 Hz
4 kW la 415 V CA 50/60 Hz
4 kW la 440 V CA 50/60 Hz
5,5 kW la 500 V CA 50/60 Hz
5,5 kW la 660/690 V CA la 50/60 Hz
Caracteristici electrice
Curent termic convențional în aer liber [Ith]: 9 A
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Caracteristici fizice
Număr de intrări de cablu: 2 ISO20 sus, 2 ISO20 jos
Lățime: 88 mm
Înălțime: 166 mm
Adâncime: 135 mm
Date de mediu
Material: Policarbonat
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 60529
Standarde: IEC 60947-4-1
Temperatură de funcționare: -5...40 °C
Caracteristici de mediu: Mediu standard
Certificări ale produsului: UKCA
