Pornitorul direct de motor (DOL starter) de tip LE1D12P7, care face parte din gama de produse TeSys LE, reprezintă o soluție profesională din oferta Schneider Electric de echipamente de comutație industrială. Această unitate de comandă compactă, deja asamblată, este alegerea ideală pentru aplicații în care este necesară pornirea și oprirea fiabilă a motoarelor, în timp ce protecția la un nivel ridicat este o cerință fundamentală. Dispozitivul aparține categoriei de utilizare AC-3, fiind optimizat special pentru pornirea, funcționarea și oprirea motoarelor cu cușcă de poruni. Starterul include un contactor (LC1D), precum și două butoane pentru o utilizare ușoară – un buton verde de pornire (I) și un buton roșu de oprire/resetare (O). Construcția dispozitivului permite conectarea unui releu de protecție termică împotriva suprasarcinilor (care trebuie comandat separat), asigurând astfel protecția completă a motorului. LE1D12P7 este adecvat pentru controlul motoarelor cu puteri diferite: 3 kW (220/230 V c.a. 50/60 Hz), 5,5 kW (380/400 V c.a. 50/60 Hz, 415 V c.a. 50/60 Hz, 440 V c.a. 50/60 Hz) și 7,5 kW (500 V c.a. 50/60 Hz, 660/690 V c.a. 50/60 Hz). Curentul termic (Ith) în condiții convenționale de circulație liberă a aerului este de 12 A, iar tensiunea circuitului de comandă este de 230 V c.a. 50/60 Hz. Carcasa aparatului este fabricată din policarbonat și are grad de protecție IP65 conform standardului IEC 60529, ceea ce protejează excelent componentele interne împotriva prafului și a jetului de apă. Rezistența la impact este clasificată IK07, ceea ce asigură o protecție adecvată și împotriva impacturilor mecanice. Opțiunile de montare și instalare sunt flexibile: carcasa dispozitivului dispune de câte 2 intrări de cablu de tip ISO20 atât în partea superioară, cât și în cea inferioară. Dimensiunile sale compacte (lățime: 88 mm, înălțime: 166 mm, adâncime: 128,5 mm) permit instalarea chiar și în spații înguste. Produsul este conform cu standardul IEC 60947-4-1, iar intervalul de temperatură de funcționare este cuprins între -5 și 40 °C, ceea ce îl face ideal pentru majoritatea aplicațiilor industriale. Pornitorul de motor în carcasă Schneider Electric LE1D12P7 deține certificarea UKCA, care garantează calitatea corespunzătoare și conformitatea cu standardele.

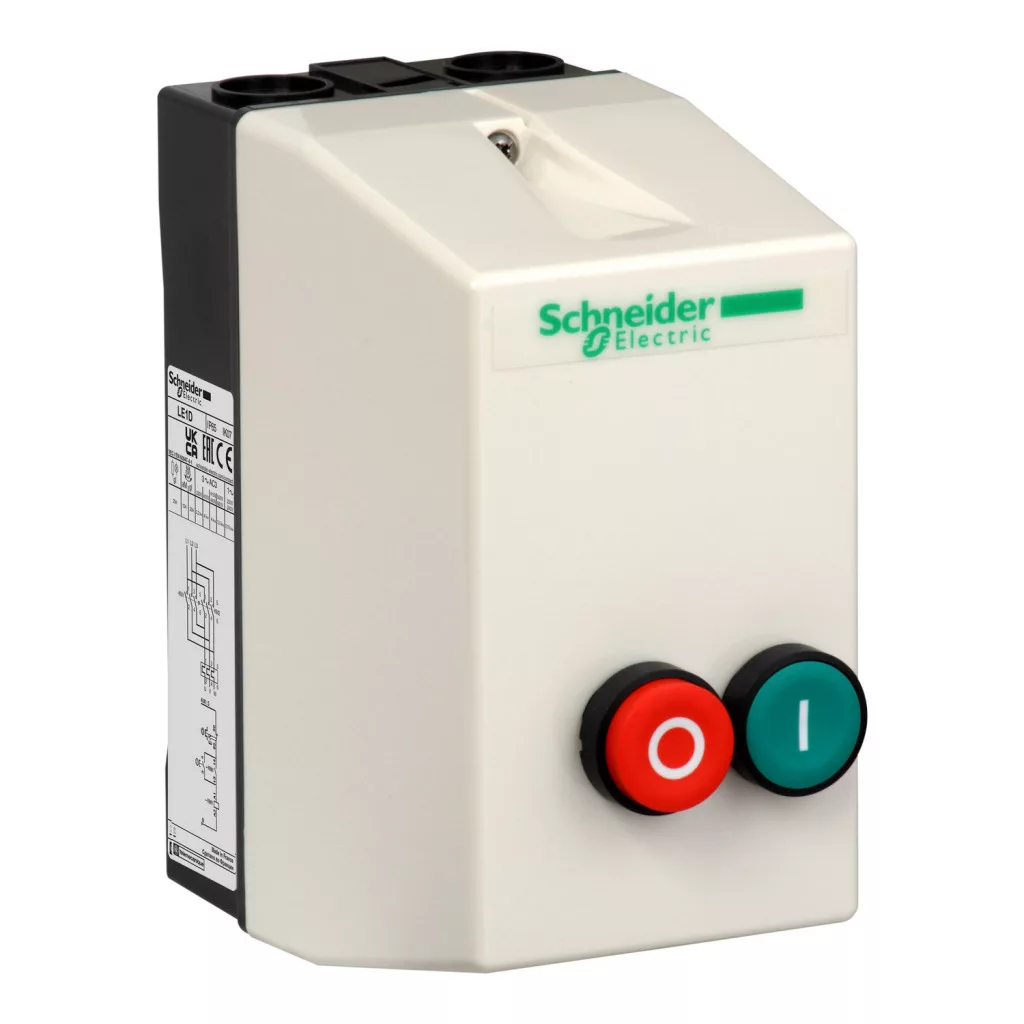

Schneider Electric TeSys LE - LE1D12P7 - Starter cu carcasă 12A 230V 50/60Hz date tehnice
Caracteristici principale
Tip de produs: Starter direct cu carcasă (starter DOL)
Gama de produse: TeSys LE
Denumire scurtă a produsului: LE1D
Categorie de aplicare: AC-3
Domeniu de utilizare: Standard
Componență: Contactor, releul de declanșare termică se comandă separat
Mod de comandă: Buton verde de pornire (I), Buton roșu de oprire/resetare (O)
Parametri tehnici
Puterea motorului: 3 kW la 220/230 V c.a. 50/60 Hz, 5,5 kW la 380/400 V c.a., 415 V c.a., 440 V CA 50/60 Hz, 7,5 kW la 500 V CA, 660/690 V CA 50/60 Hz
Curent termic convențional (Ith): 12 A
Tensiunea circuitului de comandă: 230 V CA 50/60 Hz
Număr de intrări de cablu: 2 ISO20 sus, 2 ISO20 jos
Dimensiuni și caracteristici fizice
Lățime: 88 mm
Înălțime: 166 mm
Adâncime: 128,5 mm
Caracteristici de mediu
Material: Policarbonat
Grad de protecție IP: IP65 conform IEC 60529
Protecție IK: IK07 conform IEC 60529
Standarde aplicabile: IEC 60947-4-1
Temperatura mediului de funcționare: -5...40 °C
Caracteristici de mediu: Mediu standard
Certificări ale produsului: UKCA
