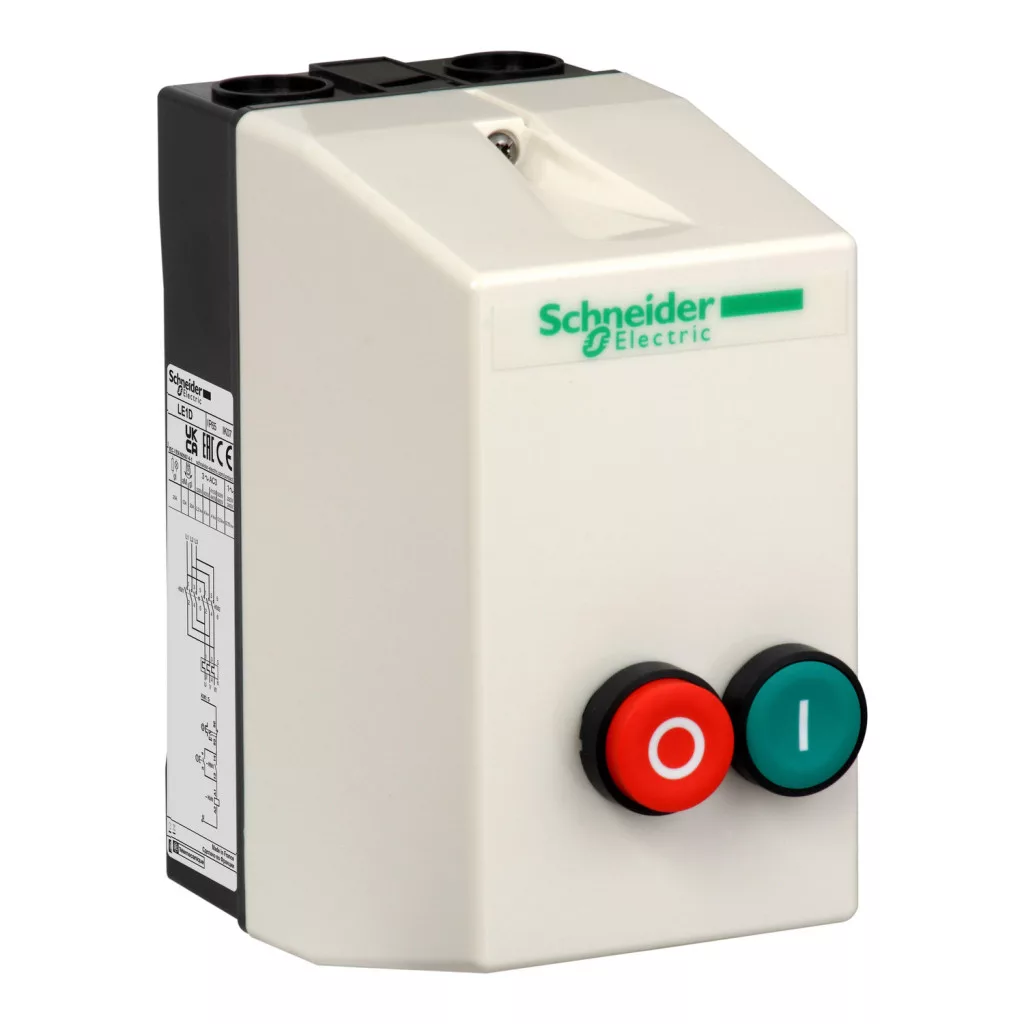

Pornitorul de motor DOL (Direct On Line) în carcasă din seria TeSys LE de la Schneider Electric, modelul LE1D18V7, este un dispozitiv industrial compact și ușor de instalat, care oferă o soluție ideală pentru pornirea directă a motoarelor. Acest model de 18 A este comercializat cu bobină de 400 V c.a. și două butoane (buton verde de pornire și buton roșu de oprire/resetare), asigurând un confort maxim în utilizarea de zi cu zi. Dispozitivul de pornire a motorului TeSys LE1D18V7 este alegerea perfectă pentru controlul motoarelor cu puteri diferite: 10 kW la tensiuni de 500 V c.a. și 660/690 V c.a., 9 kW la tensiuni de 415 V c.a. și 440 V c.a., 7,5 kW la tensiuni de 380/400 V c.a., precum și 4 kW la tensiuni de 220/230 V c.a. Dispozitivul aparține categoriei de utilizare AC-3, fiind proiectat în principal pentru pornirea și oprirea motoarelor cu cușcă de poruni. Produsul are o intensitate a curentului termic convențional în aer liber de 17 A, ceea ce asigură o disipare adecvată a căldurii în condiții normale de funcționare. Carcasa modelului LE1D18V7 este fabricată din policarbonat, care are un grad de protecție IP65 remarcabil conform standardului IEC 60529, fiind astfel perfect rezistent la praf și la jeturi de apă. În plus, asigură o protecție mecanică de nivel IK07, care oferă o protecție adecvată împotriva impacturilor fizice. Pornitorul de motor poate fi utilizat la temperaturi ambientale cuprinse între -5 și +40 °C, ceea ce acoperă intervalul de temperatură al majorității aplicațiilor industriale. Dispozitivul este conform cu standardul internațional IEC 60947-4-1 și deține, de asemenea, certificatul de produs UKCA. Instalarea demarorului de motor în carcasă este facilitată de opțiunea flexibilă de introducere a cablurilor: atât în partea superioară, cât și în cea inferioară a carcasei se află câte 2 orificii de introducere a cablurilor de dimensiunile ISO20 și ISO25. Designul compact (101 mm lățime, 201 mm înălțime, 153,5 mm adâncime) asigură o instalare ușoară chiar și în spații înguste. Configurația dispozitivului include un contactor de tip LC1D, însă releul de suprasarcină termică trebuie comandat separat, în funcție de aplicația specifică. Această configurabilitate permite adaptarea protecției motorului exact la caracteristicile motorului respectiv, maximizând astfel fiabilitatea și durata de viață a sistemului.
Schneider Electric TeSys LE - LE1D18V7 - Dispozitiv de pornire a motorului în carcasă 18 A 400 V 50/60 - Specificații tehnice
Caracteristici principale
Gama de produse: TeSys
Denumirea produsului: TeSys LE
Denumire scurtă a dispozitivului: LE1D
Tipul produsului: Dispozitiv de pornire a motorului DOL în carcasă
Aplicație: Standard
Categorie de utilizare: AC-3
Componența dispozitivului: Contactor, releu termic de suprasarcină (se comandă separat)
Tipul de comandă: Pornire cu buton verde I, Oprire/resetare cu buton roșu O
Specificații tehnice
Puterea motorului:
10 kW la tensiune de 500 V CA 50/60 Hz
10 kW la tensiune de 660/690 V CA 50/60 Hz
9 kW la tensiune de 415 V CA 50/60 Hz
9 kW la tensiune de 440 V CA 50/60 Hz
7,5 kW la tensiune de 380/400 V c.a. 50/60 Hz
4 kW la tensiune de 220/230 V c.a. 50/60 Hz
Curent termic convențional în aer liber [Ith]: 17 A
Tensiunea circuitului de comandă [Uc]: 400 V CA 50/60 Hz
Număr de intrări de cablu:
2 deasupra ISO20
2 deasupra ISO25
2 dedesubt ISO20
2 dedesubt ISO25
Caracteristici fizice
Lățime: 101 mm
Înălțime: 201 mm
Adâncime: 153,5 mm
Caracteristici de mediu
Material: Policarbonat
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 60529
Standarde: IEC 60947-4-1
Temperatura mediului de funcționare: -5…40 °C
Caracteristici de mediu: Mediu standard
Certificări de produs: UKCA
