Întrerupătorul principal compact VBF1, parte a gamei de produse TeSys VARIO de la Schneider Electric, poate fi alegerea ideală pentru aplicații industriale și comerciale în care este necesară o deconectare fiabilă a circuitului. Acest întrerupător de înaltă calitate și performanță funcționează și ca secționator, fiind astfel o alegere perfectă și pentru întreținerea preventivă. VBF1 este un întrerupător secționator cu 3 poli, care dispune de 3 contacte NO (normal deschis). Aparatul funcționează la o tensiune nominală de 690 V CA 50/60 Hz și poate fi utilizat la diferite niveluri de putere: 15 kW la 690 V (AC-23A), 11 kW la 500 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), precum și pentru comutarea puterii de 11 kW la 400-415 V (AC-23A) și 7,5 kW la 400-415 V (AC-3). Curentul nominal de funcționare este de 21,8 A în categoria AC-23 la 400 V, curentul termic măsurat în aer liber este de 32 A, iar cel măsurat în spațiu închis este de 25 A. TeSys VBF1 are o capacitate de pornire excelentă: 320 A la 400 V pentru AC-21A, AC-22A și AC-23A, precum și o capacitate de întrerupere semnificativă: 250 A la 400 V în aceleași categorii. Întrerupătorul principal Schneider Electric TeSys Mini-Vario VBF1 are caracteristici de protecție remarcabile. Curentul nominal condițional de scurtcircuit este de 10 kA la 400 V, asociat cu o siguranță de 35 A aM sau 35 A gG. Capacitatea nominală de pornire la scurtcircuit (Icm) este de 1 kA la 400 V în valoare de vârf, iar curentul nominal de scurtcircuit de scurtă durată (Icw) este de 384 A la 400 V pentru o durată de 1 secundă. Rezistența nominală la tensiune de impuls este de 8 kV, fiind adecvat și pentru deconectare (izolare). Comutatorul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, având clasa de funcționare 30 fără întrerupere. Durata de viață mecanică a întrerupătorului principal este de 100 000 de cicluri de comutare, iar durata de viață electrică este de 100 000 de cicluri în categoria AC-21 și de 30 000 de cicluri în categoria DC-1...5, ceea ce asigură o durabilitate remarcabilă. Întrerupătorul principal VBF1 este fabricat în variantă cu mâner rotativ, în stil de montare directă, cu mâner negru și fațadă neagră. Mânerul rotativ poate fi blocat cu 1-3 lacate (cu lacate cu diametrul de 4-8 mm) și are marcajul 0-1. Aparatul poate fi montat pe ușă, atât în cazul întrerupătorului, cât și al mânerului, fiind fixat cu 4 șuruburi. Conectarea conform IEC se realizează cu borne cu șurub: în cazul circuitului de alimentare, se poate conecta cu cabluri de 10 mm² compacte sau de 6 mm² flexibile, cu capete izolate, cu un cuplu de strângere de 2,1 Nm. Dimensiunile bazei întrerupătorului sunt 60 x 60 mm, înălțimea 74 mm, lățimea 60 mm. Nivelul de protecție al aparatului este IP20 conform IEC 60529, precum și IP65 pentru partea frontală. Intervalul de temperatură de funcționare este de -20...50 °C. Întrerupătorul principal VBF1 îndeplinește cerințele standardului IEC 60947-3 și deține, de asemenea, certificări CSA, CCC, UL, GL, UKCA, ceea ce demonstrează calitatea și fiabilitatea globală a produsului.

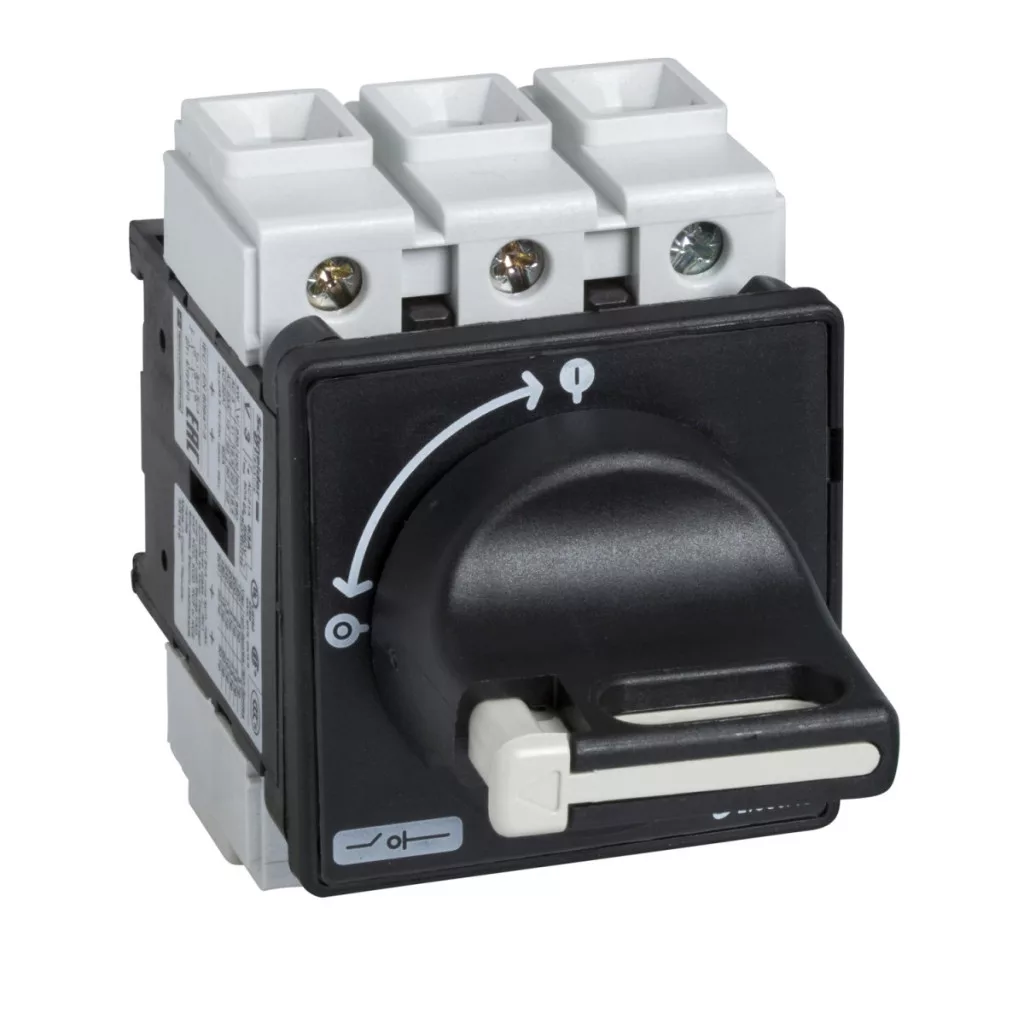

Schneider Electric TeSys Mini-Vario - VBF1 - Întrerupător principal complet 32 A, pentru montare pe ușă, cu fixare prin șuruburi – specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație: Întreținere preventivă
Tip de produs: Întrerupător de secțiune
Informații suplimentare
Componența dispozitivului: Mâner, Comutator
Suprafață de montare: Mâner: pe ușă, Comutator: pe ușă
Mod de montare: Cu 4 șuruburi la mâner
Nivel de putere: Putere mare
Număr de poli: 3P
Tipul și compoziția contactelor: 3 NO
Caracteristici electrice
Tensiune nominală de funcționare IEC [Ue]: 690 V CA 50/60 Hz
Putere nominală de funcționare IEC în W: 11 kW la 500 V (AC-23A), 15 kW la 690 V (AC-23A), 7,5 kW la 500 V (AC-3), 7,5 kW la 690 V (AC-3), 1,5 kW la 230...240 V (AC-3), 5,5 kW la 230...240 V (AC-23A), 11 kW la 400...415 V (AC-23A), 7,5 kW la 400...415 V (AC-3)
Curent nominal de funcționare [Ie]: 21,8 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber [Ith]: 32 A
Curent termic convențional măsurat în spațiu închis [Ithe]: 25 A
Capacitate de pornire (I Rms): 320 A la 400 V AC-21A, 320 A la 400 V AC-22A, 320 A la 400 V AC-23A
Capacitate de întrerupere: 250 A la 400 V (AC-21A), 250 A la 400 V (AC-22A), 250 A la 400 V (AC-23A)
Curent nominal condițional de scurtcircuit: 10 kA la 400 V - siguranță asociată 35 A aM, 10 kA la 400 V - siguranță asociată 35 A gG
Capacitate nominală de pornire la scurtcircuit [Icm]: 1 kA la 400 V în valoare de vârf
Curent nominal de scurtcircuit de scurtă durată [Icw]: 384 A la 400 V, durată: 1 s
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Aptitudine de decuplare: Da
Tip de rețea: CA, DC
Clasa de funcționare fără întrerupere: 30
Comandă și elemente de control
Tipul de comandă: Mâner rotativ
Mod de montare a mânerului rotativ: Direct
Culoarea manetei: Negru
Culoarea plăcii frontale a manetei: Negru
Blocarea manetei rotative: 1-3 zăvoare 4...8 mm
Marcaj: 0 - 1
Durată de viață
Durată de viață mecanică: 100000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5
Conexiuni
Conexiune IEC: Circuit de alimentare: borne cu șurub 10 mm² - compact, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșon de capăt
Cuplu de strângere: Circuit de alimentare: 2,1 Nm - pe borne cu șurub
Dimensiuni
Dimensiune bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CSA, CCC, UL, GL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27
Temperatura mediului de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal de secționare
