Schneider Electric TeSys Mini-Vario VBF2 este un întrerupător principal de înaltă performanță dezvoltat ca parte a familiei de produse TeSys. Acest întrerupător compact de 40 A este ideal pentru aplicații industriale, în special pentru utilizarea în sarcini de întreținere preventivă. Modelul VBF2 are un design care permite montarea pe ușă atât a întrerupătorului, cât și a butonului rotativ. Este fixat pe ușă cu patru șuruburi, asigurând o poziționare stabilă și sigură. Întrerupătorul are un design cu 3 poli și 3 contacte NO (3 normal deschise), care îndeplinesc cerințele majorității aplicațiilor industriale. Tensiunea nominală de funcționare (Ue) este de 690 V c.a. 50/60 Hz, ceea ce permite o gamă largă de aplicații. TeSys VARIO VBF2 are caracteristici de performanță excelente. Curentul nominal de funcționare este de 29 A în categoria AC-23 la 400 V, în timp ce curentul termic convențional măsurat în aer liber este de 40 A. Curentul termic într-un mediu închis este de 32 A. Dispozitivul are o capacitate de întrerupere impresionantă de 400 A la 400 V în categoriile AC-21A, AC-22A și AC-23A. Capacitatea de întrerupere este de 320 A la 400 V în aceleași categorii. Curentul condiționat de scurtcircuit este de 10 kA la 400 V, combinat cu o siguranță de 50 A aM sau gG. Curentul nominal de pornire la scurtcircuit (Icm) este de 1 kA la 400 V la vârf, în timp ce curentul nominal de rezistență pe termen scurt (Icw) este de 480 A la 400 V timp de 1 secundă. Întrerupătorul principal TeSys VBF2 are o tensiune nominală de rezistență la impulsuri de 8 kV și este adecvat și pentru izolare. Poate fi utilizat atât pentru rețele de curent continuu (CC), cât și pentru rețele de curent alternativ (CA). Dispozitivul aparține clasei de funcționare cu 30 de secțiuni. Este controlat de un buton rotativ cu montare directă. Butonul rotativ negru și panoul frontal sunt marcate cu 0-1 și pot acomoda 1-3 lacate (cu diametrul tijei de 4-8 mm). Produsul oferă o durabilitate remarcabilă, cu o durată de viață mecanică de 100.000 de cicluri și o durată de viață electrică de 100.000 de cicluri în categoriile AC-21 și 30.000 de cicluri în categoriile DC-1...5. Conexiunea se realizează cu borne cu șurub, care sunt potrivite pentru fire solide de până la 10 mm² și fire flexibile cu manșoane cu secțiune transversală de până la 6 mm². Cuplul de strângere este de 2,1 Nm pentru bornele cu șurub. Compact (dimensiune bază 60 x 60 mm, înălțime 74 mm, lățime 60 mm) și ușor (0,25 kg), întrerupătorul VBF2 are un grad de protecție IP20 conform IEC 60529, dar este disponibil și cu protecție IP65. Produsul este conform cu IEC 60947-3 și are numeroase certificări, inclusiv CCC, GL, CSA, UL și UKCA. Intervalul său de temperatură de funcționare este de -20...50 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu. Produsul are o robustețe mecanică excelentă, rezistând la vibrații între 10 și 150 Hz (1 gn) conform IEC 60068-2-6, precum și la șocuri cu durata de 11 ms (30 Gn) conform IEC 60068-2-27.

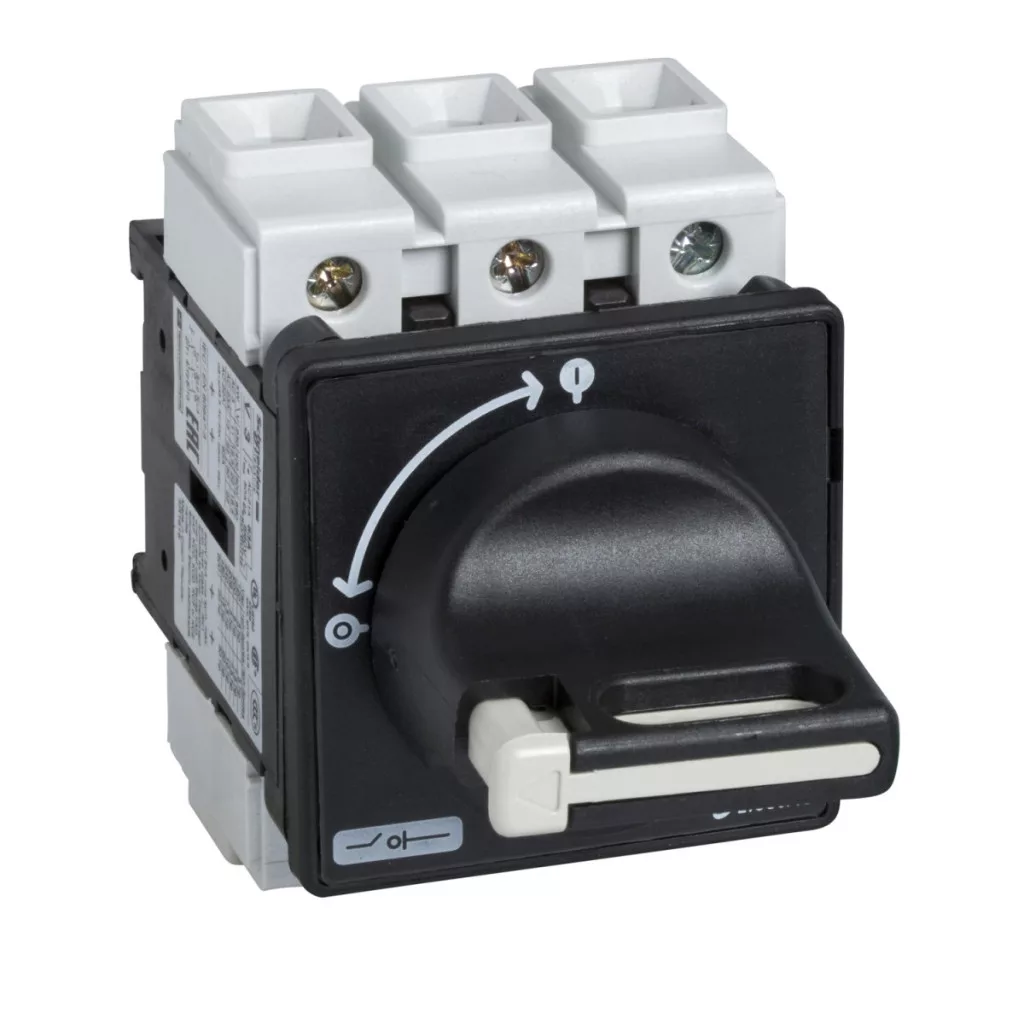

Schneider Electric TeSys Mini-Vario - VBF2 - Întrerupător principal complet 40A, pentru ușă, cu șuruburi Date tehnice
Caracteristici principale
Familia de produse: TeSys
Denumirea produsului: TeSys VARIO
Denumire scurtă a dispozitivului: VBF
Aplicație dispozitiv: Întreținere preventivă
Tip produs: Întrerupător de deconectare
Date tehnice
Compoziția dispozitivului: Întrerupător și buton rotativ
Metodă de montare: Mâner: pe ușă, Comutator: pe ușă
Metodă de montare: 4 șuruburi pe buton rotativ
Nivel de putere: Putere mare
Număr de poli: 3P
Tip și compoziție contact: 3 NO
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Putere nominală de funcționare: 11 kW la 690 V (c.a.-3), 15 kW la 690 V (c.a.-23A), 11 kW la 400...415 V (AC-3), 15 kW la 500 V (AC-3), 18,5 kW la 500 V (AC-23A), 5,5 kW la 230...240 V (AC-3), 7,5 kW la 230...240 V (AC-23A), 15 kW la 400...415 V (AC-23A)
Curent nominal de funcționare: 29 A AC-23 Ue: 400 V
Curent termic convențional măsurat în aer liber: 40 A
Curent termic în spații închise: 32 A
Caracteristici de comutare
Capacitate de comutare: 400 A la 400 V AC-21A, 400 A la 400 V pentru AC-22A, 400 A la 400 V pentru AC-23A
Capacitate de întrerupere: 320 A la 400 V (AC-21A), 320 A la 400 V (AC-22A), 320 A la 400 V (AC-23A) Curent de scurtcircuit condiționat: 10 kA la 400 V - siguranță asociată 50 A aM, 10 kA la 400 V - siguranță asociată 50 A gG Curent nominal de pornire la scurtcircuit: 1 kA la 400 V valoare de vârf Curent nominal de rezistență pe termen scurt: 480 A la 400 V durată: 1 s
Tensiune nominală de impuls rezistentă: 8 kV
Potrivit pentru izolație: Da
Caracteristici de funcționare
Tip rețea: DC, AC
Clasă de funcționare intermitentă: 30 Tip de control: Buton rotativ Stil de montare buton rotativ: Direct Culoare buton rotativ: Negru Culoare placă frontală buton rotativ: Negru Blocabilitate buton rotativ: 1-3 blocaje 4...8 mm
Marcaj: 0 - 1
Durată de viață mecanică: 100.000 de cicluri
Durată de viață electrică: 100.000 de cicluri AC-21, 30.000 de cicluri DC-1...5 Conexiuni Conexiune IEC: Circuit de alimentare: borne cu șurub 10 mm² - solid, Circuit de alimentare: borne cu șurub 6 mm² - flexibil - cu manșoane Cuplu de strângere: Circuit de alimentare: 2,1 N.m - pe borne cu șurub
Dimensiuni și greutate
Dimensiune bază: 60 x 60 mm
Înălțime: 74 mm
Lățime: 60 mm
Greutate: 0,25 kg
Date de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CCC, GL, CSA, UL, UKCA
Grad de protecție: IP20 conform IEC 60529, IP65
Tratament de protecție: TC
Robustețe mecanică: Vibrații 10...150 Hz (1 gn) conform IEC 60068-2-6, Șocuri 11 ms (30 Gn) conform IEC 60068-2-27 Temperatura ambiantă de funcționare: -20...50 °C
Rezistență la foc: 960 °C conform IEC 60695-2-1
Cod de compatibilitate: Întrerupător principal, întrerupător de izolare
